Válvulas de gavetasão componentes de controle de fluxo amplamente utilizados em sistemas de tubulações industriais onde são necessários fechamento confiável, perda mínima de pressão e longa vida útil. Este artigo explica como as válvulas gaveta funcionam, como seu projeto estrutural afeta o desempenho e como os parâmetros técnicos influenciam as decisões de seleção. Ele também aborda questões comuns levantadas por engenheiros e profissionais de compras, fornecendo uma referência prática e estruturada, alinhada com o uso industrial e o comportamento de pesquisa do mundo real.
Uma válvula gaveta é uma válvula de movimento linear projetada principalmente para serviço liga/desliga, em vez de regulação de fluxo. O mecanismo central consiste em uma comporta plana ou em forma de cunha que se move verticalmente entre duas sedes de válvula. Quando totalmente aberta, a comporta é completamente retirada do caminho do fluxo, permitindo a passagem do fluido com resistência mínima. Quando fechada, a comporta desce para formar uma vedação hermética contra as sedes, interrompendo efetivamente o fluxo.
Este princípio de design torna as válvulas gaveta particularmente adequadas para aplicações que exigem fluxo total e operação pouco frequente. Ao contrário das válvulas de estrangulamento, as válvulas gaveta minimizam a turbulência e a erosão quando totalmente abertas, o que contribui para uma vida útil mais longa do sistema e menores perdas de energia.

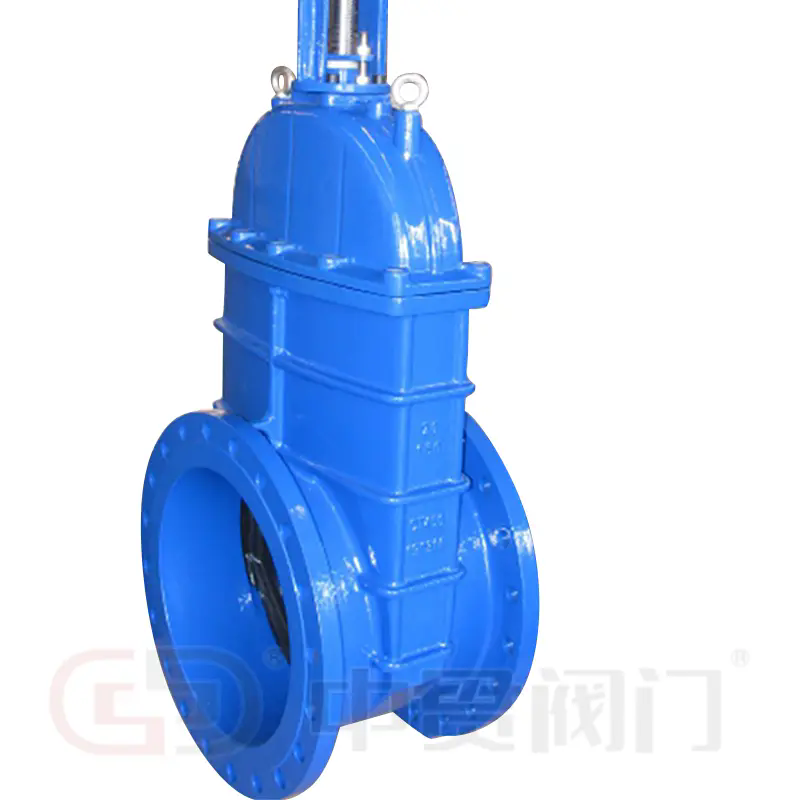

Do ponto de vista estrutural, as configurações comuns de válvulas gaveta incluem designs de haste ascendente e haste não ascendente. As válvulas gaveta com haste ascendente fornecem confirmação visual da posição da válvula, enquanto os designs com haste não ascendente são preferidos em instalações com folga vertical limitada. Internamente, as válvulas gaveta podem usar cunhas sólidas, cunhas flexíveis ou comportas deslizantes paralelas, cada uma selecionada com base na pressão, temperatura e características do meio.
Compreender os parâmetros técnicos é essencial para avaliar a adequação da válvula gaveta em um determinado sistema. Esses parâmetros influenciam diretamente a confiabilidade da vedação, a segurança operacional e a durabilidade a longo prazo.
| Parâmetro | Descrição | Significado Industrial |
|---|---|---|
| Diâmetro Nominal (DN) | Tamanho da passagem interna da válvula | Garante compatibilidade com dimensões de pipeline e requisitos de fluxo |
| Classificação de pressão (PN/Classe) | Pressão máxima de trabalho permitida | Determina a operação segura sob condições de pressão do sistema |
| Material do corpo | Geralmente ferro fundido, aço carbono, aço inoxidável, liga de aço | Define resistência à corrosão, resistência e tolerância à temperatura |
| Material do assento | Projetos de metal com metal ou de sede macia | Afeta o desempenho da vedação e a resistência ao desgaste |
| Temperatura operacional | Temperaturas mínimas e máximas permitidas | Garante a integridade da válvula em sistemas criogênicos ou de alta temperatura |
| Terminar conexão | Flangeado, roscado, soldado | Impacta o método de instalação e a acessibilidade à manutenção |
O alinhamento preciso desses parâmetros com as condições de projeto do sistema reduz o risco de falhas e otimiza o custo do ciclo de vida. Em ambientes de alta pressão ou alta temperatura, a seleção de materiais e o design da sede tornam-se especialmente críticos.
As válvulas gaveta são usadas em uma ampla variedade de indústrias devido à sua estrutura simples e capacidade de fechamento confiável. Nos sistemas de tratamento de água e abastecimento municipal, as válvulas gaveta são normalmente instaladas nas principais linhas de distribuição onde são necessárias capacidade total de fluxo e baixa perda de carga.
No setor de petróleo e gás, as válvulas gaveta são aplicadas em operações upstream, midstream e downstream. Sua capacidade de lidar com altas pressões e temperaturas os torna adequados para oleodutos, unidades de refino e instalações de armazenamento. Padrões industriais como API e ASME geralmente regem seu projeto e testes nesses ambientes.
As instalações de geração de energia dependem de válvulas de gaveta em sistemas de água de alimentação de caldeiras, linhas de vapor e circuitos de resfriamento. Aqui, as válvulas de gaveta com sede metálica são preferidas por sua capacidade de suportar ciclos térmicos e meios abrasivos. As plantas de processamento químico também utilizam válvulas de gaveta onde são necessárias compatibilidade química e fechamento hermético.
Em todas essas indústrias, o requisito consistente é o isolamento confiável em vez da modulação de fluxo, reforçando a importância do posicionamento correto da válvula e das práticas de operação.
A seleção de uma válvula gaveta começa com uma compreensão clara das condições operacionais, incluindo pressão, temperatura, tipo de meio e frequência de atuação. A superespecificação aumenta os custos sem benefícios adicionais, enquanto a subespecificação introduz risco operacional.
As práticas de manutenção concentram-se na inspeção periódica das roscas da haste, integridade da gaxeta e condição da sede. Como as válvulas gaveta não são projetadas para estrangulamento, a abertura parcial durante o serviço deve ser evitada para evitar vibrações e danos à sede.
A avaliação de desempenho geralmente inclui testes hidrostáticos, testes de vazamento na sede e inspeção dimensional durante o comissionamento. Ao longo da vida útil, o monitoramento dos requisitos de torque e do desempenho da vedação fornece indicação antecipada de desgaste ou desalinhamento.
P: Como uma válvula gaveta difere de uma válvula esférica no controle de fluxo?
R: Uma válvula gaveta usa movimento linear para levantar ou abaixar uma comporta, fornecendo fluxo total quando aberta e perda mínima de pressão. Uma válvula esférica utiliza movimento rotacional e é mais adequada para operação rápida, mas pode apresentar maior resistência ao fluxo dependendo do projeto.
P: Como uma válvula gaveta deve ser instalada para garantir confiabilidade a longo prazo?
R: As válvulas gaveta devem ser instaladas totalmente abertas ou totalmente fechadas durante a operação do sistema, alinhadas com as linhas centrais da tubulação e apoiadas para evitar tensões externas. A orientação adequada da haste e o cumprimento das especificações de torque são essenciais.
P: Com que frequência as válvulas gaveta devem ser mantidas em sistemas industriais?
R: A frequência da manutenção depende das condições de operação, mas recomenda-se inspeção periódica, especialmente em ambientes corrosivos ou de alta temperatura. A ciclagem de rotina ajuda a prevenir a gripagem da haste e a degradação do empacotamento.
As válvulas gaveta continuam sendo um componente fundamental no controle de fluidos industriais devido à sua simplicidade estrutural, capacidade de fluxo total e desempenho de fechamento confiável. Quando os parâmetros técnicos, as condições de aplicação e as práticas de manutenção estão devidamente alinhados, as válvulas gaveta proporcionam longa vida útil e operação previsível.
À medida que os padrões de fabricação evoluem e as tecnologias de materiais avançam, as válvulas gaveta continuam a se adaptar a ambientes operacionais cada vez mais exigentes.Válvula Zhongguanconcentra-se em fornecer soluções de válvulas gaveta projetadas para atender aos padrões internacionais e, ao mesmo tempo, atender aos requisitos práticos da indústria.
Para obter detalhes técnicos adicionais, orientação de aplicação ou suporte específico do projeto,Contate-nospara discutir como os produtos da Zhongguan Valve podem ser integrados ao seu sistema de tubulação com confiança e eficiência.
