ISO5211 é um padrão importante definido pela Organização Internacional de Padronização (ISO) paraválvula de conexãoAtuadores para válvulas industriais. Seu principal objetivo é garantir que as válvulas de volta (como válvulas de borboleta e válvulas de bola) e atuadores sejam compatíveis e possam ser facilmente trocados em todo o mundo. O padrão define claramente as dimensões das conexões de flange, requisitos de torque, padrões de orifícios e estruturas de acionamento. Ele também especifica os valores máximos de torque (variando de 32 a 10.000 nm) para diferentes tipos de flange (de F03 a F25). Através do design unificado da interface, o ISO5211 simplifica significativamente o processo de correspondência entre válvulas e atuadores, reduz a complexidade da instalação e melhora a confiabilidade do sistema e a eficiência de manutenção.
Em termos de projeto estrutural, o ISO5211 enfatiza a padronização de flanges de alta plataforma (plataformas de montagem superior), permitindo que os atuadores sejam instalados diretamente, eliminando suportes tradicionais e conectando eixos, reduzindo assim o número de componentes e o aumento da estabilidade. Por exemplo, as válvulas de borboletas que atendem a esse padrão podem ser adaptadas diretamente aos atuadores pneumáticos ou elétricos para instalação rápida e controle preciso.

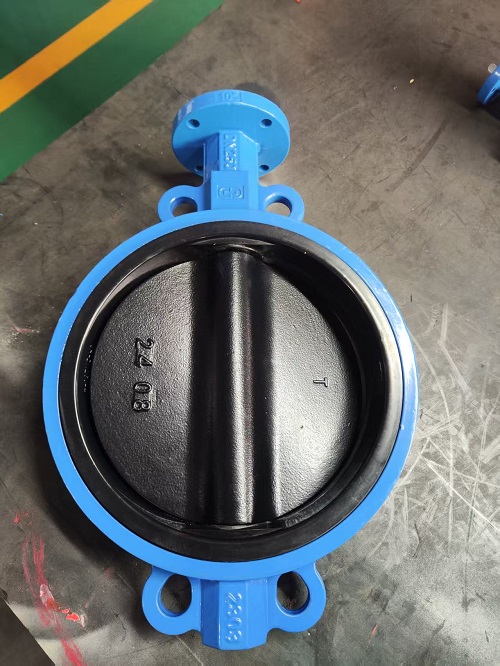

Portanto, também aplicado em nossa válvula de borboleta, podemos fornecer vários padrão, se você precisar de haste redonda, também podemos fornecer, geralmente pode ser aplicado em algum país como o Vietnã e a Rússia ECT.
O eixo quadrado é o formulário do eixo de acionamento recomendado pelo padrão ISO5211. Suas vantagens principais são:
1. Eficiência de transmissão de torque de altura: o eixo quadrado transmite o torque através do contato plano, que tem maior atrito do que o eixo redondo, e pode reduzir efetivamente o risco de escorregar, especialmente adequado para cenários de operação de alta pressão e alta frequência.
2. Prepare o posicionamento: a correspondência da tecla da interface quadrada e do atuador (como chave quadrada de ângulo reto ou chave quadrada diagonal) pode garantir o alinhamento estrito do acionamento e o eixo da válvula, evitando a falha de vedação causada pelo desvio do ângulo.
3. ESTANDAÇÃO E COMPATIBILIDADE: ISO5211 Especifica o tamanho do eixo quadrado e a posição do orifício do flange, para que atuadores e válvulas de diferentes marcas possam ser conectados perfeitamente, melhorando significativamente a flexibilidade da cadeia de suprimentos.
4. Aplicação em todo o mercado internacional: o design do eixo quadrado tornou-se mainstream nos mercados europeus, americanos e internacionais de ponta. Por exemplo, a válvula de esfera de flange pneumática importada da AMisco nos Estados Unidos adota a plataforma ISO5211 Shaft High, instala diretamente o atuador sem ajuste adicional e suporta as haste da válvula anti-deslizamento e as configurações antiestáticas, adequadas para condições de trabalho severas. Projetos semelhantes também são encontrados em produtos de válvulas industriais da Alemanha, Japão e outros países, refletindo sua maturidade e confiabilidade tecnológicas.
Então, é por isso que o caule quadrado e o ISO5211 geralmente aparecem juntos, nossa válvula de borboleta de haste e tronco quadrado também segue isso, alguns do nosso cliente também perguntam por que o flange superior tem alguma outra perfuração, era um número de sufocas e um padrão de gama e um número de smart e um número de smart e um pouco de damense e um número de smart e um pouco de damense e um número de suportes, em algum cliente, em um número de smart e um número de smart e um número de smart e um número de smart e um número de smart e um número de smart e um número de smart e um número de smart e um número de smart e um pouco de damense e um pouco de damense e um pouco de damense e um pouco de damense, o número de suportes e os damenses da russa. Válvula, fornecemos não apenas um padrão.
