As redes subterrâneas de água estão recebendo atenção renovada à medida que tubulações envelhecidas, redesenvolvimento urbano e requisitos de manutenção remodelam o planejamento da infraestrutura. Essas mudanças estão colocando em foco a acessibilidade das válvulas, especialmente onde o equipamento operacional é instalado abaixo do solo.
Muitas redes municipais de água foram construídas para servir as comunidades durante décadas. À medida que estes sistemas envelhecem, os projectos de reabilitação devem abordar mais do que apenas tubos danificados. Válvulas, juntas, câmaras de acesso e outros componentes também necessitam de inspeção e, quando necessário, substituição.
Uma válvula pode funcionar corretamente durante anos, mas torna-se difícil de alcançar quando enterrada sob estradas, calçadas ou áreas ajardinadas. Se a manutenção exigir uma escavação extensa, o trabalho poderá interromper o tráfego, afetar os serviços próximos e aumentar a complexidade do projeto.
Esta é uma das razões pelas quais os planeadores de infra-estruturas consideram cada vez mais os acordos de acesso durante as actualizações dos gasodutos, em vez de os tratarem como um detalhe de instalação secundária. O objetivo não é simplesmente substituir equipamentos antigos, mas tornar mais gerenciáveis as futuras inspeções e operações.
Uma válvula borboleta regula o fluxo através de um disco giratório dentro do tubo. Sua estrutura relativamente compacta o torna adequado para muitas aplicações industriais e de distribuição de água, incluindo tubulações com diâmetros maiores.

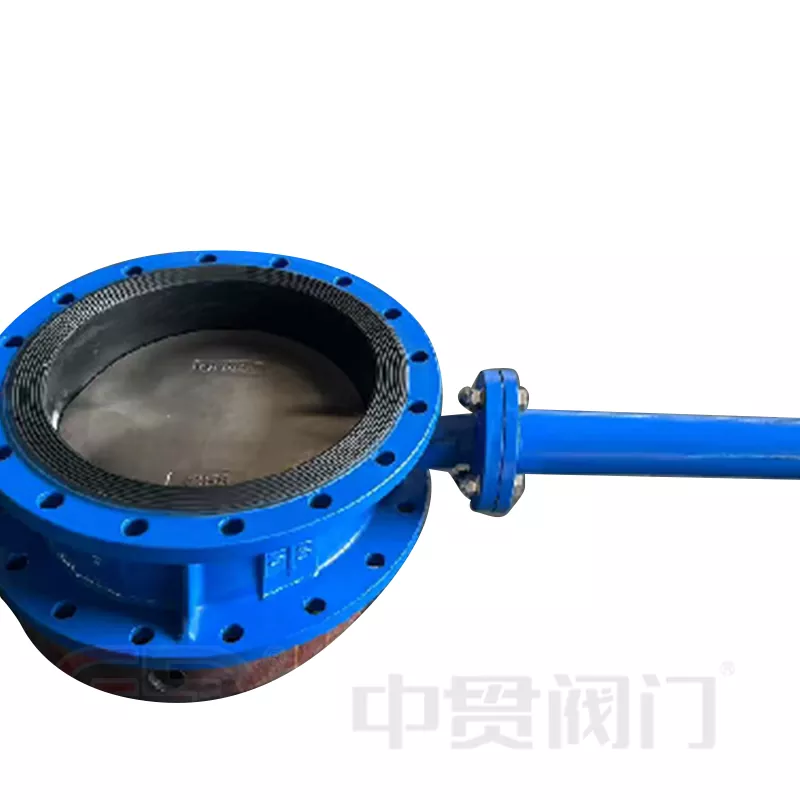

UmVálvula borboleta de haste estendidausa um arranjo de eixo estendido para conectar uma válvula enterrada a um ponto de operação localizado mais acima. Dependendo da instalação, o mecanismo de operação pode ser posicionado dentro de uma câmara de acesso ou em outro local designado que seja mais fácil de alcançar.
Este arranjo pode reduzir a necessidade de acesso direto ao corpo da válvula sempre que a operação for necessária. No entanto, os benefícios dependem da profundidade da instalação, da configuração da haste, do método de operação e da proteção fornecida contra a exposição ambiental.
O design não elimina todos os requisitos de manutenção. A válvula, o eixo, o mecanismo de operação e a estrutura de acesso circundante ainda precisam ser selecionados e instalados de acordo com as condições da tubulação.
A acessibilidade das válvulas subterrâneas é relevante para vários tipos de projetos de infraestrutura.
| Aplicativo | Consideração principal |
|---|---|
| Distribuição municipal de água | Acesso para isolamento de rotina e controle de fluxo |
| Instalações de tratamento de água | Coordenação entre locais de válvulas e rotas de manutenção |
| Redes de utilidades industriais | Operação segura em áreas de instalação restritas |
| Reabilitação de gasodutos urbanos | Limitar escavações desnecessárias e perturbações da superfície |
Numa área urbana densamente desenvolvida, por exemplo, uma válvula pode assentar sob uma superfície pavimentada onde escavações frequentes seriam inconvenientes. Planejar uma posição operacional acessível durante a instalação original ou uma atualização programada pode ajudar a simplificar os preparativos de manutenção posteriores.
A configuração apropriada ainda depende do layout da rede. Nem toda válvula enterrada requer uma haste estendida, e projetos de válvula alternativos podem ser mais adequados onde o espaço, as condições de pressão ou os requisitos operacionais forem diferentes.
A escolha de uma válvula para um projeto subterrâneo envolve mais do que determinar seu diâmetro nominal. O ambiente operacional e o processo de manutenção esperado afetam a configuração final.
A profundidade e o alinhamento da instalação são importantes porque a haste deve conectar a válvula ao seu ponto de operação sem criar carga mecânica inadequada. O comprimento da extensão deve corresponder ao layout do local e a estrutura circundante deve fornecer espaço livre suficiente para operação.
A compatibilidade do material e da vedação também requer atenção. A composição da água, a temperatura, a pressão e a exposição potencial à umidade do solo podem influenciar a seleção do material e os requisitos de vedação. A válvula especificada deve ser apropriada para as condições reais de serviço.
O design da câmara de acesso é outra consideração. Um ponto de operação conveniente oferece benefícios limitados se a câmara for difícil de entrar, propensa a inundações ou obstruída por outras utilidades. A drenagem, a carga superficial e as disposições de acesso devem, portanto, ser avaliadas como parte de uma instalação mais ampla.
Finalmente, os planos de comissionamento e manutenção devem identificar como a válvula será operada, inspecionada e testada após a instalação. Uma documentação clara pode ajudar as equipes de manutenção a compreender a configuração do equipamento sem depender de escavações ou suposições.
A monitorização digital está a tornar-se uma parte importante da gestão da rede de água, mas a infraestrutura inteligente não depende apenas de software. Sensores e plataformas de controle podem fornecer informações sobre as condições da rede, enquanto as válvulas realizam a tarefa física de regular ou isolar o fluxo.
UmVálvula borboleta de haste estendidapode fazer parte deste arranjo mais amplo de infraestrutura quando sua configuração mecânica for adequada ao local. Quando for necessária uma operação automatizada, o mecanismo operacional e o sistema de controle devem ser avaliados quanto à compatibilidade, em vez de assumir que uma haste estendida fornece automaticamente o controle remoto.
A distinção é importante porque acessibilidade, automação e monitoramento são funções separadas. Uma válvula pode ser acessível para operação manual sem ser controlada eletronicamente, enquanto uma válvula automatizada requer equipamento adicional e arranjos de controle apropriados.
A produção de válvulas envolve diversos processos que influenciam o componente final, incluindo usinagem, montagem, marcação e testes de pressão. O controle consistente desses estágios é importante porque a precisão dimensional, o desempenho da vedação e a montagem correta afetam o funcionamento da válvula em serviço.
Zhejiang Zhongguan Valve Manufacture Co., Ltd., com sede em Yongjia, Wenzhou, Zhejiang, tem experiência na produção de válvulas borboleta. Sua linha de produtos declarada inclui configurações de wafer, lug, seção em U e flange, com tamanhos de produção comuns variando de DN40 a DN1600. Seus processos de produção incluem usinagem CNC, montagem, marcação de válvulas e testes de pressão.
Esses detalhes fornecem o contexto da indústria para a compreensão de como os componentes da válvula são produzidos e verificados. O desempenho específico em uma tubulação subterrânea, entretanto, deve ser estabelecido através das especificações relevantes do produto, dos requisitos de instalação e dos resultados de testes aplicáveis.
A reabilitação de oleodutos está cada vez mais preocupada com o que acontece após a conclusão da construção. O equipamento deve permanecer acessível, compatível com as condições operacionais e gerenciável durante toda a sua vida útil.
Arranjos de haste estendida oferecem uma maneira de resolver a lacuna entre um corpo de válvula enterrado e uma posição operacional acessível. Sua adequação depende das condições do local, das necessidades de manutenção e do projeto do sistema completo de dutos.
À medida que as redes subterrâneas continuam a passar por reparos e renovações, oVálvula borboleta de haste estendidacontinua a ser uma opção relevante para projetos onde o acesso operacional é uma consideração chave de engenharia. A direção mais ampla é clara: a modernização eficaz das tubulações requer atenção não apenas às próprias tubulações, mas também aos detalhes práticos que moldam a operação segura e a manutenção a longo prazo.
