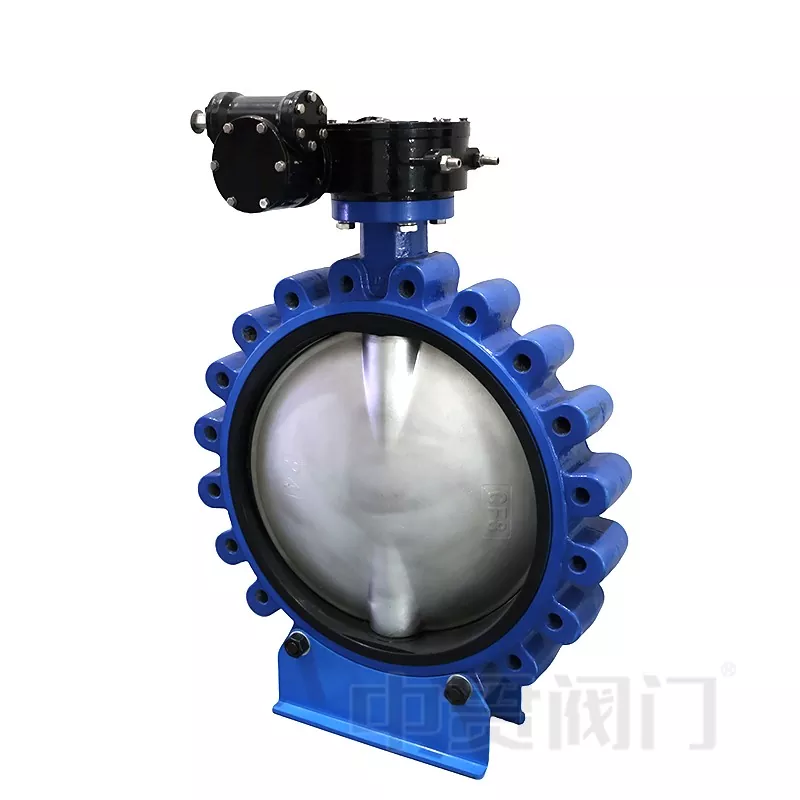

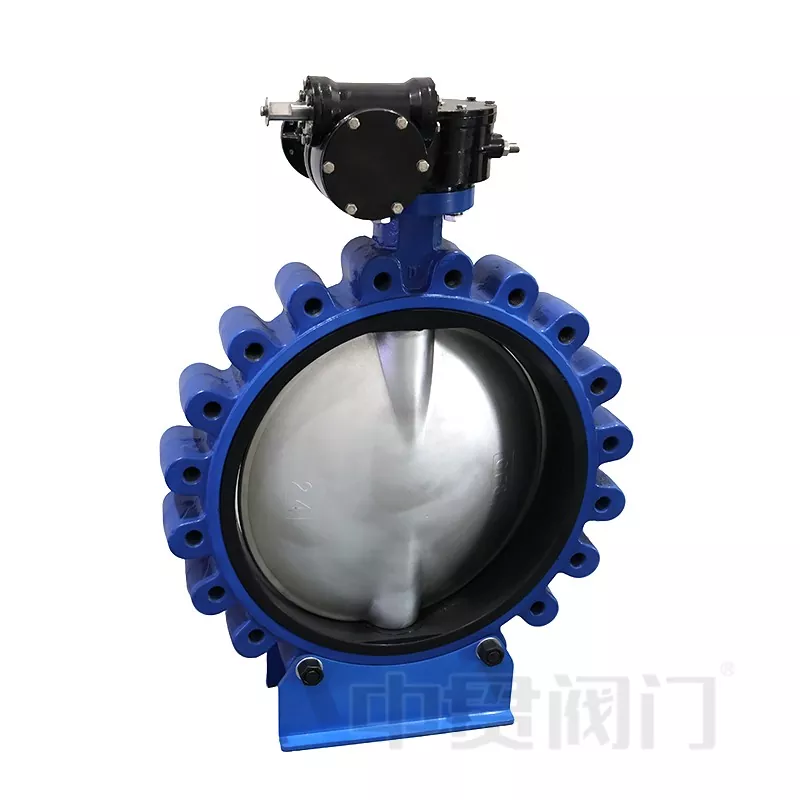

Válvula borboleta tipo Lug Zhongguanfoi projetado para sistemas de dutos que exigem instalação flexível, fechamento confiável e manutenção conveniente. Como uma estrutura de válvula borboleta central, ela é comumente selecionada paratratamento de água, circulação HVAC, tubulações industriais e aplicações onde a válvula precisa ser removida ou reparada sem afetar o arranjo completo da tubulação.

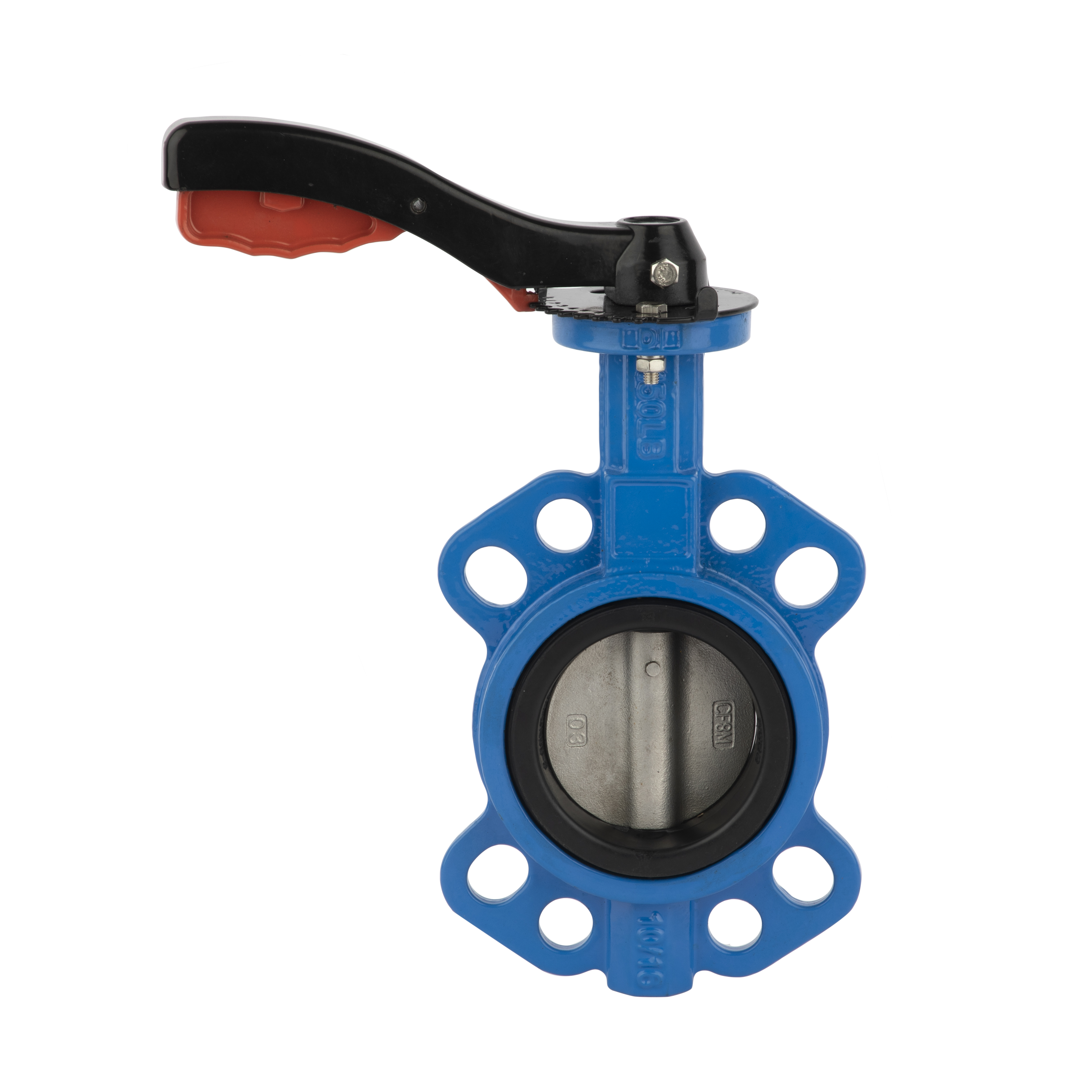

Em comparação com as válvulas borboleta wafer, oprojeto de conexão lugutiliza furos roscados no corpo da válvula para permitir a fixação independente do flange. Esta estrutura é especialmente adequada para instalações de fim de linha, seções de isolamento de equipamentos e tubulações onde um lado da conexão pode precisar ser removido durante a manutenção.
O corpo da válvula pode ser fabricado emferro dúctil, GGG50, aço inoxidável ou aço carbono de acordo com os requisitos de pressão, características do meio e condições de corrosão. A estrutura do terminal distribui a tensão da conexão através de vários pontos de fixação, melhorando a estabilidade da instalação em tubulações expostas a vibrações ou operação frequente.
O disco adota um design circular compacto e gira aproximadamente 90° entre as posições totalmente aberta e totalmente fechada. Discos de aço inoxidável ou outros materiais compatíveis podem ser selecionados de acordo com o meio da tubulação para melhorar a resistência à corrosão e o desempenho do serviço.
A haste da válvula transfere o torque operacional entre o atuador e o disco. O arranjo de eixo centralizado reduz a complexidade estrutural e oferece suporte à operação suave com métodos de atuação manual, pneumática ou elétrica.
EPDM, NBR, PTFE, e outros materiais de vedação podem ser selecionados de acordo com o meio. O EPDM é comumente usado para aplicações à base de água, o NBR é adequado para condições relacionadas ao óleo, enquanto o PTFE é considerado para requisitos de resistência química mais fortes.
Em sistemas de abastecimento de água e águas residuais, as válvulas borboleta tipo lug são comumente selecionadas devido à sua estrutura compacta e características de fácil manutenção. As configurações de sede EPDM são frequentemente usadas para sistemas de água doce, esgoto e circulação geral de água onde os requisitos de compatibilidade química são moderados.
As tubulações de HVAC e de resfriamento industrial geralmente exigem operações frequentes de abertura e fechamento. O design giratório de 90°, o baixo torque operacional e o comprimento de instalação compacto tornam as válvulas borboleta tipo lug adequadas para sistemas de controle de circulação com espaço de instalação limitado.
Para tubulações industriais contendo meios corrosivos ou especiais, a configuração da válvula deve ser selecionada de acordo com a compatibilidade química entre o material da sede e o meio. As sedes à base de PTFE podem ser consideradas para ambientes químicos mais fortes, enquanto os materiais NBR e FKM são usados para aplicações relacionadas ao petróleo.
Os sistemas marítimos e de energia geralmente exigem válvulas com resistência à corrosão e acesso conveniente para manutenção. A estrutura de conexão tipo lug permite isolamento e substituição mais fáceis em tubulações onde o espaço de manutenção é limitado.
Durante a operação, o disco gira em torno do eixo da haste da válvula. Quando a válvula está totalmente aberta, o disco se alinha com a direção do fluxo da tubulação, reduzindo a resistência e permitindo a passagem do meio com obstrução mínima.
Ao fechar, o disco gira aproximadamente 90° e pressiona contra a sede de vedação para interromper o fluxo. Dependendo do projeto da válvula e do material de vedação, o desempenho de fechamento bidirecional pode ser alcançado.
Para aplicações de estrangulamento, a posição do disco pode ser ajustada entre as posições aberta e fechada.
| Comparação | Válvula borboleta tipo lug | Válvula Borboleta Wafer |
|---|---|---|
| Método de conexão | Furos roscados permitem fixação independente do flange | Instalado entre dois flanges usando parafusos passantes |
| Manutenção | Adequado para sistemas que exigem remoção mais fácil da válvula ou instalação na linha final | Mais adequado para instalação de tubulação padrão |
| Espaço de instalação | Design compacto com maior flexibilidade de conexão | Leve e comumente usado onde o espaço é limitado |
| Aplicações Típicas | Tratamento de água, HVAC, tubulações industriais, sistemas sensíveis à manutenção | Tubulações gerais de água e serviços públicos |

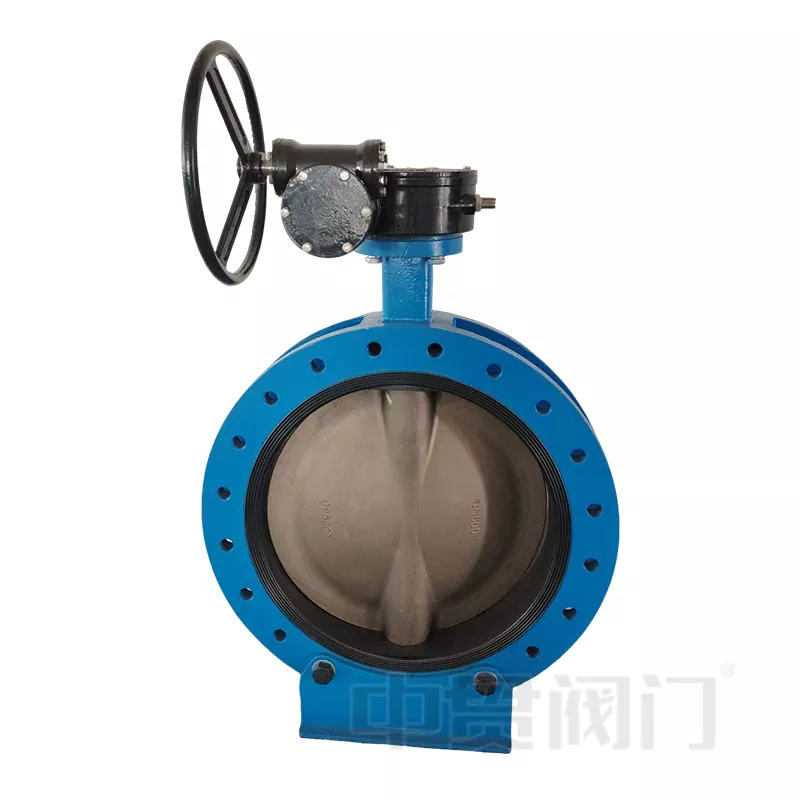

Fabricação Co. da válvula de Zhejiang Zhongguan, Ltd.concentra-se na fabricação de válvulas há mais de 19 anos, com recursos de produção localizados em Tianjin e Wenzhou, Zhejiang. A empresa produzválvulas borboletaincluindo wafer, talão, seção em U e tipos de flange, com diâmetros de produção principais variando de DN40 a DN1600.
O processo de fabricação inclui montagem da válvula, teste de pressão, instalação da sede da válvula, instalação da luva do eixo e marcação do produto. Zhongguan fornece o necessárioCertificados ISOpara válvulas produzidas e pode fornecerSedes de válvula com certificação WRASquando necessário.
A vida útil de uma válvula borboleta tipo lug é afetada principalmente pelas condições operacionais, incluindo características do meio, temperatura, mudanças de pressão, frequência de operação e qualidade da instalação. A seleção de materiais de vedação compatíveis e a manutenção de condições operacionais adequadas ajudam a reduzir o desgaste prematuro dos componentes de vedação.
Sim. As válvulas borboleta tipo lug podem ser operadas por alavancas manuais, operadores de engrenagem, atuadores pneumáticos ou atuadores elétricos de acordo com os requisitos de controle da tubulação. A seleção do atuador deve corresponder aos requisitos de torque da válvula, frequência operacional e sistema de automação.
As informações necessárias geralmente incluem tamanho da válvula, classificação de pressão, padrão de conexão, meio da tubulação, faixa de temperatura, requisitos de material da sede e requisitos do atuador. Esses detalhes ajudam a determinar uma configuração de válvula adequada e evitam a seleção incorreta do material.
A prevenção de vazamentos depende da seleção correta da válvula, material de vedação adequado, instalação adequada e inspeção regular. O alinhamento da tubulação, as condições de conexão do flange e partículas estranhas ao redor da superfície de vedação devem ser verificados durante a instalação para manter o desempenho da vedação.
