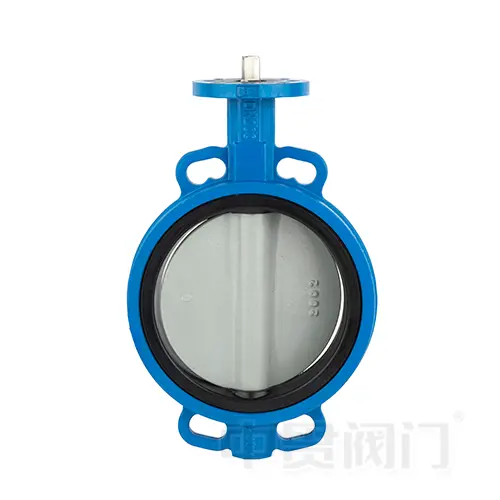

Válvula Borboleta Concêntrica Zhongguana aquisição oferece suporte a tratamento de água, esgoto, água do mar, circulação de HVAC e aplicações de tubulações industriais onde são necessários estrutura compacta, materiais de vedação adequados e desempenho de fechamento estável.Fabricação Co. da válvula de Zhejiang Zhongguan, Ltd.concentra-se na fabricação de válvulas há mais de 20 anos, com bases de produção localizadas em Tianjin e Wenzhou, Zhejiang. A empresa combina experiência em produção de válvulas borboleta com recursos regionais da cadeia de fornecimento de válvulas para fornecer configurações de válvulas com base em diferentes materiais de tubulações, características de meios e ambientes operacionais.
Uma estrutura concêntrica é comumente aplicada em sistemas de média pressão.
As tubulações de água e esgoto exigem válvulas que possam manter o desempenho de vedação durante a operação a longo prazo. A estrutura de sede elástica usada no projeto da Válvula Borboleta Concêntrica é adequada para meios à base de água porque o material de vedação pode ser selecionado de acordo com as características químicas da tubulação.
EPDMe as sedes HTEPDM são comumente selecionadas para aplicações de água doce, esgoto e água do mar devido à sua resistência à exposição à água, às intempéries e ao ozônio. A estrutura interna simplificada também reduz áreas onde se acumulam sedimentos e partículas.
Os sistemas de água do mar requerem atenção à resistência à corrosão porque o teor de sal pode acelerar a deterioração do material. Zhongguan fornece combinações de materiais, incluindo discos resistentes à corrosão e diferentes materiais de assento de acordo com as condições operacionais da água do mar.
O corpo da válvula pode ser protegido com revestimento epóxi de aproximadamente 250μm, enquanto o material de vedação pode ser selecionado de acordo com os requisitos reais do meio. Materiais à base de PTFE ou compostos de borracha adequados podem ser considerados quando for necessária uma resistência química mais forte.
Os sistemas de aquecimento, ventilação, ar condicionado e refrigeração industrial requerem frequentemente operações frequentes de abertura e fecho. O design concêntrico fornece características de baixo torque operacional e pode ser combinado com diferentes configurações de atuadores de acordo com os requisitos de controle.
A estrutura compacta o torna adequado para sistemas de dutos onde o espaço de instalação é limitado, enquanto o wafer earrastartipos de conexão fornecem flexibilidade para diferentes layouts de pipeline.
A estrutura concêntrica alinha a haste da válvula, o centro do disco e a linha central do corpo no mesmo eixo. Comparado com estruturas de válvula borboleta excêntricas, este projeto fornece um arranjo de vedação mais simples e reduz as limitações de direção de instalação.
A característica de vedação bidirecional permite a instalação sem restrições rígidas de direção de fluxo em muitas aplicações de tubulações. Isto reduz a possibilidade de erros de instalação causados pela orientação incorreta da válvula, especialmente em grandes sistemas de abastecimento e circulação de água onde múltiplas válvulas estão instaladas.
A faixa de desempenho de uma válvula borboleta depende muito da seleção do material da sede. A Válvula Borboleta Concêntrica Zhongguan pode ser configurada com diferentes materiais de vedação, permitindo que a mesma estrutura básica da válvula se adapte a diferentes condições operacionais.
EPDM e HTEPDM são principalmente adequados para aplicações relacionadas à água, enquantoNBR, HNBR e XNBR são selecionados para meios que contêm óleo. Materiais à base de PTFE são usados onde é necessária maior resistência química.
Esta flexibilidade de material reduz a necessidade de estruturas de válvula completamente diferentes quando as condições da tubulação mudam. O design do corpo da válvula pode permanecer consistente enquanto o sistema de vedação é ajustado de acordo com o meio.
Em comparação com as válvulas borboleta excêntricas com sede metálica, as válvulas borboleta concêntricas geralmente têm uma estrutura interna mais simples e menor peso total.
Isto proporciona vantagens práticas em grandes projetos de dutos porque os procedimentos de transporte, instalação e manutenção tornam-se mais fáceis de gerenciar. O design da sede elástica também permite a manutenção através da substituição da sede, em vez de substituir o conjunto completo da válvula em muitas aplicações.

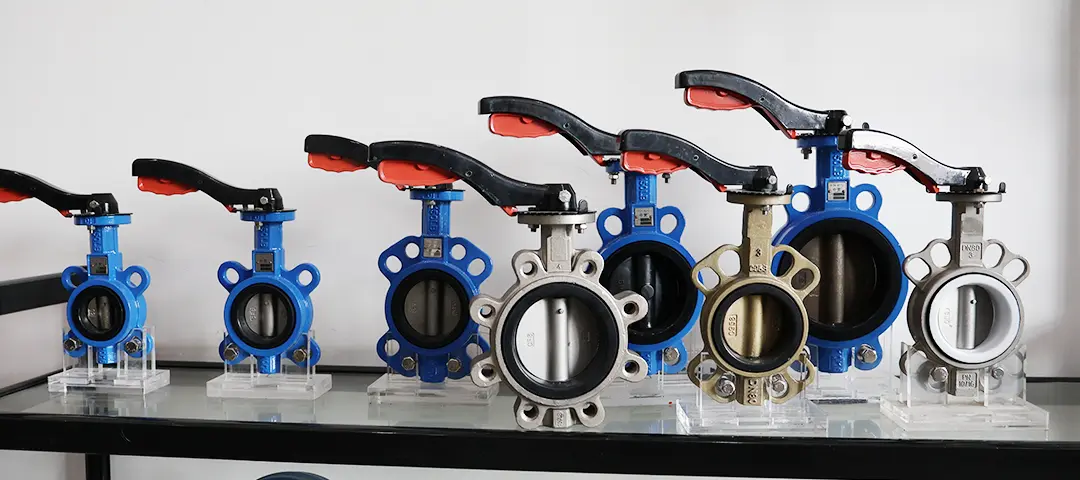

Zhongguan produz válvulas borboleta cobrindo principalmente DN40 a DN1600, incluindo tipos wafer, lug, seção em U e flange.

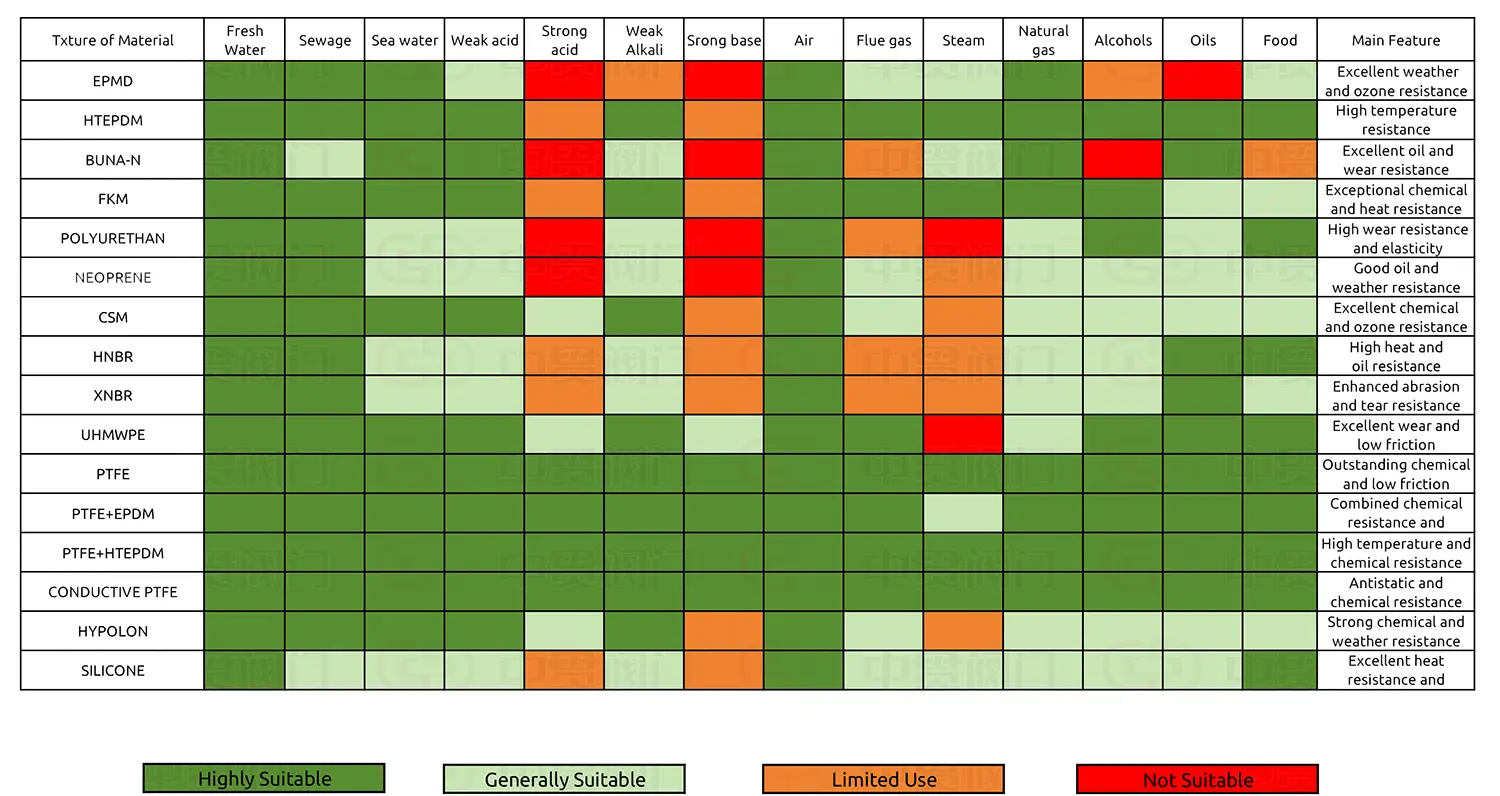

Diferentes materiais de borracha e polímero têm diferentes características de resistência contra água, produtos químicos, óleo, temperatura e meios especiais.
| Material do assento | Mídia adequada | Características dos materiais |
| EPDM | Água doce, esgoto, água do mar, ar, gases de combustão | Boa compatibilidade com água, resistência às intempéries e resistência ao ozônio; inadequado para óleo mineral |
| HTEPDM | Água em temperatura mais alta, água do mar, condições de vapor | Melhor desempenho de temperatura em comparação com EPDM padrão |
| NBR (BUNA-N) | Óleo mineral e meios contendo óleo | Boa resistência ao óleo e resistência ao desgaste |
| Taxa de câmbio HNBR | Óleo industrial e aplicações relacionadas ao desgaste | Resistência melhorada em comparação com NBR convencional |
| FKM | Meios químicos e condições de temperatura mais alta | Forte resistência química e à temperatura |
| PTFE | Ácido forte, álcali forte, meio químico corrosivo | Excelente estabilidade química e baixo atrito |
| PTFE + EPDM | Aplicações de combinação de água e produtos químicos | Combina resistência química de PTFE com elasticidade de borracha |
| PTFE + HTEPDM | Aplicações químicas em temperaturas mais altas | Adequado para ambientes químicos complexos |
| PTFE condutivo | Tubulações químicas antiestáticas | Mantém a resistência ao PTFE com propriedades condutoras |
| Silicone | Aplicações alimentícias e limpas de alta temperatura | Resistência ao calor e compatibilidade com meios limpos |
Para sistemas de abastecimento de água, tratamento de esgoto e água do mar, o EPDM e o HTEPDM são comumente selecionados porque esses materiais funcionam bem em ambientes à base de água. No entanto, eles não são adequados para contato com óleo mineral.
Para oleodutos relacionados com petróleo, os materiais NBR, HNBR, XNBR ou FKM são mais adequados porque proporcionam melhor resistência contra o inchaço do óleo e a deterioração da vedação.
Para tubulações químicas contendo meios agressivos, os materiais compostos de PTFE e PTFE proporcionam maior compatibilidade química. O PTFE condutivo também pode ser considerado quando existem requisitos antiestáticos.
Para processamento de alimentos ou aplicações limpas de alta temperatura, silicone e outros materiais de vedação adequados e compatíveis com alimentos podem ser selecionados de acordo com as condições operacionais.
Diferentes designs de válvulas borboleta são selecionados de acordo com as condições operacionais. A estrutura concêntrica é comumente aplicada em tubulações de água, serviços públicos e industriais em geral, enquanto as estruturas excêntricas são frequentemente consideradas para aplicações de alta temperatura, alta pressão ou vedação de metal.
| Item de comparação | Válvula Borboleta Concêntrica | Válvula Borboleta Excêntrica Dupla | Válvula Borboleta Excêntrica Tripla |
| Projeto de vedação | Vedação elástica da sede com estrutura de disco centralizada | Design de disco e eixo offset | Estrutura multi-offset com vedação metálica |
| Requisito de instalação | Capacidade de vedação bidirecional | Muitos projetos exigem atenção na direção do fluxo | Geralmente requer direção de instalação correta |
| Opções de assento | Série EPDM, NBR, FKM, PTFE, Silicone e outros materiais | Assento macio ou metálico dependendo do design | Principalmente soluções de assentos metálicos |
| Peso Estrutural | Estrutura leve | Peso médio | Maior peso devido à estrutura complexa |
| Manutenção | Estrutura simples de substituição de assento | Sistema de vedação mais complexo | Maior complexidade de manutenção |
| Aplicações Típicas | Água, esgoto, água do mar, HVAC, meios químicos fracos | Aplicações industriais de média temperatura | Aplicações de alta temperatura e alta pressão |

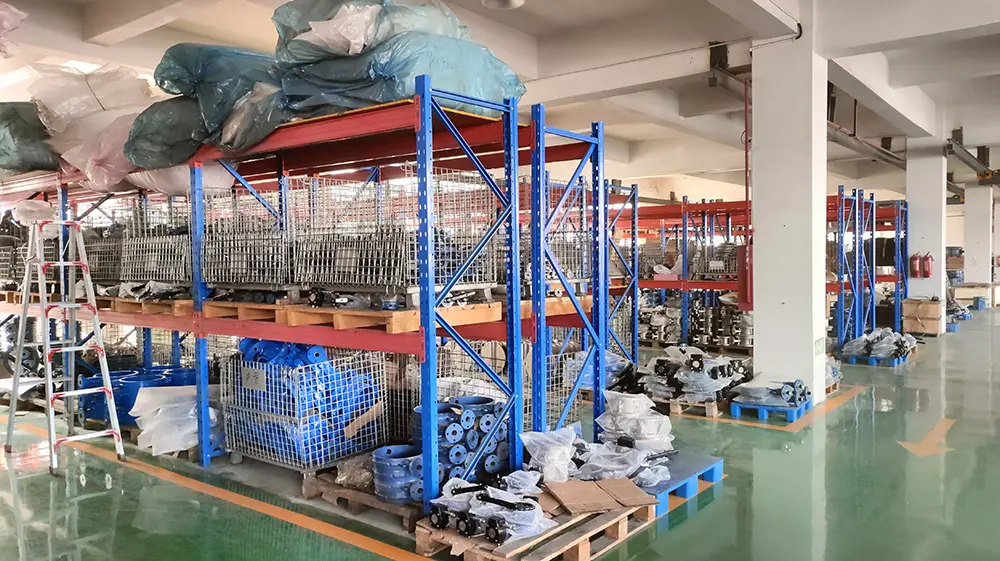

está localizada em Oubei, Yongjia, Wenzhou, Zhejiang, uma área conhecida pela fabricação de bombas e válvulas. A empresa tem mais de 20 anos de experiência na indústria de válvulas e opera recursos de produção em Tianjin e Wenzhou.

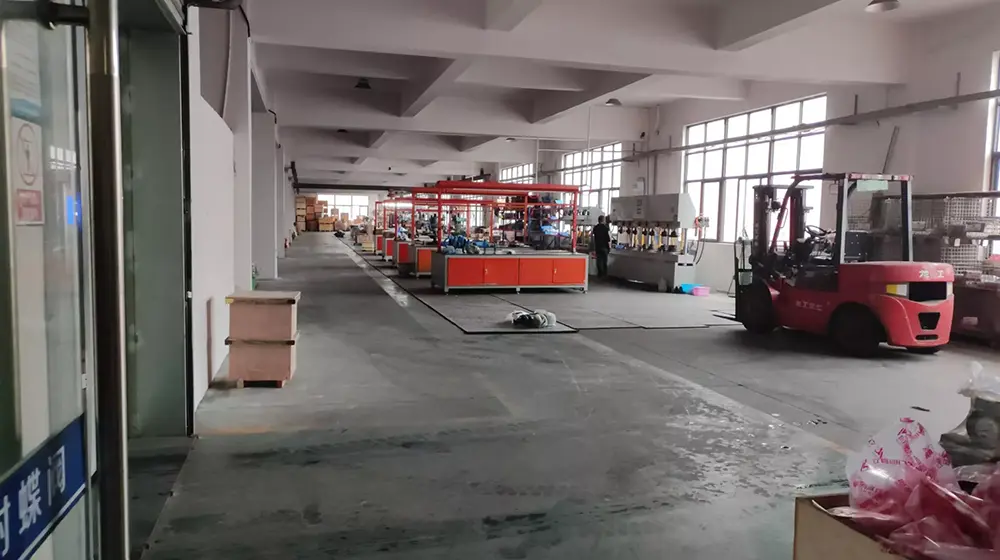

O sistema de produção abrange a fabricação, montagem, teste de pressão, instalação da sede da válvula, instalação da luva do eixo e marcação do produto. A principal linha de produção de válvulas borboleta inclui DN40 a DN1600, abrangendo projetos de wafer, lug, seção em U e flange.
Zhongguan exigiuCertificados ISOpara válvulas produzidas e pode fornecerSedes de válvula com certificação WRASquando necessário.
Antes da instalação, as superfícies de vedação da tubulação e da válvula devem ser limpas para remover poeira, areia e outras partículas que possam afetar o desempenho da vedação. O alinhamento do flange deve ser verificado cuidadosamente porque tensões irregulares de instalação podem influenciar a operação da válvula.
Durante a instalação, a conexão do atuador deve ser confirmada para garantir movimentos suaves de abertura e fechamento. O torque do atuador deve corresponder aos requisitos operacionais da válvula para evitar força excessiva ou operação insuficiente.
Durante o transporte, o equipamento de elevação deve ser fixado ao redor do corpo da válvula em vez do atuador ou da haste da válvula para proteger os componentes da transmissão.
A inspeção regular deve incluir a verificação da operação da válvula, da condição do atuador e dos requisitos de lubrificação de acordo com o ambiente de instalação. Pode ser necessária proteção adicional para atuadores instalados em ambientes externos ou em condições adversas.
Os meios aplicáveis dependem do material da sede selecionado. O EPDM é comumente usado para sistemas de água e esgoto, os materiais à base de NBR são adequados para meios relacionados ao petróleo e os materiais de PTFE são usados para ambientes químicos mais fortes.
A seleção deve considerar o tipo de meio, temperatura, concentração química e frequência operacional. Zhongguan seleciona materiais de vedação adequados de acordo com as condições reais da tubulação.
Sim. Com materiais resistentes à corrosão adequados, incluindo seleção adequada de sede e materiais de componentes internos, pode ser aplicado em tubulações relacionadas à água do mar.
As válvulas borboleta Zhongguan cobrem principalmente as classificações de pressão PN10-PN16, que são comumente usadas em sistemas de tubulação de água, serviços públicos e industriais.
Válvula Borboleta Concêntrica Zhongguancombina uma estrutura compacta com diversas opções de materiais de vedação, permitindo que a configuração da válvula corresponda a diferentes meios de tubulação e condições operacionais. Através de experiência de longo prazo na fabricação de válvulas, controle de seleção de materiais e processos de inspeção de produção, a Zhongguan fornece configurações de válvulas para tratamento de água, sistemas marítimos, circulação HVAC e aplicações de tubulações industriais.
