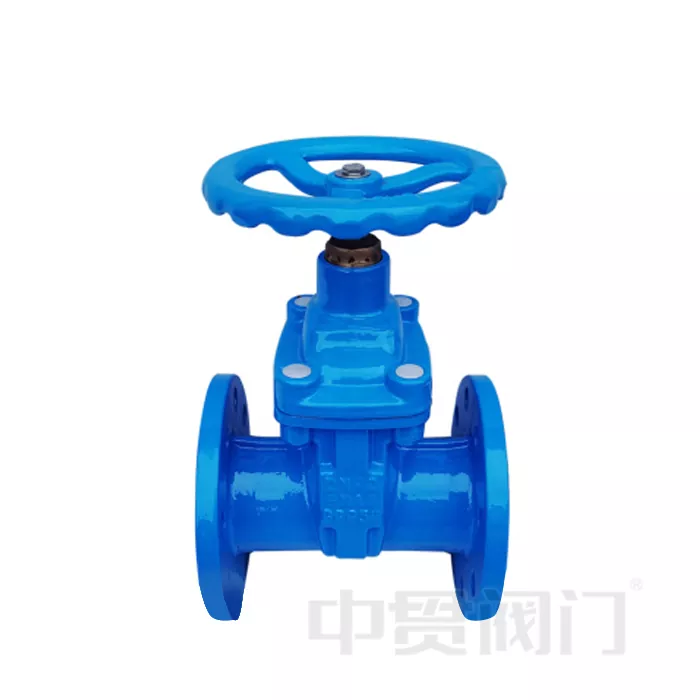

Válvula de gaveta com sede resiliente com design de haste não ascendente

Projeto de haste oculta: A porca da haste da válvula é conectada à placa da comporta e, quando a válvula é aberta e fechada, a haste da válvula gira apenas sem levantar (acionada pelo volante ou caixa de engrenagens), economizando espaço de instalação e adequada para ambientes subterrâneos ou estreitos.

Vedação elástica macia: A placa da comporta é revestida com materiais elásticos como borracha ou poliuretano (processo de encapsulamento integral), formando um encaixe perfeito com a sede da válvula, com bom desempenho de vedação, podendo compensar leve desgaste.

Material do corpo da válvula: geralmente ferro fundido (HT200, QT400), ferro dúctil ou aço inoxidável, e a cavidade interna é revestida com resina epóxi para proteção contra corrosão.

Projeto sem furos de desvio: Alguns modelos de placas de comporta são estruturas sólidas, adequadas para condições de trabalho totalmente abertas/totalmente fechadas e não adequadas para regular o fluxo.

Os quatro itens acima são a estrutura básica da válvula de gaveta com sede resiliente com design de haste não ascendente

Aplicativo

Abastecimento municipal de água: rede principal de condutas, sistema secundário de abastecimento de água.

Sistema de proteção contra incêndio: tubulação de proteção contra incêndio úmida/seca.

Tubulações de construção: Abastecimento e drenagem de água predial, água circulante HVAC.

Campo industrial: tratamento de esgoto, meios químicos (o material de vedação precisa ser selecionado de acordo com o meio)

Quais são as principais características da válvula de gaveta com sede resiliente com design de haste não ascendente?

Vedação bidirecional: Pode vedar efetivamente sob pressão direta e reversa, sem ser restringido pela direção do fluxo do meio.

Baixa resistência ao fluxo: Quando totalmente aberto, o canal passa direto, com baixa resistência ao fluido, adequado para situações de alto fluxo.

Resistente à corrosão e durável: O corpo da válvula geralmente é revestido com resina epóxi e a vedação de borracha é resistente à corrosão e tem uma longa vida útil.

Fácil manutenção: O anel de vedação pode ser substituído e alguns projetos suportam manutenção on-line sem desmontar a válvula.

Meios aplicáveis: meios não corrosivos, como água, esgoto, ar, etc. (temperatura geralmente≤80℃).

Personalização e certificação OEM/ODM

Suporte total à personalização

Opções de itens de personalização

Cor do corpo Série de cores RAL disponível (Padrão: Azul RAL 5005)

Espessura do revestimento Revestimento em pó epóxi, 250-400 mícrons ajustável

Marca Logotipo fundido no corpo / Marcação a laser / Placa de identificação em aço inoxidável

Modo de Operação Volante / Caixa de Engrenagens / Atuador Elétrico / Atuador Pneumático

Padrão de flange GB / ANSI / BS / DIN / JIS opcional

Embalagem Embalagem neutra para exportação/Embalagem da marca do cliente

Certificações e Padrões: Sistema de Gestão da Qualidade ISO 9001:2015. Compatível com GB/T 24924, AWWA C509, EN 1171. Relatório de teste de fábrica com carimbo CNAS disponível por lote. Pode fornecer Certificado de Origem, Formulário E, CIQ mediante solicitação.

Força de fábrica e produção

Mesmo quando as temperaturas do verão excedem 38°C (100°F), nossos funcionários da linha de frente permanecem de plantão, trabalhando horas extras para garantir a produção e entrega oportuna de válvulas borboleta, válvulas gaveta, válvulas esfera e outros produtos essenciais para clientes nacionais e estrangeiros. Concluímos recentemente a produção de vários pedidos no exterior, consistindo principalmente de válvulas borboleta e válvulas gaveta, que foram embaladas e enviadas suavemente para os países dos clientes.

Informações da Exposição

Estaremos presentes na ASIAWATER 2026 em Kuala Lumpur, Malásia (abril de 2026). Bem-vindo a visitar nosso estande.

Serviço pós-venda e detalhes de envio

Cada válvula passa por rigorosos testes de pressão e inspeção de material antes de sair da fábrica. Garantia de 12 a 18 meses disponível com base nos termos do contrato.

Prazo de entrega da amostra: 7 dias para tamanhos padrão (DN50-DN300). Prazo de entrega do pedido em grandes quantidades: 30 dias para pedido de contêiner.

Embalagem para exportação: Embalagem padrão em caixa / palete de madeira com certificação de fumigação. Faces dos flanges protegidas com tampas plásticas. Suporte de peças sobressalentes: anéis de sede de borracha, anéis de vedação e porcas de haste disponíveis por 5 anos.

Aplicações Industriais

Da nossa experiência real em projetos:

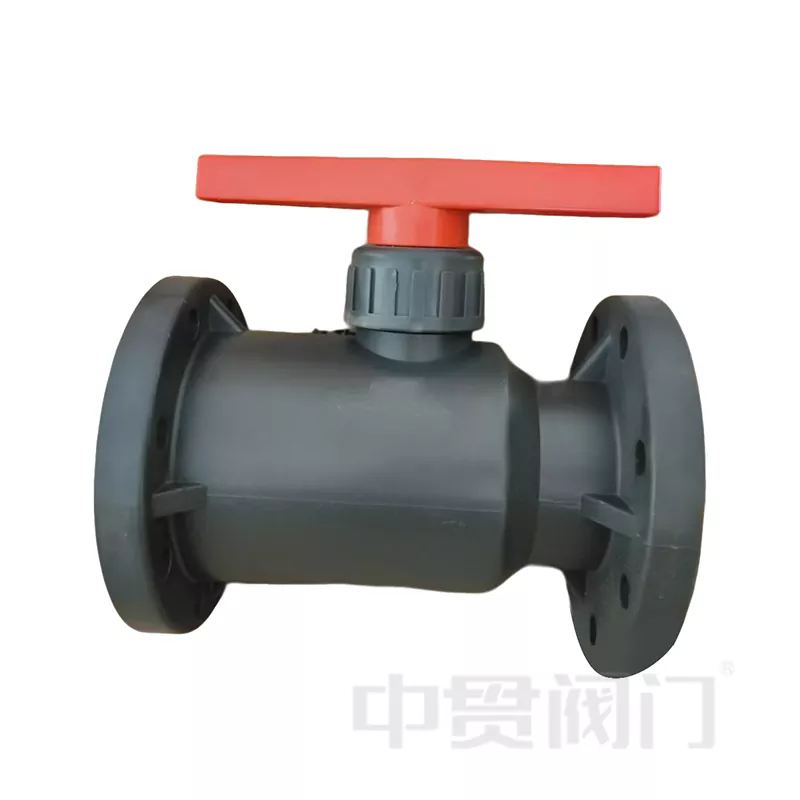

Planta de galvanoplastia em Zhejiang: substituída por válvulas de esfera de PVC Zhongguan, resolveu o problema de corrosão de longo prazo e economizou quase 200.000 RMB em custos anuais de manutenção.

Estação de tratamento de águas residuais em Shandong: Após avaliação no local por nossa equipe técnica, substituímos as válvulas originais de aço inoxidável por válvulas Zhongguan, a vida útil foi estendida de 6 meses para mais de 5 anos.

Grande empresa farmacêutica em Jiangsu: Depois de mudar para soluções de válvulas Zhongguan em toda a linha, a frequência de manutenção foi significativamente reduzida e a pureza do produto aumentou 0,3%.

Nosso histórico de fábrica

foi fundada em 2019 com uma equipe de mais de 19 anos de experiência na indústria de válvulas. Localizada em Oubei, Yongjia, Wenzhou, Zhejiang (a cidade natal das bombas e válvulas). Temos duas bases de produção em Tianjin e Wenzhou.

Principais produtos: Válvulas borboleta, válvulas gaveta, válvulas esfera, válvulas de retenção, filtros, válvulas de controle. Faixa de tamanho: DN40 a DN1600 (tamanhos maiores disponíveis mediante solicitação).

Integração da Cadeia de Suprimentos: A base Norte concentra-se em materiais de ferro fundido. A base Sul concentra-se em materiais de aço fundido. Integramos a cadeia de fornecimento de válvulas de água (norte) e a cadeia de fornecimento de válvulas industriais (sul) para fornecer aos clientes uma seleção de produtos mais rica.
