O que é conexão tipo wafer?(1)

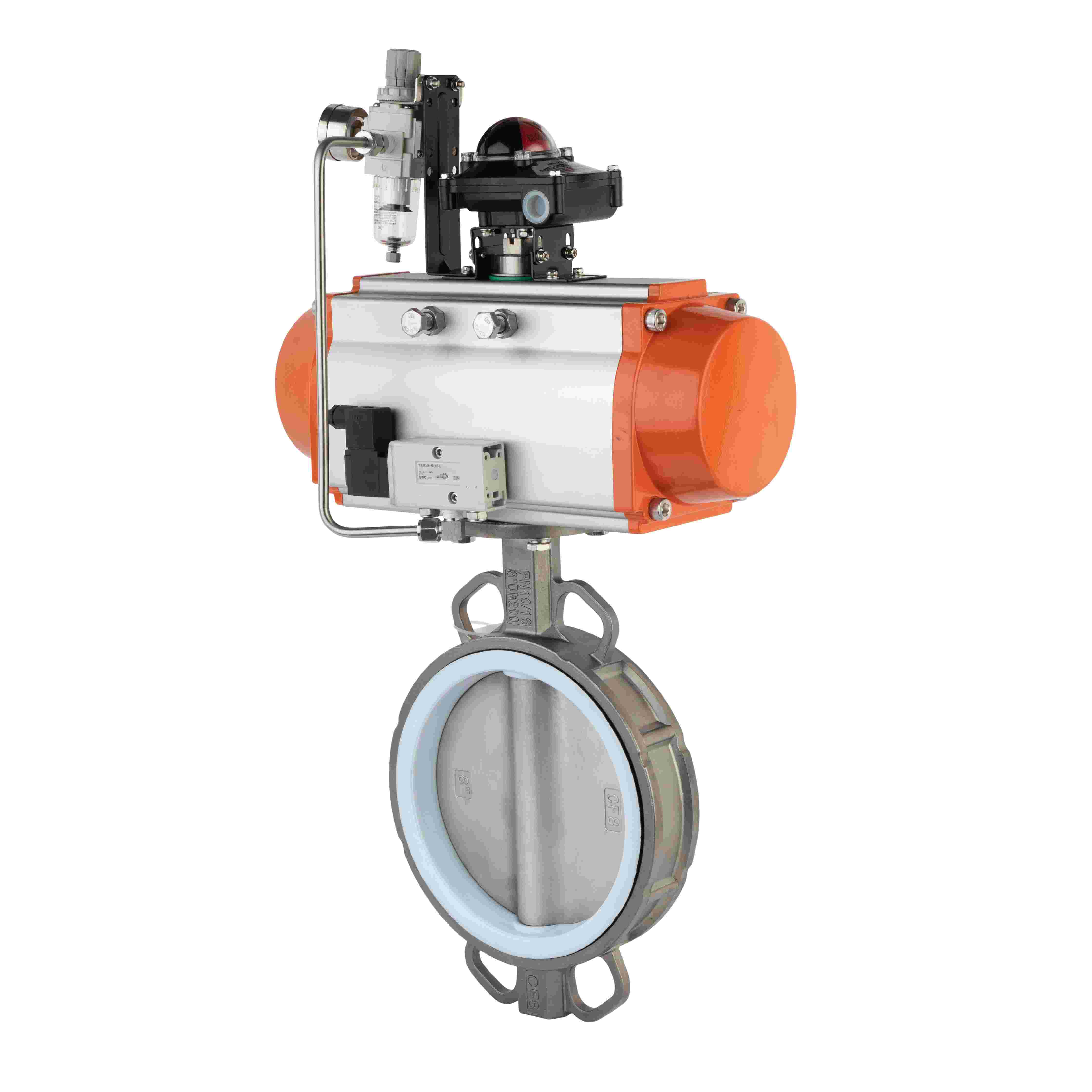

A conexão do tipo wafer é um método de fixação de válvulas (especialmenteválvulas borboleta,válvulas de retenção, etc.) entre flanges de tubos usando parafusos longos. Sua característica definidora é: a válvula não possui flanges próprios integrados; em vez disso, parafusos longos passam pelos flanges dos dois tubos para fixar a válvula no meio.

1. Construção

Válvula: O corpo da válvula não possui furos para parafusos de flange, apenas uma face de localização lisa. Exemplos comuns: válvulas borboleta wafer, válvulas de retenção wafer.

Parafusos: Normalmente parafusos prisioneiros ou parafusos passantes, longos o suficiente para passar pelos orifícios dos parafusos de ambos os flanges do tubo.

Flanges do tubo: As extremidades do tubo devem ser equipadas com flanges padrão.

Porcas: Usadas para apertar.

2. Princípio de funcionamento

Coloque a válvula wafer entre os flanges dos dois tubos.

Insira parafusos longos através dos orifícios dos parafusos de um flange do tubo → através dos orifícios de calibração no corpo da válvula wafer → através dos orifícios dos parafusos do flange reverso do tubo.

Aperte as porcas em ambas as extremidades. À medida que as porcas são apertadas, os dois flanges do tubo são unidos.

Esta força de fixação veda a válvula entre os flanges, com juntas (ou a vedação resiliente incorporada na válvula) formando a interface de vedação.

3. Características principais (em comparação com válvulas flangeadas)
