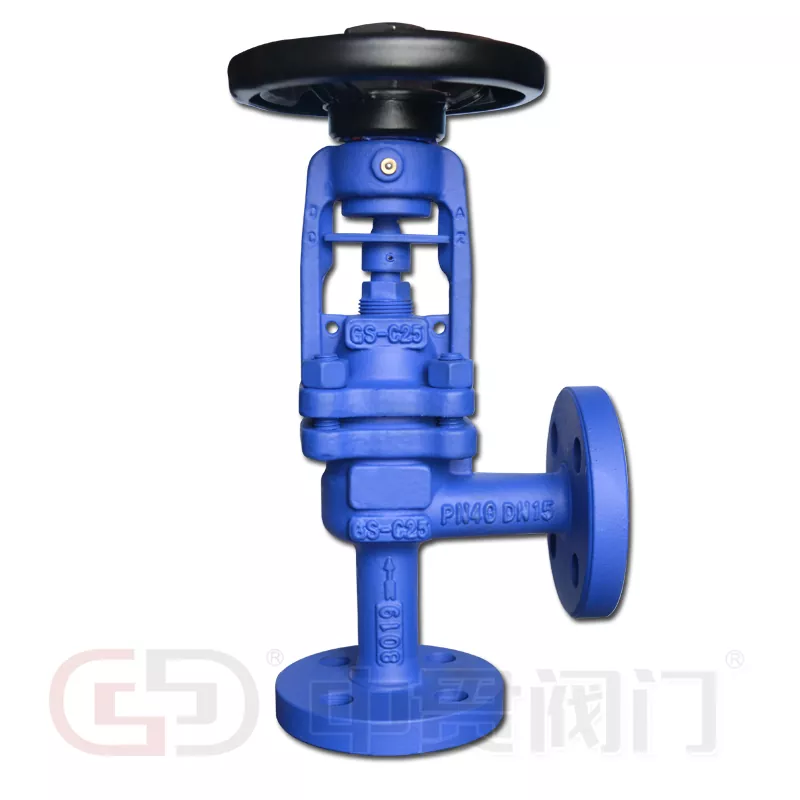

Válvula globo angular selada com fole padrão DIN

Zhongguan fornece oVálvula globo angular selada com fole padrão DINpara aquisição de tubulações industriais, combinando uma estrutura de corpo angular de 90° com vedação de haste de fole metálico para sistemas de vapor, óleo térmico, água quente, gases de processo e amônia. A válvula está disponível em materiais de corpo incluindo ferro fundido, ferro dúctil, aço fundido e aço inoxidável, com opções de foles em SS304, SS316, SS316L, SS310S e Hastelloy C. A faixa de tamanho especificada é DN15–DN400, com classificações de pressão de PN16–PN40 e uma temperatura máxima listada de 600°C.

Projeto de padrão angular para tubulação industrial

O corpo com padrão angular redireciona o fluxo em 90°, integrando uma mudança de direção na estrutura da válvula. Este arranjo pode eliminar um cotovelo separado em layouts de tubulação compatíveis, reduzir o número de conexões e simplificar a instalação em espaços confinados.

• Roteamento compacto de pipeline:Integra mudanças na direção do fluxo no local da válvula.
• Regulação de fluxo:O disco e a sede da válvula globo controlam a passagem do meio de processo.
• Desempenho de desligamento:A estrutura do assento suporta isolamento em sistemas de fluidos industriais.
• Acesso de manutenção:O conjunto da tampa e da haste fornece acesso aos componentes operacionais internos.

Estrutura de vedação de fole metálico

O fole metálico envolve a haste móvel e se expande ou contrai durante a operação da válvula. Ele cria uma barreira entre o meio do processo e o ambiente externo, reduzindo a dependência da gaxeta convencional como vedação primária da haste.

Vedação Dupla com Fole e Gaxeta

O arranjo de vedação combina um fole metálico com gaxeta secundária de PTFE ou grafite.

• Vedação primária:O fole limita o vazamento do meio do processo ao longo da haste da válvula.
• Vedação secundária:A gaxeta fornece uma barreira adicional caso o fole perca integridade.
• Estabilidade operacional:Materiais de fole apropriados e projeto mecânico sólido apoiam o serviço em sistemas expostos a temperaturas elevadas e operação repetida da válvula.

Esta configuração é particularmente relevante para aplicações de vapor, óleo térmico e gás de processo onde o controle externo de vazamento é importante.

Materiais e Especificações Técnicas

Seleção de materiais para diferentes condições operacionais

• GG25 e GGG40:Opções de ferro fundido e ferro dúctil para sistemas industriais de água e utilidades dentro de suas classificações operacionais aplicáveis.
• 1.0619+N (GS-C25):Aço fundido para aplicações industriais contendo pressão.
• 1,4308 (CF8) e 1,4408 (CF8M):Opções de aço inoxidável para serviços que exigem resistência à corrosão.
• Fole SS316L e SS310S:Classes alternativas de aço inoxidável para diferentes ambientes químicos e térmicos.
• Fole Hastelloy C:Uma opção de liga para aplicações exigentes em meios corrosivos.
• Revestimento Stellite:Tratamento opcional da superfície da sede e do disco para aplicações que exigem maior resistência ao desgaste.

Mídia e aplicações industriais

A válvula globo angular selada com fole padrão DIN é adequada para sistemas industriais que exigem mudanças direcionais de fluxo, passagem controlada de fluido e vazamento reduzido da haste.

• Sistemas de vapor:Distribuição industrial de vapor e processamento térmico — veja também oVálvula globo selada com fole padrão DIN.
• Circuitos de óleo térmico:Sistemas de transferência de calor operando em temperaturas elevadas – oVálvula globo padrão DINé uma opção de padrão direto relacionada.
• Circulação de água:Tubulações de água quente e fria em instalações industriais.
• Gasodutos de processo:Sistemas de manuseio de gás onde a vedação da haste é uma consideração importante no projeto.
• Plantas de amônia:Sistemas de processo que exigem compatibilidade de material adequada.
• Instalações de aquecimento:Redes industriais de transferência de calor utilizando vapor ou fluidos térmicos.

A configuração de corpo angular combina mudanças de direção de fluxo e operação de válvula em um único conjunto, tornando-a útil em layouts de tubulação compactos. Para componentes de pipeline relacionados, consulte oVálvula de retenção padrão DIN, oVálvula de gaveta padrão DIN, e oFiltro tipo Y padrão DIN.

Especificações principais para seleção de válvulas

A válvula globo angular selada com fole padrão DIN pode ser avaliada usando os seguintes parâmetros de operação e instalação:

1. Médio:Vapor, óleo térmico, água, amônia ou gás de processo.
2. Condições operacionais:Pressão de projeto, temperatura normal e temperatura máxima de operação.
3. Dimensões do gasoduto:Tamanho do DN, tipo de conexão e espaço de instalação.
4. Requisitos materiais:Corpo, castelo, fole, assento, disco e materiais de embalagem.
5. Função da válvula:Regulação de fluxo, isolamento ou uma combinação de ambos.
6. Padrão aplicável:Padrão DIN exigido, dimensões de conexão e requisitos de inspeção.

Fabricação e suporte técnico de Zhongguan

Fabricação Co. da válvula de Zhejiang Zhongguan, Ltd.concentra-se na produção e fornecimento de válvulas há mais de 19 anos, com bases de produção em Tianjin e Wenzhou. A base de Tianjin foi criada em 2016, seguida pela criação da empresa Zhejiang em Oubei, Yongjia, Wenzhou, em 2019.

A sua gama de produtos incluiválvulas borboleta, válvulas de esfera, válvulas de gaveta, válvulas de retenção, válvulas de pé, filtros e válvulas de controle. O equipamento de produção inclui máquinas de teste de pressão de válvula, equipamento de instalação de sede de válvula, equipamento de instalação de manga de eixo e equipamento de marcação de válvula.

O suporte técnico cobre a seleção da válvula de acordo com a temperatura operacional e o tipo de meio. As inspeções de produção incluem testes de pressão, e a empresa oferece garantia de um ano com substituição gratuita para problemas confirmados relacionados à qualidade de acordo com seus termos de serviço. Você também pode revisar nossocertificadosecasos cooperativos.

Para sistemas industriais de vapor, óleo térmico, água e gás, oVálvula globo selada com fole tipo ângulo padrão DINcombina um corpo com padrão angular, vedação de haste com fole metálico e diversas opções de materiais para aplicações em tubulações industriais. Explore o completoVálvula Industrial Padrão DINintervalo para componentes de pipeline relacionados.

Perguntas frequentes

A válvula pode ser instalada em qualquer orientação?

A instalação deve seguir a direção do fluxo indicada no corpo da válvula. O corpo angular possui portas de entrada e saída definidas, portanto o layout da tubulação deve corresponder ao caminho de fluxo pretendido.

Quais são os primeiros sinais de desgaste ou falha do fole?

Vazamentos externos ao redor da área da haste, pressão instável a jusante ou uma mudança perceptível no torque operacional podem indicar desgaste do fole. A gaxeta secundária pode fornecer vedação temporária, mas o fole deve ser inspecionado e substituído se o dano for confirmado.

A válvula pode ser equipada com um atuador?

A válvula pode ser fornecida com uma interface de montagem para atuadores manuais, pneumáticos ou elétricos compatíveis. A seleção do atuador depende dos requisitos de torque, do curso e das condições operacionais do tamanho específico da válvula.

O que deve ser verificado durante a instalação do flange?

Verifique o alinhamento do flange, o tipo de junta e a sequência de aperto dos parafusos. A carga irregular do parafuso pode distorcer o corpo ou causar vazamento, especialmente em tamanhos DN maiores e classificações de pressão mais altas.

Os foles de reposição e os componentes do assento estão disponíveis separadamente?

Foles de reposição, sede, disco e componentes de vedação podem ser fornecidos para modelos de válvula compatíveis. A peça correta depende do tamanho da válvula, da classificação de pressão, do material do corpo e do material do fole originalmente especificado.Contate-noscom a especificação original para uma cotação de substituição.
