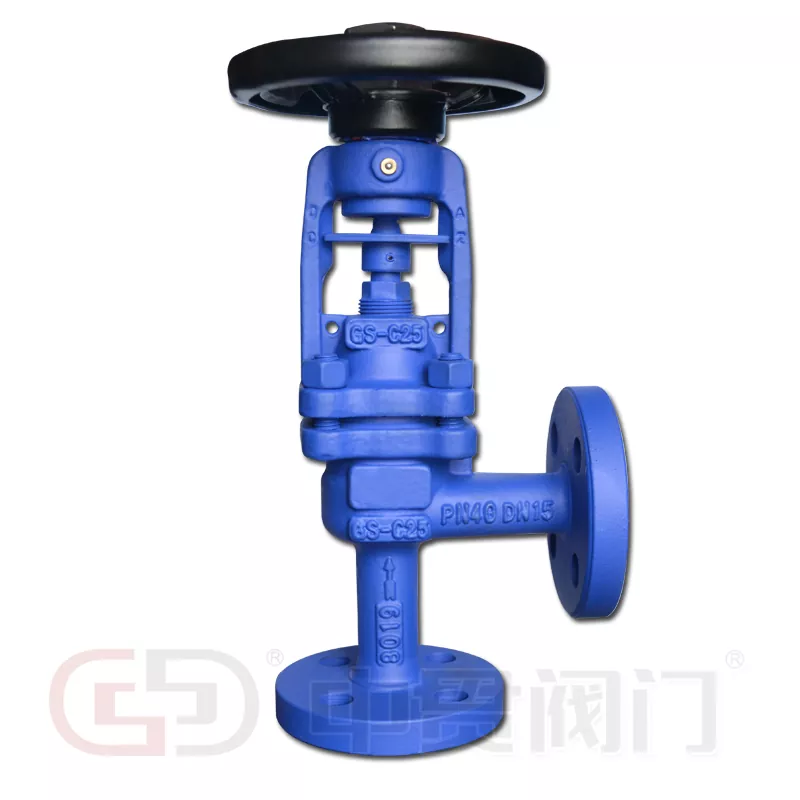

Válvula globo selada com fole tipo ângulo padrão DIN

A válvula globo selada com fole tipo ângulo padrão DIN representa uma evolução crítica na tecnologia de controle de fluidos. Ao contrário das válvulas tradicionais de padrão reto, esse projeto de corpo angular resolve inerentemente as restrições de espaço e os desafios de drenagem comuns em redes de tubulação complexas. Ao redirecionar o fluxo em um ângulo de 90 graus, elimina a necessidade de um encaixe de cotovelo adicional, reduzindo a queda de pressão e os custos de instalação.

Descrição do produto e especificações técnicas

Esta válvula globo com fole selado tipo ângulo padrão DIN combina um padrão angular que economiza espaço com uma vedação de fole metálico de múltiplas camadas. É a escolha preferida para tarefas críticas de isolamento em sistemas de óleo térmico, vapor superaquecido e gases perigosos.

• Materiais de Construção

Corpo/Capô: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Fole: SS304, SS316, SS316L, SS310S, Hastelloy C

Assento e disco: Aço inoxidável com revestimento Stellite (opcional)

• Faixa de tamanho e pressão

Faixa de tamanho: DN15 – DN400

Classificação de pressão: PN16 – PN40

Faixa de temperatura: ≤600 °C

• Aplicações e mídia típicas

Sistemas: Sistemas de óleo quente, sistemas de vapor, sistemas de água quente e fria, plantas de amônia.

Meios: Vapor, gases de processo, água quente, óleo térmico, amônia, fluidos de transferência de calor.

Principais vantagens

Elemento de vedação de fole metálico

O coração desta válvula é um fole metálico de múltiplas camadas formado hidraulicamente. Isto elimina a vedação dinâmica na haste, evitando completamente vazamentos externos. Ao contrário das válvulas convencionais apenas com gaxeta, o design do fole garante zero emissões fugitivas – fundamental para plantas ecologicamente sensíveis e de alta responsabilidade.

Geometria de disco otimizada

O perfil cônico e aerodinâmico do disco fornece uma característica de fluxo linear e fechamento hermético (até taxa de vazamento Classe VI). Este design reduz a erosão e a vibração, prolongando significativamente a vida útil em comparação com as válvulas globo padrão.

Sistema de Vedação Redundante (Fole + Gaxeta)

Incorporamos uma arquitetura de vedação dupla. A vedação primária é o fole metálico. Caso o fole alguma vez falhe (extremamente raro), uma gaxeta secundária de PTFE ou grafite fornece uma vedação de backup imediata, garantindo segurança ininterrupta da planta.

Graxeira para lubrificação

Uma graxeira integrada permite a lubrificação direta em serviço da haste, da porca da haste e do conjunto da luva. Isto reduz o torque operacional e evita escoriações em aplicações de ciclo alto.

Volante ergonômico

Projetado com sulcos antiderrapantes e diâmetro ideal, o volante reduz a fadiga do operador e proporciona modulação suave e precisa. A construção robusta resiste a danos por impacto em ambientes industriais rigorosos.

Perguntas e Respostas – Informações Práticas sobre Aquisições

P: você tem quantidade mínima para pedido?

R: Não, não temos quantidade mínima de pedido. Mesmo que você precise de apenas uma peça, nós a produziremos e forneceremos. Como somos uma fábrica flexível, fornecemos anteriormente uma única válvula de segurança para dar suporte à manutenção urgente do cliente.

P: Você pode fornecer outros padrões?

R: Sim. Embora nossa principal especialização seja a válvula globo selada com fole tipo ângulo padrão DIN, podemos fabricar de acordo com outros padrões (ANSI, BS, JIS) mediante solicitação. Basta fornecer o padrão e a classe de pressão exigidos à nossa equipe de fornecedores.

P: Posso obter um desenho das válvulas de consulta?

R: Sim, mas observe que a preparação do desenho requer algum tempo. Permita tempo de entrega suficiente no cronograma do seu projeto. Para válvulas especiais, não comuns ou de ampla gama (por exemplo, DN400 ou ligas especiais), nem sempre podemos fornecer desenhos, pois nenhuma fábrica produz todos os tipos de válvula. No entanto, para todas as configurações DIN padrão, estão disponíveis desenhos dimensionais completos e P&ID.

P: Quanto tempo leva para uma cotação?

R: Geralmente dentro de 24 horas para consultas padrão. Para válvulas especiais (por exemplo, ligas altas ou classes de pressão não padronizadas), aguarde até 48 horas. Priorizamos uma resposta rápida como fabricante profissional na China.

P: Que tal embalar?

R: A embalagem padrão de exportação usa caixas de madeira seladas para proteção contra corrosão. Para tamanhos grandes (normalmente acima de DN200), as válvulas são fixadas em paletes com filme extensível e barreira contra umidade. Todas as embalagens atendem aos padrões internacionais de envio.
