O que é uma conexão de flange?

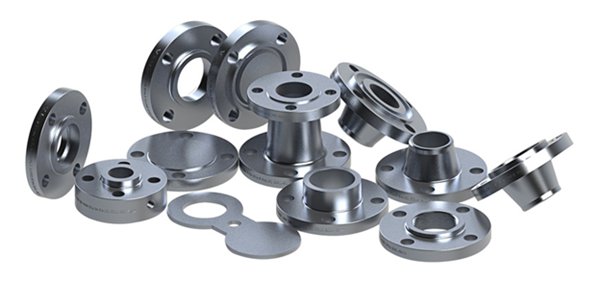

Uma conexão de flange é um método de conexão amplamente utilizado mecânico destacável. Freqüentemente, ele usa um par de flanges, uma junta de vedação e parafusos e porcas para conectar tubos, válvulas ou equipamentos firmemente.
Seu princípio fundamental é:usando a força de aperto dos parafusos para comprimir a junta de vedação entre os flanges, protegendo assim o fluido (líquido ou gás) de vazamento.

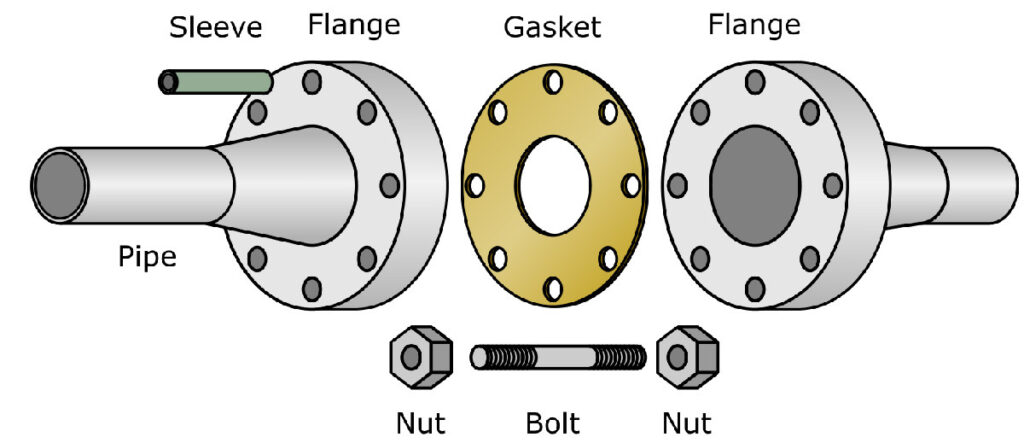

Uma conexão de flange típica incluindo as quatro partes principais a seguir:
Flange: Uma peça em forma de disco fixada na extremidade de um tubo ou porta de equipamento, normalmente com furos para parafusos.
Junta de vedação: Colocado entre as faces de vedação de dois flanges, é pressionado para obter a vedação.
Parafusos e porcas: Passe pelos orifícios dos parafusos nos flanges para fornecer a força de aperto.
Face de vedação: A superfície do flange que se aproxima da gaxeta; vem em tipos distintos (por exemplo, rosto elevado, rosto masculino/feminino, etc.).
Principais vantagens:
Alta vantagem e vedação resistente: Qualificado para lidar com meios de alta pressão, alta temperatura ou erosivos.
Fácil desmontagem e manutenção: A conexão pode ser facilmente aberta para limpeza de tubos, inspeção de equipamentos ou substituição de peças.
Boa substituibilidade: Os flanges obedecem aos padrões nacionais (por exemplo, GB), aos padrões da indústria química (por exemplo, HG), aos padrões da indústria mecânica (por exemplo, JB) e aos padrões internacionais (por exemplo, ANSI/ASME, DIN). Produtos de diferentes fabricantes podem ser alternados desde que sigam o mesmo padrão.
Aplicações Gerais:
Engenharia de dutos: Ligando tubos a tubos, tubos a válvulas e tubos a bombas.
Recipiente de pressão: Anexos para bueiros e orifícios de inspeção em recipientes e recipientes de reação.
Ponto de conexão: Conexões de entrada e saída de pressurizadores e conexões entre o casco do canal e o casco dos trocadores de calor.
Sistemas de fabricação e serviços públicos: Petróleo, produtos químicos, gás natural, tratamento de água, sistemas de aquecimento e assim por diante.
Comparação simples com outras formas de conexão:
Comparado à soldagem: As conexões flangeadas são removíveis, mas são mais caras e podem introduzir possíveis pontos de vazamento extras.
Comparado com conexões rosqueadas: As conexões flangeadas podem suportar pressões mais altas e se adaptar a diâmetros de tubos maiores, mas são mais complicadas de instalar e exigem mais espaço.
Resumo Simples: Quando há necessidade de resistir a alta pressão, lidar com tubos de grandes diâmetros ou exigir desmontagens frequentes para manutenção, a conexão por flange normalmente é o método preferido. Os exemplos mais comuns são os acoplamentos em tubulações de água de combate a incêndios ou tubulações de vapor de fábrica que destacam “discos elevados” e são fixados com um círculo de parafusos.
