Como tipo de válvula de controle de fluido, a válvula borboleta consiste principalmente em um componente - a placa da válvula. A seleção deste componente pode afetar significativamente a eficiência operacional e a vida útil do sistema de fluidos.
I. Tipos e características da estrutura da placa da válvula

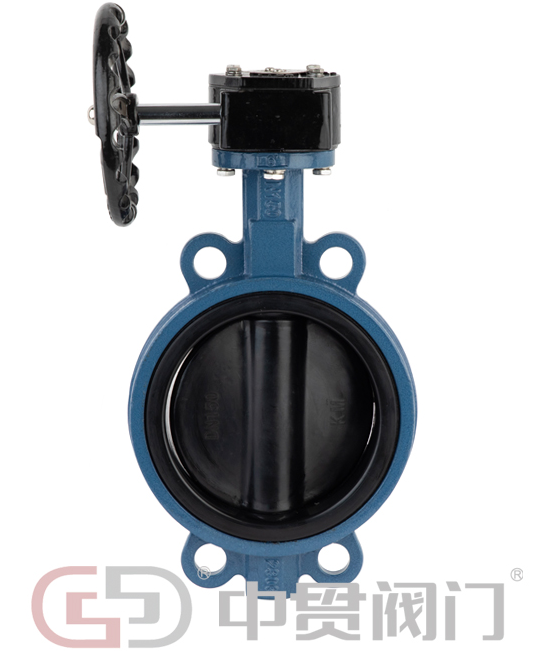

Placa de válvula concêntrica (válvula de borboleta da linha central)
Este tipo apresenta um design em que o centro da placa da válvula está alinhado com o eixo da haste da válvula. Tem as vantagens de estrutura simples e baixo custo. É adequado para condições de baixa pressão abaixo do PN10 e é comumente encontrado em sistemas de abastecimento de água e sistemas de água de circulação de ar condicionado. Sua vantagem está em fácil manutenção, mas o desempenho de vedação é relativamente limitado.
Placa de válvula excêntrica única
Ao projetar o centro da haste da válvula para se desviar um pouco do centro da placa da válvula, a resistência ao atrito durante o processo de abertura e fechamento é efetivamente reduzida. Essa estrutura tem um desempenho excepcionalmente bem em condições de média e baixa pressão (PN16-PN25) e é particularmente adequada para tratamento de esgoto e transporte geral de líquido químico.
Placa de válvula excêntrica dupla
Ele adota um projeto de deslocamento duplo para a haste da válvula e a placa da válvula, otimizando o ângulo de contato de vedação e estendendo significativamente a vida útil do serviço. Em condições de trabalho de média e alta pressão que variam de PN25 a PN40, é particularmente adequado para sistemas de tubulação nas indústrias de petróleo e química que requerem abertura e fechamento frequentes.
Três placa de válvula excêntrica
Devido ao projeto triplo excêntrico da haste da válvula, placa da válvula e sede da válvula, a vedação dura de metal alcançou uma mudança tecnológica em termos de desempenho de atrito. Oalta qualidadeA estrutura pode suportar temperaturas de até 600 ℃ e pressões acima do PN64, tornando -o o principal produto de escolha para tubulações a vapor e sistemas de transporte de petróleo/gás.
Ii. Análise das características do material da placa da válvula
Série de materiais metálicos
Placa da válvula de ferro fundido: inclui ferro fundido fundido cinza HT200/HT250 e ferro fundido dúctil QT450. Tem desempenho de alto custo e resistência limitada à corrosão. É usado principalmente em sistemas de água de baixa pressão e transporte de gás não corrosivo.
Placas da válvula de aço carbono: com uma força superior à de ferro fundido, WCB (A216) e LCB (aço carbono de baixa temperatura) pode suportar pressões até PN40. No entanto, eles precisam ser usados em conjunto com revestimentos anticorrosão. Eles são comumente encontrados em pipelines de petróleo e vapor médio e de baixa pressão.
Seleção de placas de válvula de aço inoxidável
304 Aço inoxidável: tipo de uso geral para indústrias de alimentos e farmacêuticos
316 Aço inoxidável: Modelo de Corrosão de Água Anti-Sea (contém molibdênio)
Aço de fase dupla: duplas de força, a resistência à corrosão é ainda mais forte.
SuperAço inoxidável: Capaz de suportar todos os ácidos fortes
Materiais especiais
Liga Hastelloy: o cara durão contra ácidos fortes
Alia à base de níquel: resistente a temperaturas de até 1000 ℃
Forro de plástico / forro de borracha: resistente a altas temperaturas, mas resistente à corrosão
Casado de cerâmica: o pequeno campeão difícil
Iii. Três elementos para o modeloSeleção
Médio de visualização:
Material resistente à corrosão: 316/ aço duplex
Revestido com partículas abrasivas resistentes
Vedações macias para fluidos limpos
Verifique as condições operacionais:
Temperatura normal (≤ 80 ℃): vedação de borracha
Temperatura média (80 - 400 ℃): vedação de metal
Alta temperatura (≥ 400 ℃): ligas especiais
Estrutura excêntrica de três preços de alta pressão
Veja a indústria:
Comida e medicina: 316L + PTFE
Petroquímicos: API Standard Tri-End Excentricity
4. Opções de correspondência clássica
Água da torneira: ferro fundido/aço inoxidável + borracha
Oleoduto de ácido clorídrico: liga Hastelloy
Ácido sulfúrico concentrado: deve ser revestido com PTFE
Processamento de alimentos: Aço inoxidável polido espelhado
Transporte de chorume de carvão: revestimento de cerâmica
V. Perguntas comuns
A água do mar não pode ser tratada com aço duplex de 316 grau. Mais é necessário.
O ácido sulfúrico concentrado deve ser revestido com plástico; O aço inoxidável se deteriorará.
A alta resistência ao desgaste usa carboneto de tungstênio, com uma vida útil 5 vezes mais.
Instale um filtro se houver impurezas.
Vi. Pontos de manutenção
Inspecione regularmente o desgaste
Inspeções regulares de áreas críticas são realizadas a cada 2 a 3 anos.
Sugere -se que um arquivo de manutenção seja estabelecido.
A válvula de alta temperatura precisa ser pré-aquecida.
Vii. Tendências futuras
Materiais novos mais duráveis
Com função de monitoramento inteligente
Design mais ecológico
Serviço de personalização personalizado
Sugestão de seleção:
Forneça parâmetros de condições operacionais específicas. Os engenheiros profissionais recomendarão a melhor solução. Para projetos importantes, é recomendável realizar testes primeiro.
