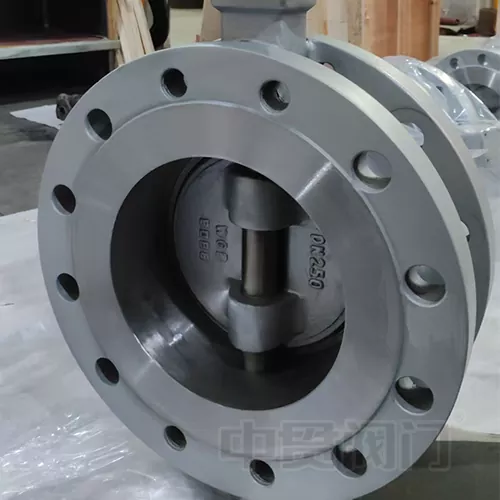

A válvula de borboletaé um pipeline comumente usado para transmitir fluidos em aplicações industriais. Possui uma ampla gama de aplicações, como processamento químico, metalurgia, geradores de gás, gás de carvão, gás natural, gás de petróleo liquefeito e sistemas de ar quente/frio.
O princípio de trabalho de uma válvula de borboleta envolve regular o fluxo de meio fluido através de uma placa de borboleta. A placa borboleta está posicionada verticalmente dentro do pipeline. É em forma de disco e gira em torno de um eixo dentro do corpo da válvula. Ao operar a haste da válvula, o ângulo de deflexão da placa borboleta pode ser ajustado para controlar a taxa de fluxo do meio de fluido.
Existem muitos tipos diferentes deválvula de borboletaS, como válvulas de borboletas concêntricas, válvulas de borboleta de deslocamento único, válvulas de borboleta de dois deslocamentos e válvulas de borboleta tripla. A característica de uma válvula de borboleta concêntrica é que o eixo da haste da válvula, o centro da placa circular da borboleta e o centro do corpo da válvula estão todos no mesmo ponto. Esse tipo de válvula borboleta possui uma estrutura simples e é fácil de fabricar. No entanto, sua desvantagem é que a placa de borboleta está constantemente em atrito com o assento da válvula, levando ao desgaste rápido. A válvula de borboleta única de deslocamento aborda esse problema. Ele separa o eixo da haste da válvula do centro da placa da borboleta, aliviando a compressão entre a placa da borboleta e o assento da válvula. Ao compensar o centro da haste da válvula do centro da placa da borboleta e do centro do corpo da válvula, obtemos uma válvula de borboleta de dois deslocamentos. Essa estrutura reduz efetivamente o atrito entre a placa da borboleta e o assento da válvula, minimizando o desgaste e estendendo significativamente a vida útil da válvula. No entanto, as válvulas de borboleta de dois deslocamentos também têm desvantagens ao lidar com o meio de fluido de alta temperatura. Se forem usadas vedações duras resistentes à temperatura de alta temperatura, o meio é propenso a vazamentos. Por outro lado, se forem usadas vedações macias, elas não podem suportar altas temperaturas. Para resolver esse problema, o triplo-offsetválvula de borboletafoi desenvolvido. O terceiro deslocamento separa o eixo da superfície de vedação da placa de borboleta cônica do eixo do corpo da válvula cilíndrica, transformando a seção transversal de vedação da placa borboleta da circular para elíptica. Isso altera a vedação posicional original para uma vedação de torque, alcançando a vedação através da pressão de contato do assento da válvula.
