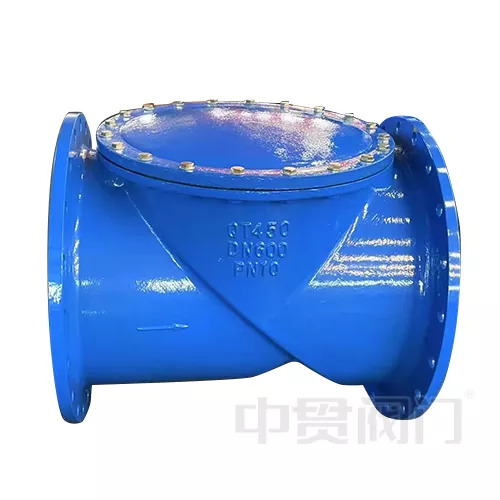

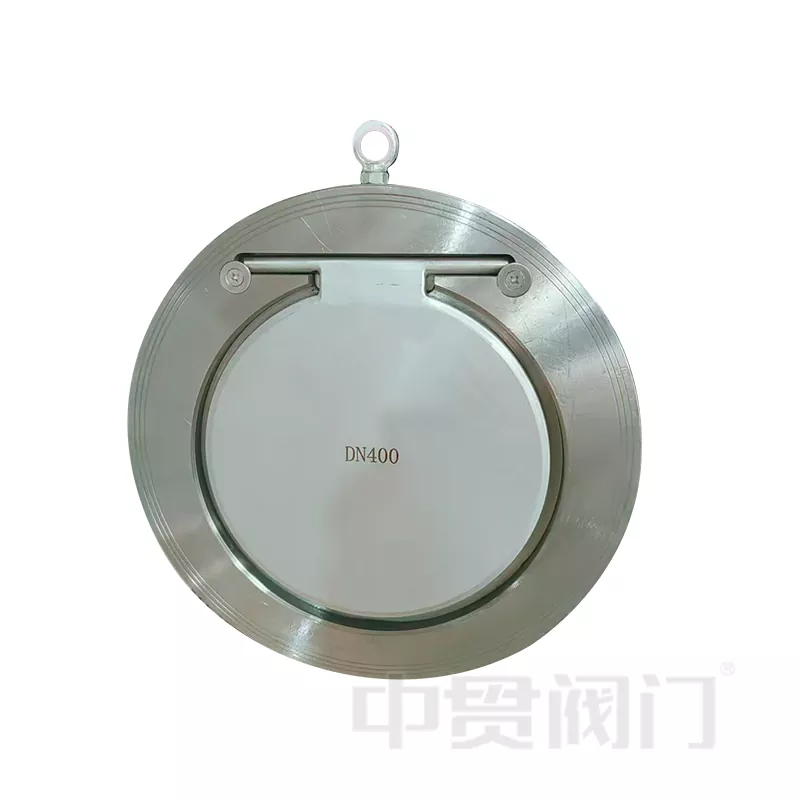

Válvula de retenção oscilante com design de aba anti-retorno

A verificação de balanço com design de aba sem retorno foi projetada para sistemas de alto fluxo (diâmetro DN50-DN1200, pressão PN16-PN40), canal de fluxo de passagem total (coeficiente de fluxo Cv: 0,2-0,5) equipado com dobradiças autolubrificantes, pode lidar com meios abrasivos contendo partículas sólidas de ≤5 mm e é adequado para temperaturas que variam de -30 ℃ a 400 ℃. Está disponível em aço inoxidável 316L, aço duplex. O design sem mola estende o ciclo de manutenção para mais de 8 anos e seu desempenho excede em muito o das válvulas de retenção de elevação tradicionais. É adequado para oleodutos, sistemas de condensação de usinas de energia e cenários de meios químicos corrosivos

Projeto estrutural e princípio de funcionamento

Válvula de retenção oscilante com design de aba anti-retorno O projeto estrutural e o princípio de funcionamento podem ser divididos principalmente em três partes. A princípio, aba inclinada, válvula de retenção oscilante com design de aba anti-retorno com aço inoxidável ou aço duplex, com uma espessura de 1/5 ~ 1/8 do diâmetro do tubo, e a superfície pode ser cromada dura. Ela é conectada ao corpo da válvula através do pino da dobradiça superior, o ângulo de inclinação é geralmente de 5 ° ~ 15 °, e a gravidade e a pressão média são usadas para obter abertura e fechamento rápidos.

Em seguida, é apresentado no canal de fluxo de baixa resistência, por ter design de passagem total (Full Bore), o coeficiente de resistência ao fluxo (valor Kv) é 40% ~ 60% menor do que o das válvulas de retenção de elevação tradicionais; Além disso, o ângulo de abertura da aba atinge 75°~85°, reduzindo a perda de pressão causada pela turbulência, e é adequado para cenários de grande fluxo (como tubulações de água DN1200).

Possui vários sistemas de vedação, a sede da válvula de retenção oscilante com design de aba anti-retorno pode ser selecionada entre EPDM, NBR ou vedações rígidas de metal, e o nível de vazamento atende ao padrão API 598 Classe IV; Quando fechado, o tempo de contato entre a aba e a superfície de vedação é≤0,2 segundos, o que evita efetivamente o impacto do golpe de aríete. Quando o meio flui para frente, a pressão empurra o disco da válvula para abrir; quando a vazão retorna a zero ou flui em sentido inverso, o disco da válvula fecha automaticamente devido ao seu próprio peso e à diferença de pressão reversa.

Áreas de aplicação típicas:

1. Estação aquática

2. Prevenção de refluxo na saída da bomba para oleodutos brutos;

3. Sistema de recuperação de condensado para centrais térmicas;

4. Controle de retorno de lodo para estações de tratamento de esgoto;

5. Proteção contra interceptação para meios corrosivos (como ácido sulfúrico a 50%) em fábricas de produtos químicos.
