Como uma válvula borboleta de haste estendida melhora o controle de fluxo em tubulações industriais?

Resumo do artigo

Válvulas borboleta de haste estendidasão amplamente utilizados em sistemas de tubulação industriais modernos, onde as válvulas padrão não podem fornecer acessibilidade suficiente ou conveniência operacional. Essas válvulas apresentam uma haste alongada que permite aos operadores controlar o fluxo de tubulações isoladas acima, instalações subterrâneas ou locais de difícil acesso. Este artigo explica como funcionam as válvulas borboleta de haste estendida, seus componentes estruturais, vantagens, aplicações comuns e fatores-chave a serem considerados ao selecionar a válvula certa para uso industrial. Tabelas claras, seções estruturadas e orientações práticas ajudam engenheiros, equipes de compras e profissionais de manutenção a entender como essas válvulas resolvem desafios operacionais do mundo real.

Índice

• Introdução às válvulas borboleta de haste estendida
• Como funciona uma válvula borboleta de haste estendida
• Principais Componentes Estruturais
• Principais vantagens em aplicações industriais
• Indústrias típicas e casos de uso
• Visão geral dos parâmetros técnicos
• Como escolher a válvula borboleta de haste estendida correta
• Dicas operacionais e de manutenção
• Perguntas frequentes
• Conclusão

Introdução às válvulas borboleta de haste estendida

Em sistemas de tubulação industrial, as válvulas desempenham um papel crucial na regulação, isolamento e direcionamento do fluxo de fluido. Entre os muitos tipos disponíveis, as válvulas borboleta são valorizadas pelo seu design compacto, operação rápida e eficiência de custos.

No entanto, em algumas instalações, uma válvula borboleta padrão não pode ser operada facilmente devido a camadas de isolamento, colocação de tubos subterrâneos ou tubulações elevadas. Nesses casos, umVálvula borboleta de haste estendidatorna-se a solução preferida.

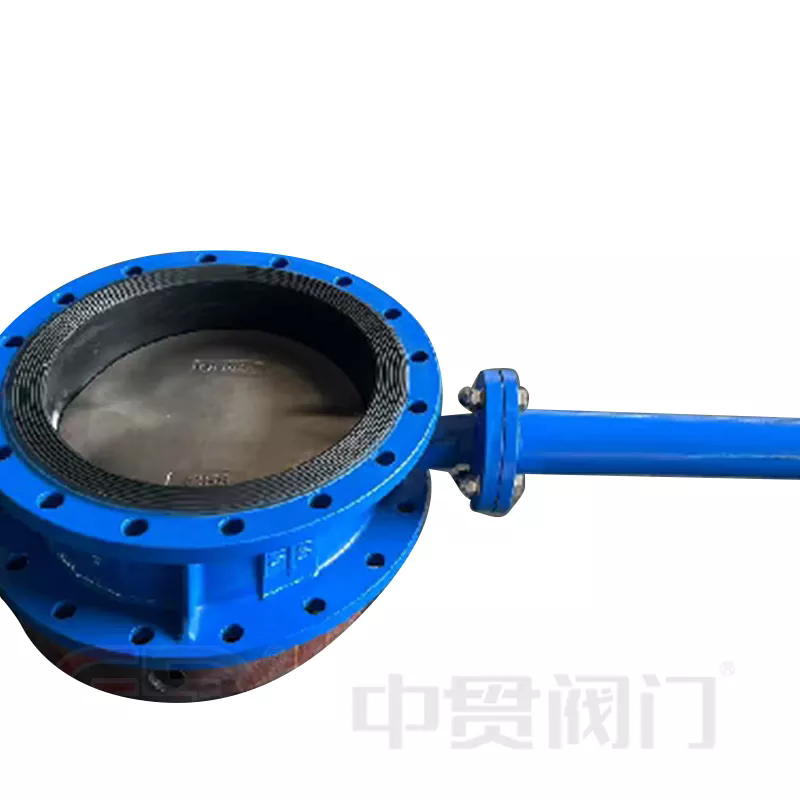

Esta válvula especializada apresenta uma haste mais longa que se estende além do corpo da válvula. A haste estendida permite que o atuador ou manípulo permaneça acessível mesmo quando a própria válvula é instalada em locais difíceis. Como resultado, a manutenção e a operação tornam-se significativamente mais seguras e convenientes.

Fabricantes comoZhongguanfornecem válvulas borboleta de haste estendida projetadas para atender aos exigentes requisitos de tubulações industriais, incluindo fábricas de produtos químicos, instalações de tratamento de água e infraestrutura de energia.

Como funciona uma válvula borboleta de haste estendida

O princípio de funcionamento de uma válvula borboleta de haste estendida é semelhante ao de uma válvula borboleta convencional. A principal diferença está no comprimento da haste da válvula.

Dentro do corpo da válvula, um disco circular gira em torno de um eixo central. Quando a haste é girada, o disco gira para permitir ou restringir o fluxo de fluido através da tubulação.

O processo operacional normalmente inclui as seguintes etapas:

1. O atuador ou manopla gira a haste estendida.
2. A haste transfere torque para o disco da válvula.
3. O disco gira dentro do corpo da válvula.
4. O fluxo é permitido, estrangulado ou completamente bloqueado dependendo da posição do disco.

Quando o disco está alinhado paralelamente à tubulação, o fluido flui livremente. Quando girado perpendicularmente à tubulação, o disco bloqueia completamente o fluxo. Esta operação de um quarto de volta permite um controle de fluxo rápido e eficiente.

A haste estendida garante que o atuador permaneça acima das camadas de isolamento ou do nível do solo, permitindo que os operadores acessem o mecanismo de controle sem remover o isolamento ou escavar tubulações.

Principais Componentes Estruturais

Uma válvula borboleta de haste estendida consiste em vários componentes principais que trabalham juntos para garantir um desempenho confiável.

A haste estendida foi cuidadosamente projetada para manter a resistência mecânica e garantir a transmissão precisa do torque durante a operação.

Principais vantagens em aplicações industriais

As válvulas borboleta de haste estendida oferecem vários benefícios práticos em comparação com as válvulas borboleta padrão.

• Acessibilidade Melhorada– Os operadores podem controlar válvulas instaladas em valas profundas ou tubulações isoladas sem dificuldade.
• Segurança aprimorada– O pessoal de manutenção não precisa remover o isolamento ou acessar zonas perigosas.
• Restrições de instalação reduzidas– O atuador da válvula pode permanecer acima do solo ou fora das camadas de isolamento térmico.
• Controle de fluxo eficiente– A operação de um quarto de volta permite o ajuste rápido das condições de fluxo.
• Custos de manutenção mais baixos– O acesso mais fácil reduz o tempo de inatividade e as despesas de serviço.

Essas vantagens tornam as válvulas borboleta de haste estendida particularmente úteis em grandes sistemas industriais onde a acessibilidade e a confiabilidade são críticas.

Indústrias típicas e casos de uso

As válvulas borboleta de haste estendida são amplamente utilizadas em muitos setores onde a acessibilidade às tubulações é limitada.

• Sistemas municipais de abastecimento de água
• Instalações de tratamento de águas residuais
• Plantas de processamento químico
• Dutos petroquímicos
• Redes de aquecimento urbano
• Infraestrutura de dutos subterrâneos
• Instalações de geração de energia

Por exemplo, em sistemas de aquecimento urbano, as tubulações são frequentemente cobertas com isolamento espesso para minimizar a perda de calor. Uma válvula padrão ficaria enterrada sob camadas de isolamento, dificultando a operação. Uma haste estendida resolve este problema colocando o mecanismo de controle acima do isolamento.

Visão geral dos parâmetros técnicos

A tabela a seguir resume os parâmetros técnicos comuns associados às válvulas borboleta de haste estendida usadas em sistemas industriais.

Esses parâmetros podem variar dependendo dos requisitos do projeto e das condições operacionais.

Como escolher a válvula borboleta de haste estendida correta

A seleção da válvula apropriada requer a avaliação de vários fatores técnicos para garantir um desempenho confiável.

• Profundidade da tubulação ou espessura do isolamento– Determine o comprimento de extensão da haste necessário.
• Tipo de fluido– Considere a compatibilidade química com os materiais da válvula.
• Pressão e Temperatura– Certifique-se de que a classificação da válvula corresponda às condições do sistema.
• Método de operação– Decida entre controle manual, elétrico ou pneumático.
• Acessibilidade de manutenção– Avalie o ambiente de instalação e os requisitos de serviço.

Trabalhar com fabricantes experientes como Zhongguan pode ajudar a garantir que a configuração da válvula atenda aos requisitos específicos de engenharia do sistema de tubulação.

Dicas operacionais e de manutenção

Embora as válvulas borboleta sejam conhecidas por seus baixos requisitos de manutenção, a inspeção regular ajuda a prolongar a vida útil.

• Inspecione as vedações periodicamente para evitar vazamentos.
• Verifique o alinhamento e a lubrificação da haste.
• Opere a válvula periodicamente para evitar a aderência do disco.
• Certifique-se de que as configurações de torque do atuador permaneçam dentro das especificações.
• Monitore a pressão da tubulação para evitar estresse excessivo nos componentes da válvula.

A instalação adequada e a manutenção de rotina melhoram muito a confiabilidade da válvula e reduzem os custos operacionais a longo prazo.

Perguntas frequentes

1. Por que é necessária uma haste estendida para algumas válvulas borboleta?

Uma haste estendida permite que o atuador da válvula permaneça acessível quando o corpo da válvula é instalado no subsolo, dentro de camadas de isolamento ou em áreas de difícil acesso.

2. O comprimento da extensão da haste pode ser personalizado?

Sim. A maioria dos fabricantes fornece comprimentos de haste personalizados com base na profundidade da tubulação, espessura do isolamento e requisitos operacionais.

3. As válvulas borboleta de haste estendida são adequadas para sistemas de alta temperatura?

Sim, desde que sejam selecionados materiais e componentes de vedação adequados para suportar a temperatura operacional.

4. Qual é a diferença entre uma válvula borboleta padrão e uma versão com haste estendida?

A principal diferença é a haste mais longa que conecta o disco da válvula ao atuador, permitindo a operação em posição remota ou elevada.

Conclusão

As válvulas borboleta de haste estendida fornecem uma solução eficaz para tubulações industriais onde as válvulas padrão não podem ser facilmente acessadas. Ao estender a haste acima das camadas de isolamento ou instalações subterrâneas, estas válvulas simplificam a operação, aumentam a segurança e reduzem a complexidade da manutenção.

Com sua estrutura compacta, controle de fluxo eficiente e opções de instalação flexíveis, as válvulas borboleta de haste estendida continuam a desempenhar um papel importante na engenharia moderna de tubulações. Produtos de alta qualidade fabricados por empresas comoZhongguanajudam a garantir um desempenho confiável em uma ampla variedade de ambientes industriais exigentes.

Se você procura uma solução confiável para tubulações isoladas, instalações subterrâneas ou sistemas especializados de controle de fluxo, nossa equipe de engenharia está pronta para ajudar.Contate-noshoje para saber mais sobre soluções personalizadas de válvula borboleta de haste estendida e descobrir como Zhongguan pode apoiar seu projeto.
