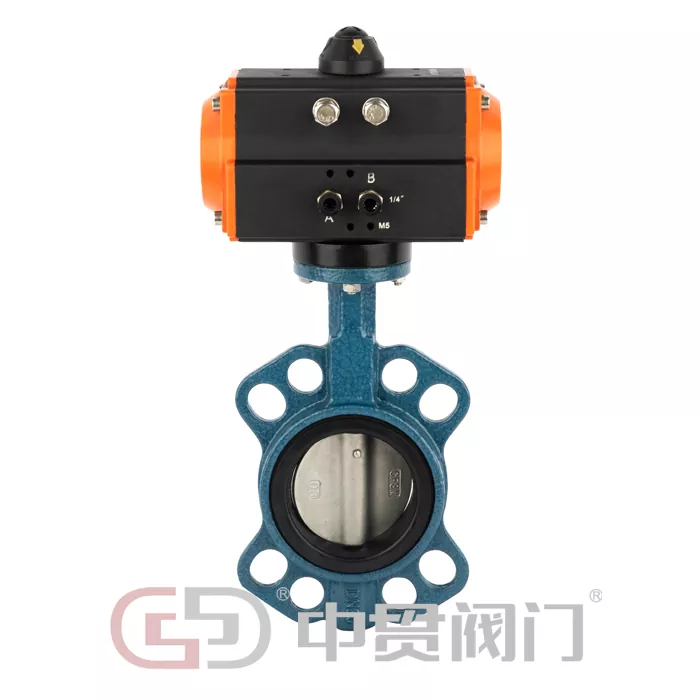

Válvula borboleta acionada pneumática

A Válvula Borboleta com Acionamento Pneumático é uma válvula borboleta movida a ar comprimido. Seu núcleo consiste em um atuador pneumático e no corpo da válvula. O atuador pneumático aciona a placa da válvula para girar 90°, conseguindo assim as funções de cortar ou regular o fluxo do meio na tubulação. A válvula borboleta oferece resposta mais rápida e operação mais fácil. Pode ser utilizado com um posicionador para controle preciso e é amplamente utilizado em diversos sistemas de tubulações industriais e municipais, adaptando-se às diversas necessidades de transmissão de meios.

Como um dos principais produtos da Válvula Zhongguan, nossa Válvula Borboleta com Acionamento Pneumático continua a tradição de alta qualidade de nossos produtos de válvula borboleta. Desde a aquisição de matérias-primas até a produção e processamento e, em seguida, até o teste do produto acabado, cada etapa segue estritamente os padrões da indústria para garantir uma operação estável a longo prazo e atender às condições operacionais reais de diferentes clientes.

Características

A estrutura central da Válvula Borboleta com Acionamento Pneumático consiste em três componentes principais que trabalham juntos para garantir a operação estável da válvula. A estrutura específica é a seguinte:

• Atuador Pneumático: Como núcleo de potência da válvula, ele vem nos tipos de ação simples e dupla ação. Feito de liga de alumínio, é leve, de alta resistência e fornece torque de saída estável. Ele pode ser selecionado de forma flexível de acordo com o diâmetro da válvula e as condições de operação, garantindo uma rotação suave da placa da válvula e uma operação confiável.
• Corpo da válvula borboleta: O corpo da válvula é feito de ferro fundido, aço fundido ou aço inoxidável, etc. O canal de fluxo é projetado para ser simplificado e a parede interna é lisa, o que pode efetivamente reduzir a resistência aos fluidos e reduzir o consumo de energia do sistema; a placa da válvula adota uma estrutura circular e se ajusta perfeitamente à sede da válvula para garantir o desempenho da vedação e evitar vazamento de mídia.
• Acessórios de controle: Posicionadores de válvulas, chaves fim de curso, válvulas solenóides e outros acessórios podem ser equipados de acordo com a necessidade do cliente. Os posicionadores podem obter um ajuste preciso da abertura da válvula, os interruptores de limite podem fornecer feedback em tempo real sobre o status operacional da válvula e as válvulas solenóides são usadas para controlar a ação dos atuadores para obter controle automatizado.

I. Recursos de acionamento e controle

Método de acionamento flexível: Emprega atuadores pneumáticos de simples ou dupla ação, selecionáveis ​​de acordo com as condições de operação. Os atuadores de ação simples são redefinidos automaticamente através da força da mola em caso de interrupção do fornecimento de ar, garantindo a segurança do sistema.

Controle preciso e conveniente: Pode ser equipado com um posicionador inteligente, recebendo sinais de corrente de 4-20mA para obter ajuste contínuo de abertura de 0% a 100%, com precisão de controle atingindo ± 0,5% - ± 1%, adequado para cenários de controle de fluxo de alta precisão.

Velocidade de resposta rápida: O tempo de troca da válvula é de apenas 3 a 10 segundos. Para cenários de desligamento de emergência, um modelo totalmente fechado em 1 segundo pode ser personalizado, muito superior às válvulas elétricas tradicionais, adequado para condições operacionais que exigem resposta rápida.

II. Recursos de vedação e durabilidade

Desempenho de vedação confiável: Vedações macias ou metálicas podem ser selecionadas de acordo com as características do meio. As vedações macias podem atingir vazamento zero de Classe VI da ANSI, enquanto as vedações de metal podem atingir a Classe IV da ANSI, evitando efetivamente o vazamento de mídia.

Alta durabilidade: O corpo da válvula é feito de materiais de alta qualidade e a superfície da placa da válvula pode ser revestida com liga dura ou revestimento cerâmico conforme necessário, tornando-a resistente ao desgaste e à corrosão. As vedações são fabricadas com materiais de alta qualidade, garantindo uma longa vida útil e reduzindo custos posteriores de manutenção.

Estrutura compacta: Pequeno em tamanho e leve, pesando apenas 1/3 a 1/5 de uma válvula gaveta do mesmo diâmetro, requer menos espaço de instalação, é fácil de instalar e economiza tempo e custos de instalação.

III. Outros recursos principais

Baixa resistência ao fluxo e baixo consumo de energia: O coeficiente de resistência ao fluxo no estado totalmente aberto é ≤0,5, muito inferior ao das válvulas gaveta e válvulas globo, reduzindo efetivamente o consumo de energia de bombas, ventiladores e outros equipamentos de energia, adequados para aplicações de alta vazão.

Ampla compatibilidade: Adaptável a vários meios, como água, vapor, óleo e soluções ácidas/alcalinas, cobrindo diferentes condições de operação, como baixa temperatura, alta temperatura e alta pressão, atendendo às necessidades de diversas indústrias.

Fácil operação: Suporta operação manual (alça, engrenagem helicoidal) e pneumática. A operação manual pode ser utilizada em emergências quando o fornecimento de ar é interrompido, garantindo o funcionamento normal do sistema.

Perguntas frequentes

1. Qual é a pressão de fornecimento de ar necessária para uma válvula borboleta com acionamento pneumático?

A pressão de fornecimento de ar padrão é de 0,4-0,6 MPa. Isto pode ser ajustado adequadamente com base no modelo do atuador e no diâmetro da válvula. Consulte nossa equipe de vendas para obter conselhos específicos com base em suas condições operacionais.

2. Como escolher entre válvulas borboleta acionadas pneumáticas com vedação macia e vedação metálica?

Os tipos de vedação macia (borracha, PTFE) são adequados para meios limpos de baixa pressão e temperatura normal (como água da torneira e fluidos de qualidade alimentar), oferecendo alta resistência a vazamentos, atingindo potencialmente vazamento zero. Os tipos de vedação metálica são adequados para meios de alta temperatura, alta pressão, contendo partículas ou corrosivos (como vapor, matérias-primas químicas), oferecendo maior resistência à temperatura e à pressão. Os clientes podem escolher com base nas características da mídia e nos requisitos operacionais.

3. Você pode personalizar modelos de grande diâmetro de suas válvulas borboleta com atuação pneumática?

Sim. Nosso diâmetro de produção padrão é DN40-DN1600. Para válvula borboleta acionada pneumática de maior diâmetro, entre em contato com nossa equipe de vendas. Personalizaremos a produção de acordo com suas necessidades, garantindo que o produto atenda aos requisitos operacionais.

4. Qual é o período de garantia do produto?

Nossa válvula borboleta com acionamento pneumático tem garantia de um ano. Durante o período de garantia, forneceremos serviços gratuitos de reparo ou substituição para quaisquer problemas de qualidade não causados ​​por erro humano. Também fornecemos suporte de manutenção pós-venda de longo prazo.

5. Como instalar e manter uma válvula borboleta com acionamento pneumático?

Antes da instalação, verifique se todos os componentes da válvula estão completos e são do modelo correto e se não há objetos estranhos no interior do corpo da válvula. Durante a instalação, certifique-se de que a válvula esteja alinhada com a tubulação, que a conexão do flange esteja segura e evite queimar as vedações durante a soldagem. Para manutenção diária, mantenha a válvula limpa, verifique regularmente o desgaste das vedações, substitua as peças desgastadas imediatamente e lubrifique as peças da transmissão regularmente para garantir o bom funcionamento da válvula. Serão fornecidas instruções detalhadas de instalação e manutenção.
