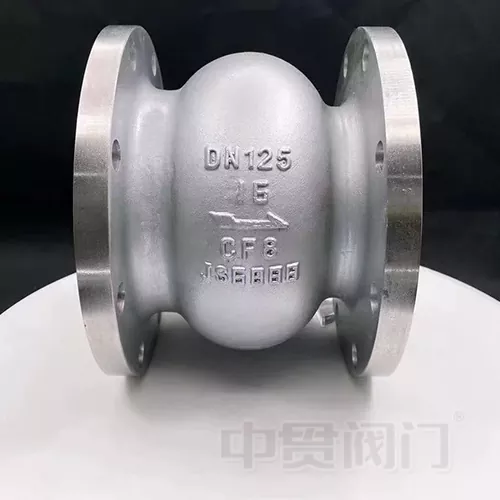

Válvula de retenção tipo elevador

A válvula de retenção tipo elevador é uma válvula automática cuja função principal é permitir o fluxo unidirecional do meio e evitar o refluxo. É amplamente utilizado em vários sistemas de tubulações industriais e municipais e é um componente chave para garantir a estabilidade da pressão do sistema e a segurança do equipamento.Válvula Zhongguan, fabricante especializado em válvulas há 19 anos, produz válvulas de retenção de elevação que atendem estritamente aos padrões internacionais. Aproveitando as vantagens da sua cadeia de fornecimento em toda a China, a empresa seleciona materiais de alta qualidade adequados para diversas condições operacionais, equilibrando a racionalidade estrutural e a facilidade de uso. Especificações personalizadas estão disponíveis para atender às necessidades específicas do cliente.

Nossas válvulas de retenção de elevação utilizam uma estrutura de disco de válvula que se move verticalmente, eliminando o design redundante e otimizando o layout do caminho do fluxo. Em comparação com as válvulas de retenção tradicionais, elas oferecem resposta de abertura e fechamento mais precisa, desempenho de vedação mais estável e menor perda de resistência ao fluxo. Elas são adequadas para vários meios, incluindo água, vapor, óleo e fluidos corrosivos, tornando-as uma das válvulas de retenção com melhor custo-benefício do mercado.

Princípio de funcionamento do produto

A válvula de retenção tipo elevação da válvula Zhongguan opera com base no efeito sinérgico da pressão do fluido e da estrutura mecânica. Consegue controle automático de abertura e fechamento sem força manual ou externa. O processo específico é o seguinte:

1. Fluxo direto: Quando o meio flui para frente ao longo da tubulação, a pressão do fluido supera o peso do disco da válvula e a força da mola, empurrando o disco da válvula verticalmente para cima, criando um caminho de fluxo suave entre a sede da válvula e o disco da válvula, permitindo que o meio passe suavemente;

2. Corte reverso: Quando o fluxo médio para ou ocorre uma tendência de fluxo reverso, a pressão do fluido desaparece. Sob a ação combinada do seu próprio peso e da força restauradora da mola, o disco da válvula desce rápida e verticalmente, encaixando-se firmemente contra a sede da válvula para obter uma vedação e evitar o refluxo do meio.

3. Garantia de estabilidade: O design assistido por mola acelera a velocidade de fechamento do disco da válvula, reduz o golpe de aríete e evita o desgaste causado por colisões entre o disco da válvula e a sede da válvula, prolongando a vida útil do produto e garantindo uma operação estável a longo prazo do sistema de tubulação.

Principais recursos do produto

Priorizamos consistentemente as condições operacionais reais, incorporando diversas tecnologias práticas no projeto e na produção de nossas válvulas de retenção do tipo elevador. Isso resulta nos seguintes recursos principais que os distinguem de produtos similares comuns:

• Abertura e fechamento precisos: A estrutura de elevação axial linear garante resposta rápida de abertura e fechamento, eliminando travamentos e atrasos, eliminando efetivamente o golpe de aríete e tornando-a adequada para operações frequentes de partida e parada da bomba;

• Vedação confiável: Utilizando um design de superfície de vedação composta de metal-elastômero, o desempenho da vedação é estável, com controle de vazamento de longo prazo abaixo de 0,01 L/min·m e uma taxa de desgaste muito inferior às válvulas de retenção tradicionais;

• Baixa resistência ao fluxo: O design otimizado do canal de fluxo reduz a perda de resistência durante o fluxo do meio, com perda de pressão não superior a 0,15 bar na vazão nominal, contribuindo para a conservação de energia do sistema e redução do consumo;

• Manutenção conveniente: O design estrutural modular elimina a necessidade de desmontar flanges de tubos para manutenção de rotina. Os técnicos podem concluir mais de 90% dos trabalhos de manutenção através da porta de inspeção superior, reduzindo significativamente o tempo de manutenção e os custos de manutenção;

• Ampla compatibilidade: Os materiais e as especificações podem ser personalizados para se adaptarem a diferentes condições de pressão, temperatura e meio, cobrindo uma variedade de diâmetros nominais de DN15 a DN300 e classificações de pressão de 1,6 MPa a 4,0 MPa, atendendo às necessidades de aquisição de vários campos.

Vantagens técnicas do produto

I. Vantagens do projeto estrutural

O projeto estrutural da nossa válvula de retenção tipo elevador, combinado com 19 anos de experiência na indústria e feedback de diversas condições operacionais, passou por otimização multidimensional, resultando em vantagens técnicas diferenciadas:

Estrutura linear de abertura e fechamento: Utilizando um projeto de elevação axial para o disco da válvula, em comparação com as válvulas de retenção de giro tradicionais, elimina efetivamente o golpe de aríete. A verificação experimental mostra que em um sistema de tubulação DN200, ele pode reduzir as flutuações de pressão do golpe de aríete em 62%, protegendo tubulações e equipamentos contra danos por impacto;

Montagem modular: O corpo da válvula, o disco da válvula, a mola e outros componentes adotam um design modular, garantindo alta precisão de montagem e desmontagem conveniente. Isto não só facilita os testes de produção, mas também proporciona comodidade para manutenção posterior, reduzindo a dificuldade de manutenção e os custos de mão de obra;

Otimização de leveza: Ao mesmo tempo que garante resistência estrutural, o projeto da espessura da parede do corpo da válvula foi otimizado para reduzir o peso do produto, facilitando o transporte e a instalação, ao mesmo tempo que reduz a pressão de carga da tubulação, tornando-o adequado para cenários de instalação especiais, como grandes altitudes e espaços confinados.

II. Vantagens na seleção de materiais

A Zhongguan Valve aproveita sua cadeia de fornecimento integrada no norte e no sul da China para selecionar materiais adequados com base em diferentes condições operacionais, garantindo a durabilidade e adaptabilidade de suas válvulas de retenção do tipo elevador. As aplicações de materiais específicos são as seguintes:

Condições regulares de operação: São usados ​​ferro dúctil QT400-15 e aço inoxidável 2Cr13, oferecendo alta relação custo-benefício, resistência à corrosão e resistência ao desgaste, adequados para água, vapor e meios de óleo comuns.

Condições de operação corrosivas: O aço inoxidável ZG1Cr18Ni9Ti é usado, oferecendo forte resistência a íons cloreto, ácido nítrico e outros meios corrosivos, adequado para dessalinização de água do mar, tubulações de corrosão química e outros cenários.

Condições operacionais de alta temperatura e alta pressão: São usados ​​materiais de liga resistentes a altas temperaturas, com resistência à temperatura de até 300 ℃ e resistência à pressão de até 4,0 MPa, adequados para sistemas de tubulação de alta temperatura e alta pressão em usinas de energia, caldeiras e outras aplicações.

Todos os materiais passam por testes físicos e químicos rigorosos para garantir a conformidade com os padrões, garantindo a qualidade do produto desde a fonte, prolongando a vida útil do produto, reduzindo a frequência de substituição e diminuindo os custos de aquisição de longo prazo para os clientes.

III. Vantagens do processo de fabricação

Temos duas principais bases de produção em Tianjin e Wenzhou, equipadas com equipamentos avançados de usinagem CNC e testes. Empregamos processos de produção padronizados para garantir a qualidade consistente de cada válvula de retenção do tipo elevador:

Usinagem de Precisão: Os principais componentes, como sedes de válvulas e discos de válvulas, são usinados com precisão em tornos CNC, garantindo alta precisão de usinagem e vedação hermética, reduzindo o risco de vazamento.

Testes rigorosos: Estabelecemos um sistema de testes abrangente, desde a inspeção da matéria-prima na chegada e verificações aleatórias durante a produção até testes hidrostáticos do produto acabado e testes de estanqueidade. Cada etapa atende aos padrões e produtos não qualificados são estritamente proibidos de sair da fábrica.

Produção Padronizada: Fabricamos de acordo com padrões como GB/T 12235-2022 e API 6D, garantindo compatibilidade com as principais especificações internacionais. Isso facilita a substituição de equipamentos existentes pelo cliente, reduzindo os custos de aquisição e substituição.

Cenários de aplicação de produto

A válvula de retenção do tipo elevação da válvula Zhongguan, com sua ampla adaptabilidade, pode ser aplicada a sistemas de dutos em vários campos, cobrindo setores industriais, municipais e ambientais. Os cenários de aplicação específicos são os seguintes:

I. Setor Industrial

Indústria Petroquímica: Adequado para dutos que transportam petróleo bruto, petróleo refinado e matérias-primas químicas, evitando refluxos que podem danificar equipamentos, resíduos e garantir a segurança da produção;

Setor de Energia: Utilizado em água de alimentação de caldeiras, água de resfriamento e tubulações de vapor em sistemas de geração térmica e hidrelétrica, evitando o fluxo reverso de meios e garantindo a operação estável das unidades geradoras;

Indústria Metalúrgica: Indicado para dutos que tratam águas residuais metalúrgicas e gases de combustão de alta temperatura, resistentes a meios corrosivos e determinadas temperaturas, garantindo o bom andamento dos processos metalúrgicos.

II. Setor Municipal e de Serviços Públicos

Tratamento de Água: Utilizado em tubulações de abastecimento e drenagem de água e tubulações de dosagem de produtos químicos de estações de tratamento de água e esgoto para evitar refluxo de esgoto e contaminação de água limpa, garantindo a operação estável do sistema de tratamento de água.

Aquecimento Municipal: Adaptado às tubulações de aquecimento centralizado urbano para evitar o refluxo de água quente, garantindo uma pressão de aquecimento estável e melhorando a eficiência do aquecimento.

Abastecimento e drenagem de água predial: Usado em sistemas de abastecimento de água e tubulações de proteção contra incêndio de edifícios altos para evitar o refluxo de mídia causado por flutuações de pressão na tubulação, garantindo água predial e segurança contra incêndio.

III. Condições Especiais de Operação

Dessalinização de água do mar: Fabricada em aço inoxidável resistente à corrosão, adequada para tubulações de transporte de água do mar e água dessalinizada, resistente à corrosão de meios de alta salinidade, garantindo um processo de dessalinização estável.

Condições operacionais de baixa temperatura: Produtos personalizados adaptáveis ​​a baixa temperatura, adequados para ambientes de baixa temperatura de -40 ℃ a 0 ℃, usados ​​em cadeia de frio e tubulações de transporte de fluidos de baixa temperatura, garantindo a função normal de prevenção de refluxo.

Condições de operação freqüentes de partida-parada: Adaptado para sistemas de tubulação com partida-parada frequente de bomba, como sistemas de circulação de água e sistemas de abastecimento de água de emergência, com resposta rápida de abertura e fechamento, reduzindo o impacto do golpe de aríete.
