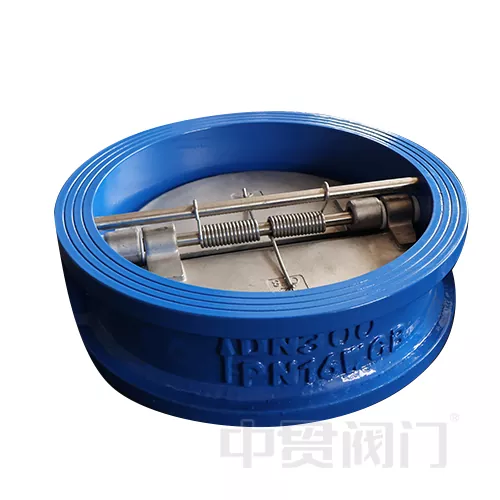

Válvula de retenção de placa dupla de bolas de ferro fundido

A válvula de retenção de placa dupla de pasta de ferro de ferro tem um bom desempenho em tomadas de bombas em arranha-céus, redes de aquecimento distrital e sistemas de processamento e limpeza de alimentos, como o modelo DN200, que suprimiu com sucesso as vibrações do corpo da bomba causadas pelo fluxo de água refrigerada no sistema de condicionamento de ar de um complexo comercial. Sua baixa resistência ao fluxo (valor do CV 0,6 ~ 1,2) e características livres de manutenção o tornam o equipamento preferido para efetividade e confiabilidade em cenários de baixa pressão.

Recursos estruturais e de design

A válvula de retenção da placa dupla de bolas de ferro fundido possui duas placas de válvula redonda simétrica (Material: Ferro dúctil) estão ligadas pelas dobradiças da mola, e a espessura é de 1/10 ~ 1/12 do diâmetro, foi o primeiro recurso, disco auxiliar de mola dupla.

O corpo de ferro fundido (ASTM A48 Classe 35b) é 40% mais leve e 60% menor de comprimento do que as válvulas de seleção flangeada, tornando-o adequado para instalação em espaços confinados. E a interface de fixação está em conformidade com o EN 1092-2 e suporta classes de pressão PN10-PN16.So podemos concluí-lo como corpo compacto.

O final é a abertura e fechamento de baixo torque. Prefusão de primavera otimizada, pressão de abertura do disco ≤0,05 bar, fechamento de tempo de resposta ≤0,5 segundos e o coeficiente de resistência ao fluxo (valor de kV) é de 0,6 ~ 1,2, que é adequado para fluxo anti-backflow e baixo sistema de cabeça na saída da bomba.

Vantagens de desempenho e aplicabilidade

1. Equilíbrio entre economia e durabilidade:

O custo do material de ferro fundido é 1/3 das válvulas de aço-de-padrão e pode suportar líquidos fracamente corrosivos (como resfriamento de água e esgoto doméstico) de pH 6 ~ 9 através da proteção do revestimento;

A vida útil do projeto é de 10 anos e a manutenção requer apenas a limpeza regular da placa da válvula.

2. Baixo risco de martelo de água:

A válvula dupla da placa da válvula incastada em torre de pateta de patecheca é fechada em estágios para reduzir o impacto da tubulação causado pela mudança repentina na taxa de fluxo, e o valor de pico da pressão de martelo de água medido é reduzido em 50%~ 70%;

3. Ampla compatibilidade:

Faixa de temperatura aplicável -20 ° C ~ 120 ° C, suporte a água, óleo e produtos químicos de baixa concentração (como solução de etileno glicol);

Pode ser instalado vertical ou horizontalmente para tubos de ferro fundido, PVC ou aço carbono (necessários da junta).
