As diferenças entre as válvulas de borboleta da linha central eVálvulas excêntricas de borboleta
1. Estrutura e princípio básicos

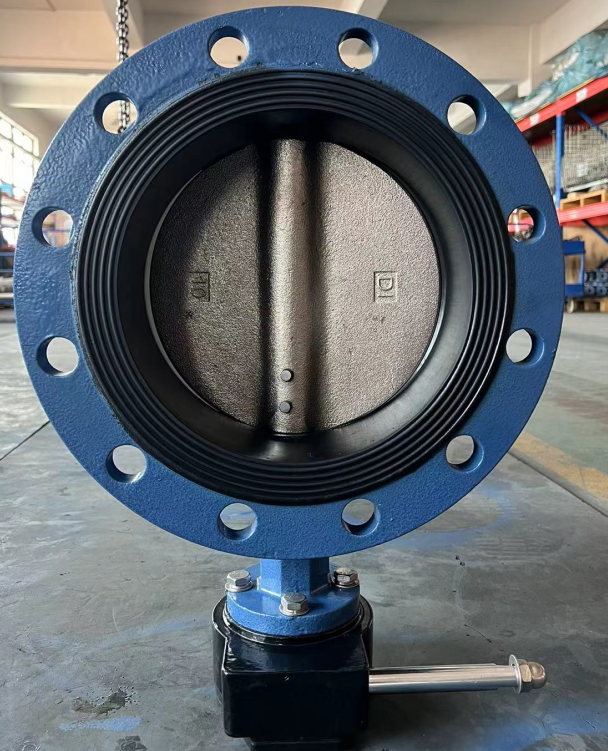

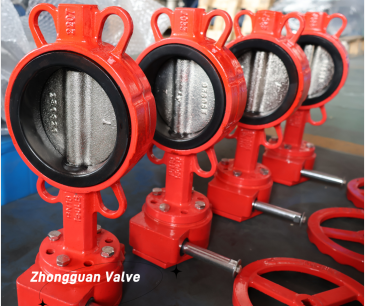

OVálvula de borboleta da linha centralé projetado simetricamente, com o eixo central da placa da válvula coincidindo com o eixo da tubulação. Atinge a vedação pela deformação da compressão do assento da válvula elástico (geralmente borracha). Sua estrutura é simples e o custo de fabricação é baixo, mas a placa da válvula sempre esfrega contra o assento da válvula durante o processo de abertura e fechamento, que é propenso a usar. A válvula excêntrica de borboleta melhora esse defeito através do design do deslocamento axial (excêntrico único, duplo excêntrico ou excêntrico triplo): excêntrico único move o eixo rotativo da linha central da superfície de vedação; O duplo excêntrico adiciona deslocamento axial nessa base; O triplo excêntrico adota ainda um design de vedação de superfície chanfrado, permitindo que a placa da válvula seja desativada do contato no instante de abertura, reduzindo significativamente o desgaste.
2. Cenários de comparação de desempenho e aplicação
A válvula borboleta média é adequada para mídia limpa, como água e ar com uma pressão de ≤1,6 mPa e uma temperatura abaixo de 120 ℃. É comumente usado na construção de sistemas de abastecimento de água e drenagem e sistemas de HVAC. O assento da válvula de borracha tem uma vida útil de aproximadamente 2-3 anos em condições frequentes de abertura e fechamento. Na válvula excêntrica de borboleta, o tipo excêntrico duplo pode lidar com mídia contendo partículas de rastreamento (como tratamento de águas residuais), com uma vida útil de até 5-8 anos; O tipo excêntrico usa um par de vedação de metal (como aço inoxidável + liga dura), com uma classificação de pressão de PN40 e um limite de temperatura de 650 ℃, e é particularmente adequado para condições de trabalho de alta pressão e alta temperatura em usinas de energia e indústrias petroquímicas, com uma vida útil de até 10 anos.
3. Análise econômica da seleção de modelos
Tomando a válvula DN300 como exemplo, o preço da válvula borboleta da linha central é de aproximadamente 2.000 a 5.000 yuan, enquanto o preço da válvula de borboleta excêntrica de três vedados é tão alta quanto 20.000 a 50.000 yuan. No entanto, considerando os custos de manutenção: a válvula da linha central pode precisar ser substituída anualmente em ambientes industriais, enquanto a válvula excêntrica de três seladas pode ser usada continuamente por 5 anos sem manutenção. Para sistemas industriais com mais de 10.000 operações de abertura e fechamento por ano ou forte corrosividade média, o custo total do ciclo de vida da válvula excêntrica de borboleta excêntrica de três sela é realmente menor. Recomenda-se que os sistemas civis comuns escolham o tipo de linha central, enquanto os sistemas industriais com produção contínua priorizam o design de três selações. Os produtos da válvula Zhongguan prolongaram a vida útil da válvula borboleta da linha central até 5 anos através de design otimizado e processamento preciso, e a válvula borboleta de três seladas pode atingir 15 anos, reduzindo significativamente o custo geral de uso para os usuários.
