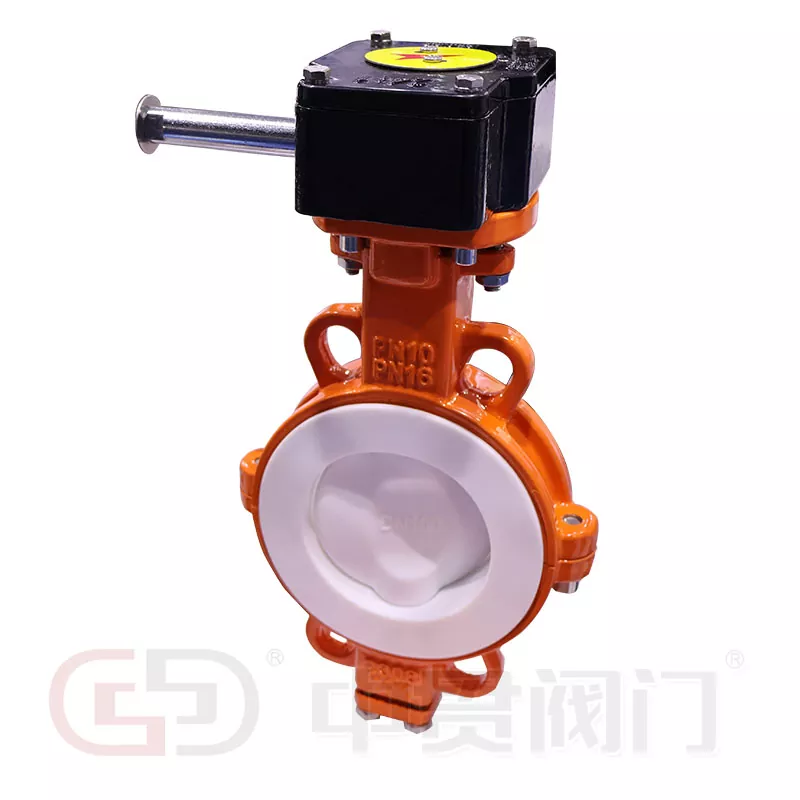

Válvulas de borboletasão componentes essenciais em várias aplicações industriais, fornecendo controle de fluxo eficiente em sistemas de tubulação. Seu design simples, confiabilidade e custo-efetividade os tornam uma escolha popular para regular líquidos e gases. Abaixo, quebramos a estrutura, o princípio de trabalho e as principais especificações das válvulas de borboleta para ajudá -lo a entender a funcionalidade e as vantagens deles.
Uma válvula borboleta consiste em várias partes fundamentais:
Corpo: Normalmente feito de materiais como ferro fundido, aço inoxidável ou PVC, o corpo abriga os componentes internos.
Disco: Um disco circular montado em um eixo rotativo, que controla o fluxo girando dentro do corpo da válvula.
Tronco: Conecta o disco ao atuador e permite a rotação.
Assento: Fornece uma vedação apertada entre o disco e o corpo quando a válvula é fechada. Os materiais comuns incluem EPDM, Viton ou PTFE.
Atuador: Opera a válvula manualmente, eletricamente ou pneumaticamente para girar o disco.
A operação de uma válvula borboleta é direta. Quando o atuador gira o caule, o disco se move paralelo ou perpendicular ao fluxo. Na posição aberta, o disco se alinha com o fluxo, permitindo queda de pressão mínima. Quando fechado, o disco gira 90 graus para bloquear completamente o fluxo. A operação de um quarto de volta garante um desligamento ou regulamentação rápida, tornando as válvulas de borboleta ideais para aplicações que exigem resposta rápida.
As válvulas de borboleta estão disponíveis em vários tamanhos, classificações de pressão e materiais para atender a diversos requisitos. Abaixo está uma visão geral detalhada das especificações padrão:
Tabela 1: padrãoVálvula de borboletaEspecificações
| Parâmetro | Detalhes |
|---|---|
| Faixa de tamanho | 2 polegadas a 48 polegadas |
| Classificação de pressão | Até 740 psi (classe 150/300) |
| Faixa de temperatura | -40 ° F a 600 ° F (-40 ° C a 315 ° C) |
| Materiais corporais | Ferro fundido, aço inoxidável, ferro dúctil, PVC |
| Materiais do disco | Aço inoxidável, bronze de alumínio, revestido |
| Materiais do assento | EPDM, NBR, VITON, PTFE |
| Tipos operacionais | Alavanca, equipamento, atuadores elétricos, pneumáticos |
Lista de aplicativos comuns:
Sistemas de tratamento de água e águas residuais
Indústrias químicas e petroquímicas
HVAC e sistemas de proteção contra incêndio
Processamento de alimentos e bebidas
Aplicações farmacêuticas e sanitárias
As válvulas de borboleta oferecem vários benefícios, incluindo design compacto, construção leve e baixos requisitos de manutenção. Sua capacidade de lidar com grandes capacidades de fluxo com queda de pressão mínima os torna superiores a muitos tipos alternativos de válvulas. Além disso, a versatilidade de uma válvula de borboleta permite ter um bom desempenho nas aplicações de limitação e liga/desliga.
Ao selecionar uma válvula borboleta, considere fatores como compatibilidade com fluidos, classificações de temperatura por pressão e método de atuação para garantir o desempenho ideal. Com sua construção robusta e operação eficiente, as válvulas de borboleta continuam sendo uma das principais opções para engenheiros e profissionais do setor em todo o mundo.
