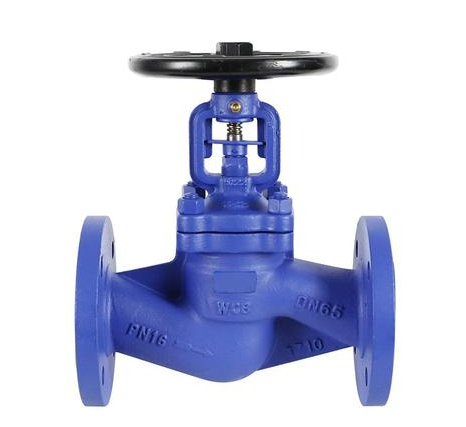

O tubo onduladoVálvula de paradaé uma válvula de parada especialmente projetada. Sua principal característica é que um conjunto de tubos corrugados de metal é usado como o elemento de vedação em movimento na posição da haste da válvula, fornecendo uma garantia dupla em comparação com a vedação tradicional de embalagem. Isso permite demonstrar vantagens significativas em muitas condições de trabalho exigentes.
Aqui estão suas principais vantagens:
1. Vazamento externo zero absoluto (vazamento externo zero)
Esta é a característica mais crucial e importante da válvula de parada de fole.
Válvulas tradicionais: eles dependem de pressionar a embalagem (como grafite, PTFE) para selar oválvulatronco. Com o tempo, a embalagem se desgastará e envelhece, resultando no vazamento do meio da haste da válvula.
Válvula de fole: uma extremidade do fole é soldada na haste da válvula e a outra extremidade é soldada na tampa da válvula, formando uma barreira de metal focada dinâmica. Quando a válvula é aberta ou fechada, o movimento para cima e para baixo da haste da válvula é absorvido pela expansão e contração dos fole, e o meio é completamente fechado dentro dos fole, eliminando fundamentalmente a possibilidade de vazamento através da vedação da haste da válvula. Isso é de importância crucial em situações em que o manuseio de mídias tóxicas, prejudiciais, inflamáveis, explosivas, radioativas ou caras é necessária.
2. Maior segurança e proteção ambiental
Devido à sua característica de vazamento externo zero, aumenta significativamente o nível de segurança e a capacidade de proteção ambiental da instalação de produção.
Protegendo a segurança do pessoal: evita o risco de os operadores entrarem em contato com produtos químicos perigosos ou gases nocivos.
Compatiante com regulamentos estritos: atender aos regulamentos de proteção ambiental cada vez mais rigorosos internacionalmente (como EPA, TA-LUFT) e os requisitos de saúde, segurança e meio ambiente (HSE) da fábrica.
Prevenindo energia eprodutoPerda: para meios de processo caros (como produtos químicos de alta pureza, gases raros), vazamento zero significa resíduos zero.
3. Design duplo de selagem, extremamente confiável
A válvula de parada de fole geralmente adota uma estrutura de vedação dupla "fole + embalagem".
A primeira vedação: o fole de metal, que desempenha a principal função de vedação e isola o meio.
O segundo selo: a caixa de embalagem tradicional. Mesmo que os fole se rompem devido a uma situação inesperada, a caixa de embalagem ainda pode servir como selo de backup por um período de tempo, fornecendo tempo de buffer para manutenção e desligamento do sistema, aumentando significativamente a redundância de segurança do sistema.
4. Vida de serviço mais longa
A estrutura do tubo ondulado protege a câmara de embalagem interna, impedindo que ela seja corroída, corroída e afetada por altas temperaturas pelo meio.
A embalagem só começa a funcionar após o fracasso dos falhar. Portanto, a vida útil da embalagem é extremamente longa, reduzindo significativamente a frequência e o custo da manutenção diária e a substituição da embalagem.
5. Adequado para condições adversas
Altas condições de vácuo: o pequeno vazamento de enchimentos tradicionais é inaceitável em sistemas de alto vácuo. A característica absoluta de vedação do fole o torna a escolha ideal para sistemas de vácuo de alto vácuo e ultra-alto.
Temperaturas extremas: folha de metal (geralmente feita de aço inoxidável ou ligas) pode tolerar uma faixa de temperatura mais ampla que os preenchimentos não metálicos e ter um desempenho excepcionalmente bem em condições de alta temperatura.
Médio corrosivo: diferentes materiais (como hastelloy, monel etc.) podem ser selecionados para os fole de acordo com as características do meio para resistir à corrosão.
6. Reduza o custo do ciclo de vida
Embora o custo inicial de compra da válvula de parada de tubo ondulado seja maior que o da válvula de parada comum, de uma perspectiva geral do ciclo de vida, seu custo total pode ser menor.
Baixo Custo de Manutenção: Reduz o número de desligamentos devido à substituição do preenchimento e aos custos de mão -de -obra e material de manutenção associados.
Baixo custos de segurança: evita possíveis incidentes de segurança, multas de poluição ambiental e perdas de parada de produção causadas por vazamentos.
Baixo custo operacional: evita a perda de materiais valiosos.
Cenários de resumo e aplicação
Em resumo, a vantagem central da válvula de parada de tubo ondulada está no uso de um tubo ondulado de metal para obter um vazamento absolutamente zero para o selo dinâmico da haste da válvula, fornecendo assim excelente segurança, simpatia ambiental e confiabilidade.
É particularmente aplicável às seguintes situações -chave:
Produtos químicos tóxicos/altamente tóxicos: como gás cloro, fosgeno, sulfeto de hidrogênio, etc.
Mídia inflamável e explosiva: como hidrogênio, gás petrolífero liquefeito (GLP), hidrocarbonetos leves, etc.
Mídia fortemente corrosiva: como ácidos, bases, etc.
Sistema de alto vácuo: como nas indústrias semicondutores, fotovoltaicas e aeroespaciais.
Substância extremamente perigosa: material radioativo.
Médio precioso: impedir a perda de produto.
Para ambientes com requisitos rígidos: fábricas que precisam atender aos rígidos padrões de emissão.
Ao fazer uma seleção, deve -se prestar atenção especial ao material dos fole, à qualidade da soldagem, à vida útil da fadiga (geralmente exigindo mais de 10.000 ciclos de abertura e fechamento), bem como as qualificações e a experiência do fabricante.
