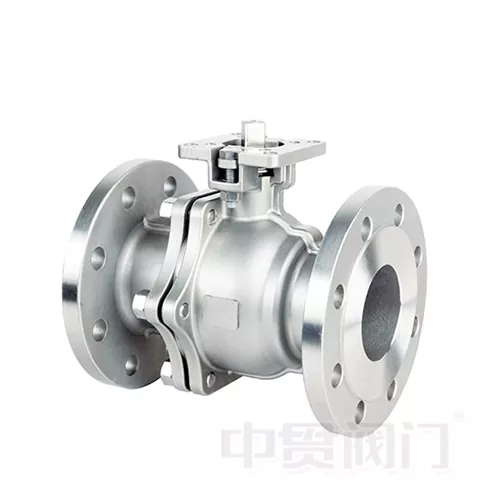

Válvula de esfera de aço inoxidável de plataforma alta com flange padrão ASME

A válvula esfera de aço inoxidável com flange padrão ASME é uma válvula industrial de nível profissional projetada para lidar com meios corrosivos, condições de alta temperatura/alta pressão e requisitos rigorosos de vedação em sistemas de controle de fluidos.

O corpo da válvula e todas as peças molhadas são fabricadas em aço inoxidável premium (CF8 / CF8M / CF3M disponível), combinado com flanges padrão ASME B16.5 para garantir uma conexão segura e confiável aos sistemas de tubulação. Em comparação com as válvulas de esfera convencionais, o exclusivodesign integrado de alta plataformaapresenta uma base de montagem padronizada ISO 5211 diretamente na parte superior do corpo da válvula, permitindo a instalação rápida de atuadores pneumáticos, elétricos ou eletro-hidráulicos sem suportes adicionais.

Como um dos principais produtos daVálvula Zhongguan, esta válvula esférica tem sido amplamente utilizada na transmissão de petróleo e gás, sistemas de reatores químicos, linhas sanitárias de qualidade alimentar, sistemas farmacêuticos de água purificada, dessalinização de água do mar e sistemas de lastro marinho. Com excelente resistência à corrosão, vedação estanque e sem vazamento e design à prova de fogo, ele oferece operação estável a longo prazo, ao mesmo tempo que reduz significativamente a frequência de manutenção e o custo total de propriedade.

Principais vantagens técnicas

1. Excelente resistência à corrosão e alta temperatura

• Opções de materiais: Corpo e esfera da válvula feitos de CF8 / CF8M (aço inoxidável 304/316) ou CF3M de qualidade superior (316L). O conteúdo otimizado de níquel, cromo e molibdênio oferece excelente resistência a ácido sulfúrico, ácido clorídrico, soluções alcalinas, névoa salina e vários solventes orgânicos.
• Faixa de temperatura: Adequado para -29°C a +250°C (extensível até +350°C com opções de embalagem para alta temperatura). Funciona de forma confiável em linhas de vapor, sistemas de óleo quente e outras aplicações de alta temperatura sem falha de vedação ou deformação do corpo.
• Meios Compatíveis: Petróleo bruto, gás natural, soluções ácidas/alcalinas, água do mar, solventes farmacêuticos, materiais alimentícios, meios contendo cloro, etc.

2. Vazamento zero à prova de bolhas + design à prova de fogo

• Classificação de vazamento: Testado de acordo com ISO 5208 Classe VI (à prova de bolhas) — nenhum vazamento visível sob pressão nominal. Ideal para meios tóxicos, inflamáveis ​​ou de alto valor.
• Estrutura à prova de fogo: Superfície de vedação secundária metal-metal entre a esfera e a sede. Mesmo após a queima da sede macia, a válvula mantém o fechamento básico, atendendo aos padrões de segurança contra incêndio API 607/ISO 10497.
• Design antiestático: A mola antiestática entre a haste e a esfera garante uma dissipação confiável de carga, eliminando riscos de explosão devido ao acúmulo de estática.

3. Estrutura Integrada de Alta Plataforma – Montagem do Atuador em 5 Minutos

• Padrão de interface: A plataforma alta está em conformidade com a ISO 5211, correspondendo diretamente às principais marcas de atuadores pneumáticos e elétricos — sem necessidade de placas adaptadoras ou suportes personalizados.
• Eficiência de instalação: A montagem do atuador no local requer apenas aparafusamento + acoplamento da haste. Uma pessoa pode concluir o trabalho em 5 minutos, economizando 2/3 do tempo de instalação em comparação com as válvulas tradicionais montadas em suporte.
• Estabilidade operacional: A plataforma integrada encurta a distância de transmissão entre o atuador e a haste, reduzindo a folga e melhorando o ciclo de vida e a precisão do feedback de posição.

4. Baixa resistência ao fluxo e alto valor Cv – economia de energia

• Projeto do caminho de fluxo: O projeto de passagem completa ou padrão com contornos internos suaves minimiza a queda de pressão. Os modelos full-bore fornecem um valor de Cv quase idêntico ao tubo do mesmo tamanho, preservando as características originais de vazão do sistema.
• Economia de energia: Baixa resistência ao fluxo significa redução no consumo de energia de bombeamento. Para operações contínuas 24 horas por dia, 7 dias por semana em estações de tratamento de produtos químicos ou de água, a economia anual de eletricidade pode ser substancial.

5. Prevenção de vazamentos em vários níveis e longa vida útil

• Vedação da haste: A gaxeta de PTFE com anel em V com pré-tensão acionada por mola compensa automaticamente o desgaste - não é necessário aperto frequente da sobreposta.
• Suporte de esfera: O design de esfera flutuante ou montada em munhão (dependendo do tamanho) com buchas autolubrificantes reduz o torque e prolonga o ciclo de vida. Testado para >50.000 ciclos de comutação por GB/T 12237.

Aplicações e indústrias típicas

Fácil instalação e baixa manutenção

• Conexão de flange: Em conformidade com ASME B16.5 (Classe 150/300/600). Ajuste direto em flanges de tubos padrão – sem necessidade de modificação personalizada.
• Desmontagem Rápida: Atuador aparafusado diretamente na plataforma. A remoção do atuador para operação manual de emergência ou inspeção não afeta o corpo da válvula ou a conexão da tubulação.
• Manutenção em linha: modelos selecionados suportam desmontagem em linha (verifique o projeto específico) — substitua as sedes ou vedações sem remover a válvula inteira da tubulação, reduzindo significativamente o tempo de inatividade.
• Intervalo de manutenção: Em condições normais, inspecione a vedação da gaxeta e o torque operacional a cada 12 meses. A vida útil real pode exceder 5 anos dependendo do meio e da frequência do ciclo.

Especificações Técnicas

Opções disponíveis

• Tipo de atuador: Engrenagem sem-fim manual / Pneumático de ação simples/dupla / Elétrico (24V/110V/220V/380V) / Eletro-hidráulico
• Material do assento: PTFE / RPTFE / PEEK / vedação rígida de metal
• Tratamento de esfera: Polido espelhado / Endurecimento nitretado / Revestimento de carboneto de tungstênio
• Opções Especiais: Dispositivo de travamento / Porta de purga / Haste estendida / Revestimento de isolamento

Por que escolher a válvula Zhongguan?

• Padrões de fabricação: Estrita conformidade com os padrões ASME, API, ISO, GB/T. Certificados de materiais, relatórios de testes de pressão e certificações de segurança contra incêndio disponíveis.
• Garantia de qualidade: 100% testes de pressão de fábrica + testes de vedação. Cada válvula tem garantia de atender aos parâmetros especificados.
• Resposta rápida: Produtos com estoque padrão enviados em 24 horas. Pedidos fora do padrão/personalizados entregues em 2 a 4 semanas.
• Suporte Técnico: Atendimento completo desde cálculo de dimensionamento e orientação de instalação até manutenção pós-venda.
