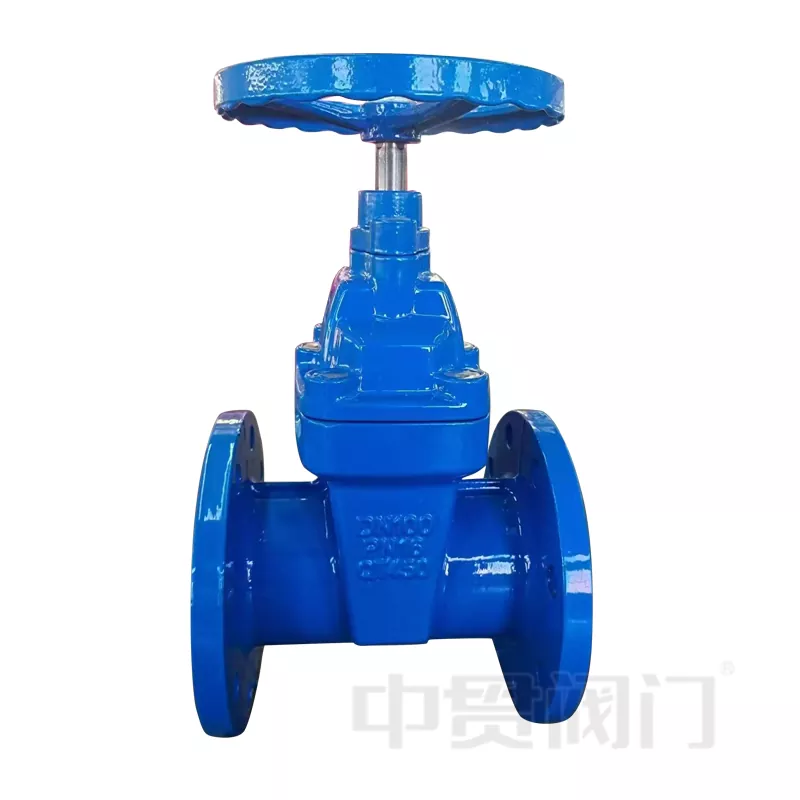

Válvula de gaveta com vedação de latão JIS 5k ou 10k

Como fornecedor chinês, a válvula de gaveta com vedação de latão JIS 5k ou 10k da Zhongguan Valve é um produto de válvula de gaveta fabricado estritamente de acordo com os padrões industriais japoneses e é amplamente utilizado no mercado do sudeste asiático. Este produto está em conformidade com JIS B2032 (padrão de válvula de gaveta) e JIS B2071/JIS B2220 (padrões de extremidade de flange) e é usado principalmente em sistemas de tubulação para meios comuns, como água, vapor e óleo.

Descrição detalhada

Padrões e classificação de pressão

Esta válvula de vedação de latão JIS 5k ou 10k é produzida para atender aos requisitos comuns de tubulação JIS e é fácil de combinar com os sistemas padrão japoneses existentes.

Padrão de projeto:

JIS B2032 (válvula gaveta)

Padrão de flange:

JIS B2220

Classe de Pressão:

JIS 5K – adequado para sistemas de baixa pressão

JIS 10K – aproximadamente PN16 (1,6 MPa)

Faixa de tamanho nominal:

DN15 – DN600

1/2" – 24"

(A faixa de tamanho real depende da capacidade de produção)

Parâmetros Técnicos

Parâmetros técnicos - Válvula gaveta com vedação de latão JIS 5K / 10K

Estrutura e descrição do material

A válvula gaveta com vedação de latão JIS 5k ou 10k adota uma estrutura clássica e confiável, com foco na durabilidade e estabilidade de vedação.

• Corpo e castelo da válvula

Material: Latão ou Bronze (Cobre Fundido)

Boa resistência à corrosão

Adequado para meios não corrosivos, como água e vapor

Amplamente utilizado em sistemas prediais e industriais

Superfície de vedação de metal de liga de cobre

Superfície niquelada ou cromada opcional para melhorar a resistência ao desgaste

Opção de vedação macia disponível (PTFE) para condições especiais de trabalho

• Conexão e Operação

Conexão flangeada, totalmente compatível com tubulações padrão JIS

Operação padrão: Volante

Opcional: Caixa de câmbio (para tamanhos grandes), Atuador elétrico (demanda de automação)

Vantagens do produto

Projeto de vedação de metal de latão

Melhor resistência a altas temperaturas em comparação com vedações de borracha

Desempenho de vedação estável durante uso prolongado

Resistência a baixo fluxoança

Projeto de furo completo

Perda de pressão reduzida, adequada para tubulações de alto fluxo

Llonga vida útil

O material de latão resiste à incrustação e à oxidação

Baixa frequência de manutenção

Ampla gama de aplicações

Sistemas de água

Tubulações de vapor

Petróleo e meios industriais em geral

(Para meios corrosivos, recomenda-se tratamento especial do material)

Princípio de funcionamento

A válvula opera girando o volante para mover a haste e a placa da guilhotina para cima ou para baixo:

Quando totalmente aberta, a passagem do fluxo é reta e desobstruída

Quando fechadas, as superfícies de vedação em liga de cobre se ajustam firmemente para evitar vazamentos

Estrutura simples garante operação estável e fácil manutenção

Este design torna a válvula adequada para aberturas e fechamentos frequentes em sistemas industriais e prediais.

Aplicações Típicas

Indústria química

Plantas farmacêuticas Fábricas de processamento de alimentos

Sistemas Construtivos

Sistemas HVAC

Abastecimento de água e drenagem

Sistemas de energia e aquecimento

Tubulações de vapor da sala de caldeiras

Estações de troca de calor
