A conexão do tipo wafer é um método de fixaçãoválvulas(especialmenteválvulas borboleta, válvulas de retenção, etc.) entre flanges de tubos usando parafusos longos. Sua característica definidora é: a válvula não possui flanges próprios integrados; em vez disso, parafusos longos passam pelos flanges dos dois tubos para fixar a válvula no meio.
Economia de espaço: O comprimento da válvula wafer (dimensão face a face) é de 1/3 a 1/4 do comprimento de uma válvula flangeada.
Redução de custos: Elimina forjamento/usinagem de dois flanges integrados no corpo da válvula.
Leve: Pode ser manuseado manualmente sem equipamento de elevação, especialmente para grandes diâmetros (por exemplo, DN200 e superiores).
Não pode ser removido de forma independente: Para substituir uma válvula wafer, ambos os flanges do tubo devem ser desconectados (ou seja, o tubo deve ser afastado). Portanto, não pode ser utilizado em becos sem saída de tubos ou onde apenas um lado seja acessível.
Requer um bom alinhamento: Flanges de tubo desalinhados podem torcer a válvula e causar falha na vedação.
Não para pressão muito alta: Normalmente utilizado em pressão baixa a média (≤ PN40 / Classe 300); pressão ultra-alta pode distorcer o corpo da válvula.

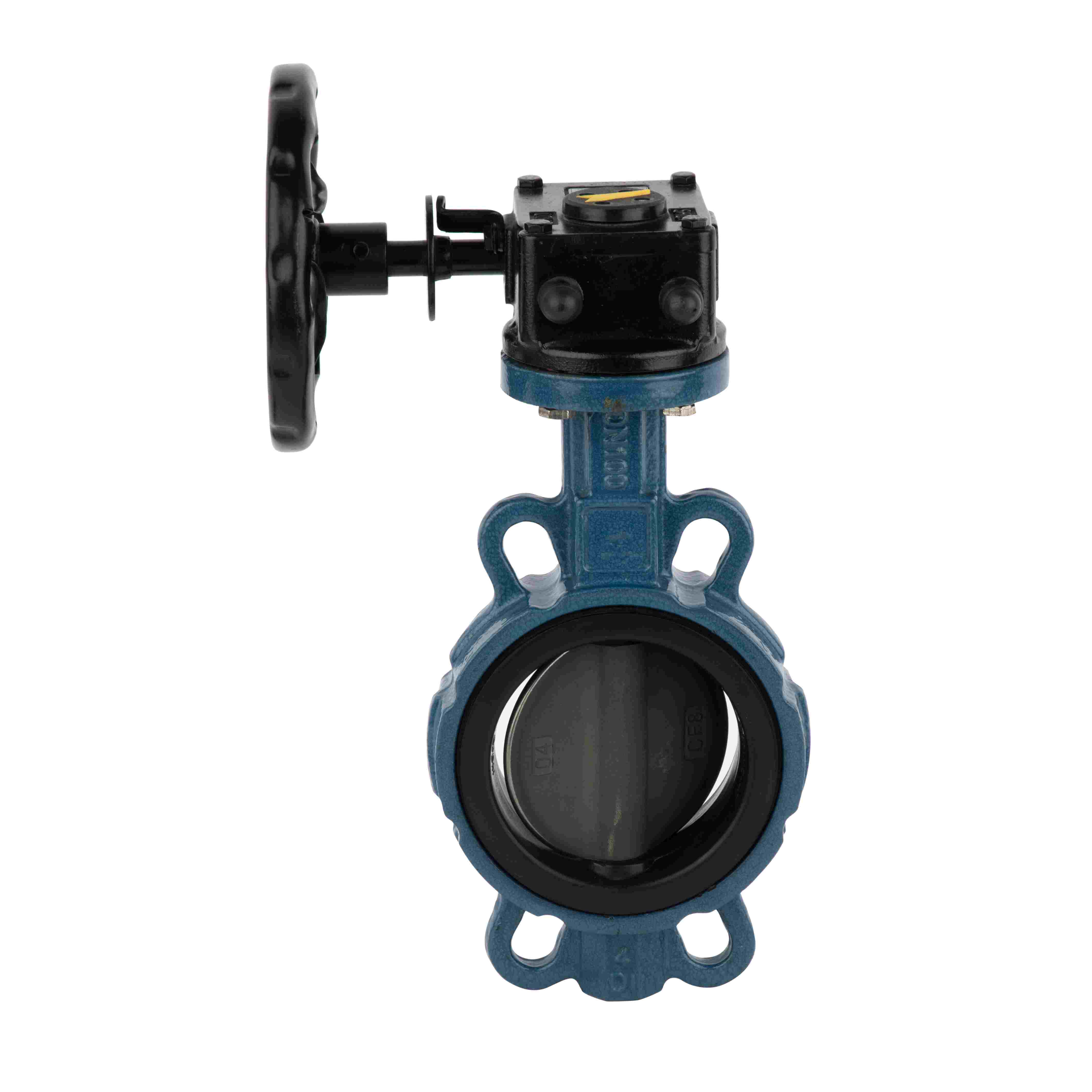

Válvulas borboleta Wafer: Tratamento de água, HVAC, sistemas de proteção contra incêndio – comuns devido ao baixo custo e fácil instalação.
Válvulas de retenção wafer: Evitam refluxo; muito mais curto que as válvulas de retenção oscilantes, fixadas diretamente entre os flanges.
Válvulas revestidas com wafer: aplicações resistentes à corrosão.
O comprimento do parafuso deve ser calculado com precisão:
2 × espessura do flange do tubo + comprimento face a face da válvula + 2 × espessura da junta + 2 × altura da porca
Use padrões de conexão de wafer apropriados (por exemplo, EN 593, API 609, GB/T 12238) com padrões de flange de tubo correspondentes (por exemplo, GB/T 9119, HG/T 20592).
Aplique um torque uniforme nos parafusos para evitar fixação irregular, o que pode causar emperramento do disco (um problema comum com válvulas borboleta).
O tipo Wafer é um projeto de conexão que visa leveza, baixo custo e instalação rápida. Essencialmente, trata a válvula como um “componente preso” entre dois flanges de tubo. A seleção deve considerar a classificação de pressão, o acesso para manutenção e a frequência de remoção.
