O que é uma conexão tipo Lug?

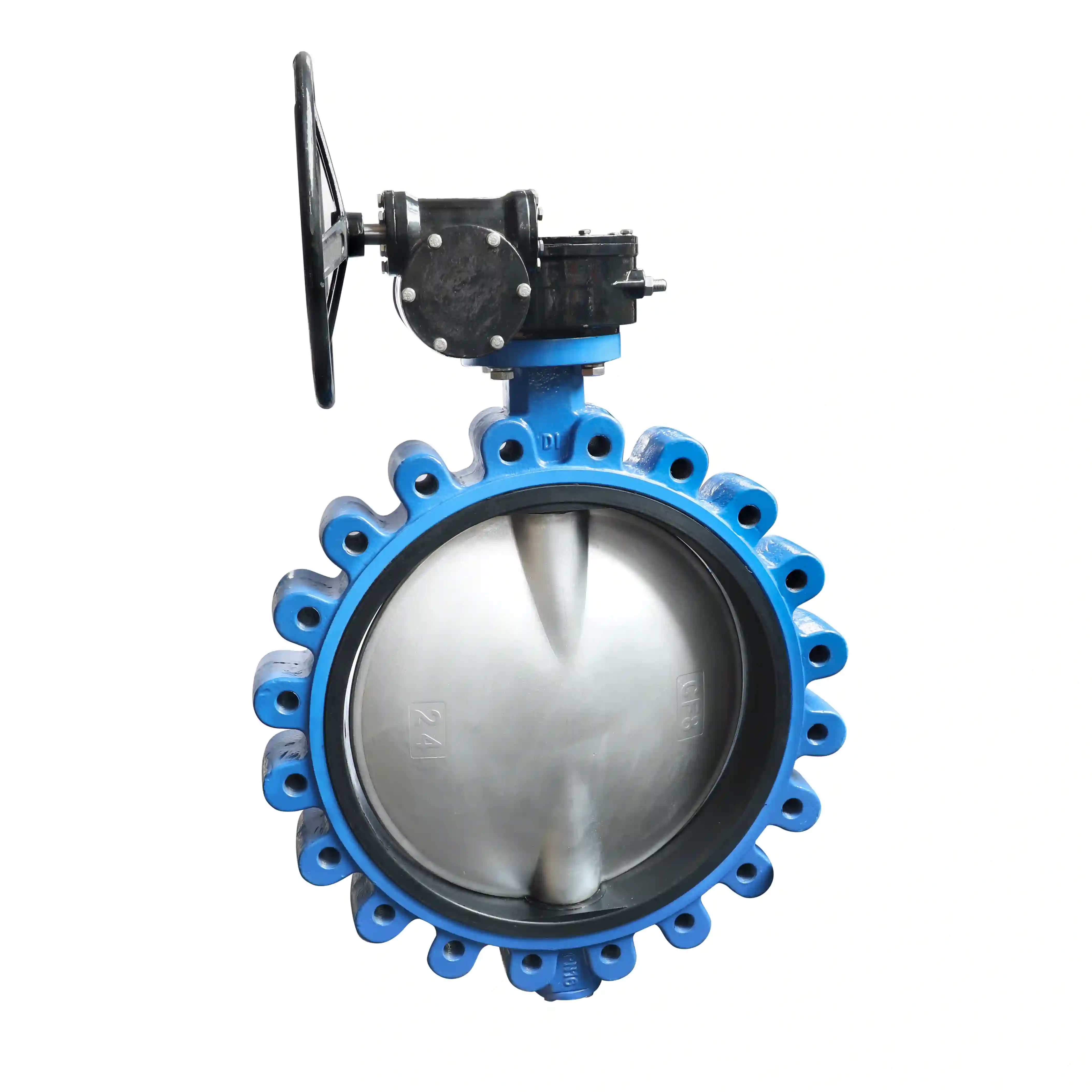

"Conexão tipo lug" normalmente se refere ao método de instalação de uma válvula borboleta tipo lug entre os flanges do tubo. Este método de conexão é muito comum em sistemas de tubulação industrial. Seu nome deve-se ao fato de o corpo da válvula ter estruturas de "lug" com orifícios para parafusos.

Para entender melhor esse método de conexão, ele pode ser comparado a outro tipo comum: a conexão tipo wafer.

Principais recursos e etapas de instalação

Conexão independente, sem interferência: A característica mais notável de uma conexão tipo lug é que os tubos de cada lado são fixados de forma independente à válvula por meio de parafusos. Ou seja, o flange do lado esquerdo é aparafusado às saliências esquerdas da válvula e o lado direito é aparafusado de forma semelhante às saliências direitas. Isto permite que cada lado da tubulação seja removido de forma independente, sem afetar a vedação do lado oposto.

Método de instalação:

Coloque oválvula borboleta tipo lugentre dois flanges de tubo e alinhe os furos dos parafusos.

Use parafusos para fixar firmemente o flange de cada lado aos furos roscados ou passantes nas saliências correspondentes da válvula.

Ponto-chave: Ao contrário das conexões tipo wafer, os parafusos não precisam passar completamente por toda a válvula, de um lado a outro. Portanto, os parafusos são mais curtos, facilitando a instalação e a manutenção.

Por que esse método de conexão é necessário?

Este design oferece várias vantagens distintas:

Facilita o serviço "sem saída": Quando a válvula precisa ser instalada na extremidade de uma tubulação (por exemplo, como válvula de drenagem na terminação da tubulação), há apenas um flange em um lado. Uma válvula tipo lug pode ser aparafusada diretamente a esse único flange – algo que uma válvula tipo wafer não pode fazer.

Melhor estabilidade do sistema: Em comparação com as válvulas do tipo wafer, que dependem de parafusos longos que as prendem entre os flanges, a fixação independente das válvulas do tipo lug fornece um suporte mais forte. Em aplicações onde as tubulações sofrem vibração ou pressão flutuante, este método de conexão oferece maior estabilidade e confiabilidade.

Manutenção mais fácil: Como os dois lados da tubulação estão conectados de forma independente, quando for necessário fazer manutenção ou substituir a válvula, apenas o lado que precisa ser trabalhado precisa ser desmontado. Não há necessidade de desconectar ambos os lados da tubulação simultaneamente, reduzindo significativamente o tempo de inatividade.
