A soldagem de topo é um método de soldagem onde as extremidades de duas peças são colocadas frente a frente, aquecidas simultaneamente em toda a superfície da extremidade, e a pressão é prática para alcançar a ligação atômica entre as duas peças no estado sólido, unindo-as em uma só peça.
Para ajudá-lo a entender de forma mais impressionante, é fornecida uma comparação de muitas perspectivas:
| Item de comparação |
Soldagem de topo |
Soldagem de soquete |
| Método de conexão |
As extremidades são alinhadas e soldadas diretamente |
Uma extremidade é inserida na outra e soldada em filete na parte externa |
| Faixa de tamanho de tubo |
Normalmente usado para DN50 e superior |
Normalmente usado para DN50 e menores |
| Tipo de solda |
Solda de topo, penetração total |
Solda de filete, não totalmente penetrada |
| Lacuna Interna |
Sem degrau, parede interna lisa |
Existe lacuna, que pode acumular mídia ou causar corrosão |
| Método de inspeção |
Pode ser radiografado (RT), alta confiabilidade |
Difícil de radiografar (RT), principalmente MT ou PT |
| Capacidade de Força |
Capaz de suportar cargas mais altas de pressão, temperatura e fadiga |
Adequado para condições estáticas e de baixa pressão |

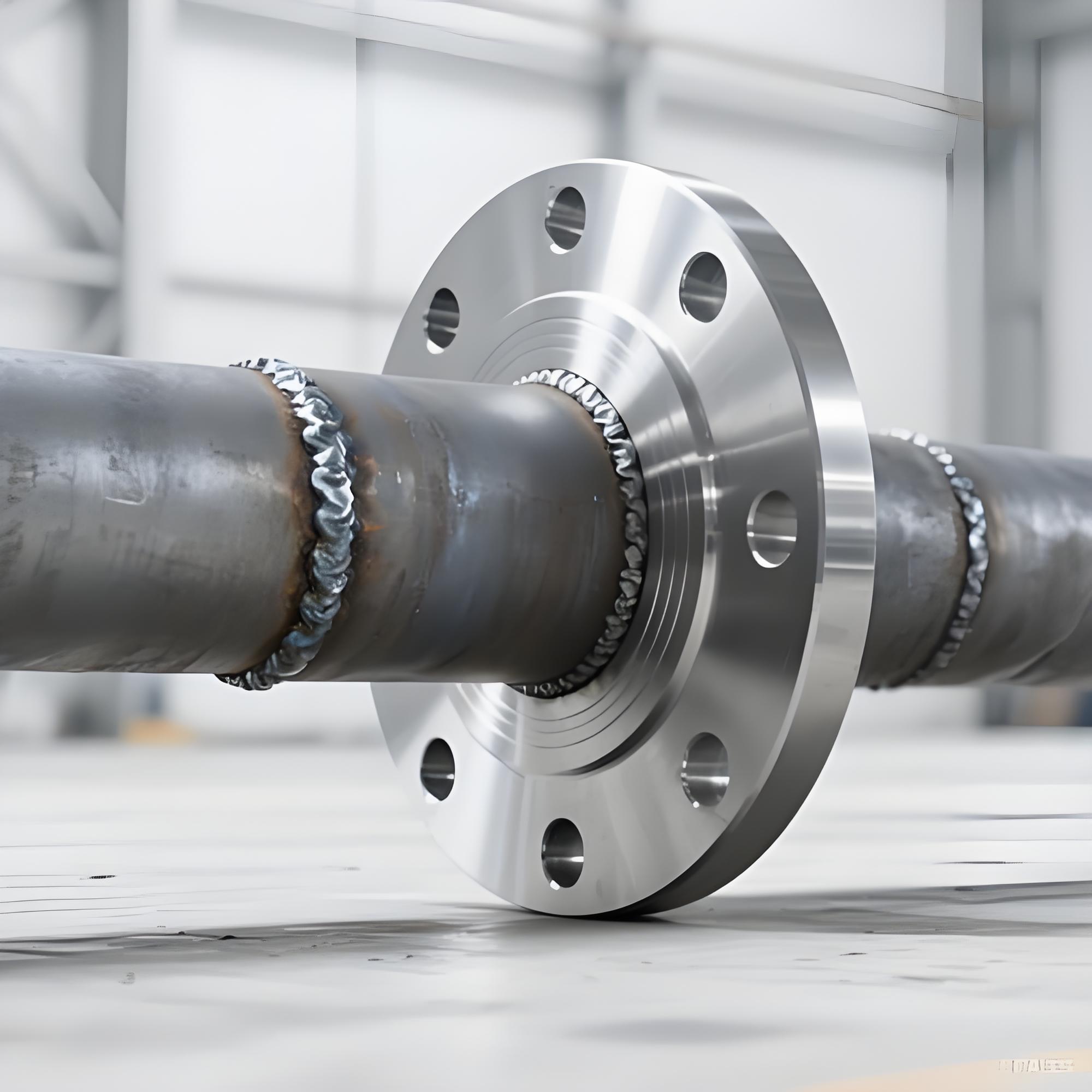

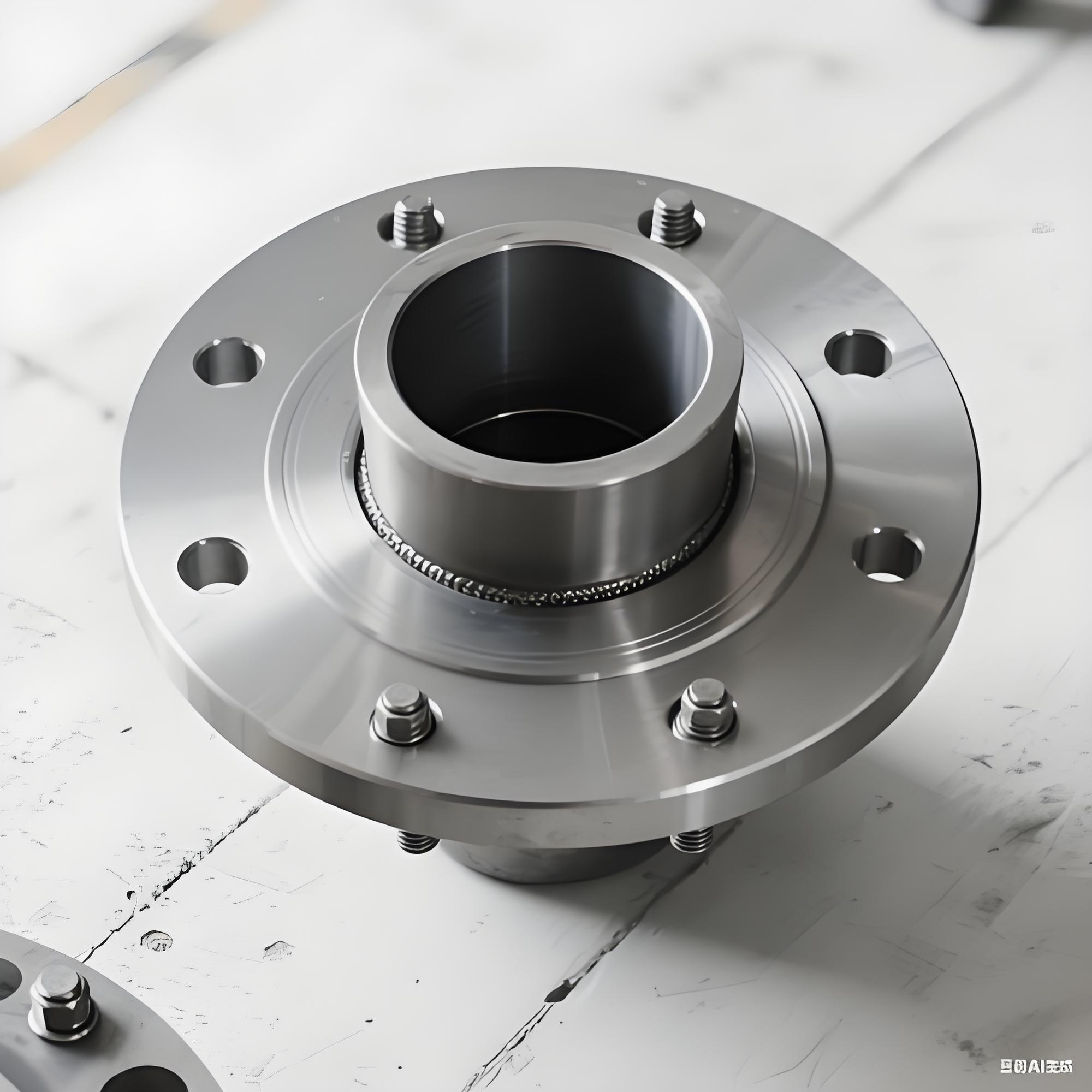

| Item de comparação |
Soldagem de topo |
Conexão flangeada |
| Natureza da Conexão |
Permanente, não removível |
Removível, fácil de manter e substituir |
| Ponto de vedação |
Sem vedação de junta; a solda em si é a vedação |
Depende de juntas e parafusos; existem possíveis pontos de vazamento |
| Condições de Serviço |
Alta temperatura, alta pressão, ciclos de temperatura severos |
Condições convencionais, podem ser atualizadas com diferentes classificações de juntas |
| Instalação e Manutenção |
Requer soldador qualificado; difícil de modificar após a soldagem |
Montagem rápida com aperto de parafusos; conveniente para inspeção |
| Peso e Espaço |
Estrutura compacta, sem flanges, economiza espaço e material |
Os flanges ocupam mais espaço, acrescentam peso e custo |
| Aplicações Típicas |
Linhas principais de vapor, linhas de serviço de hidrogênio, conexões de válvulas de alta temperatura e alta pressão |
Interfaces de equipamentos, válvulas ou seções de tubos que requerem desmontagem regular |

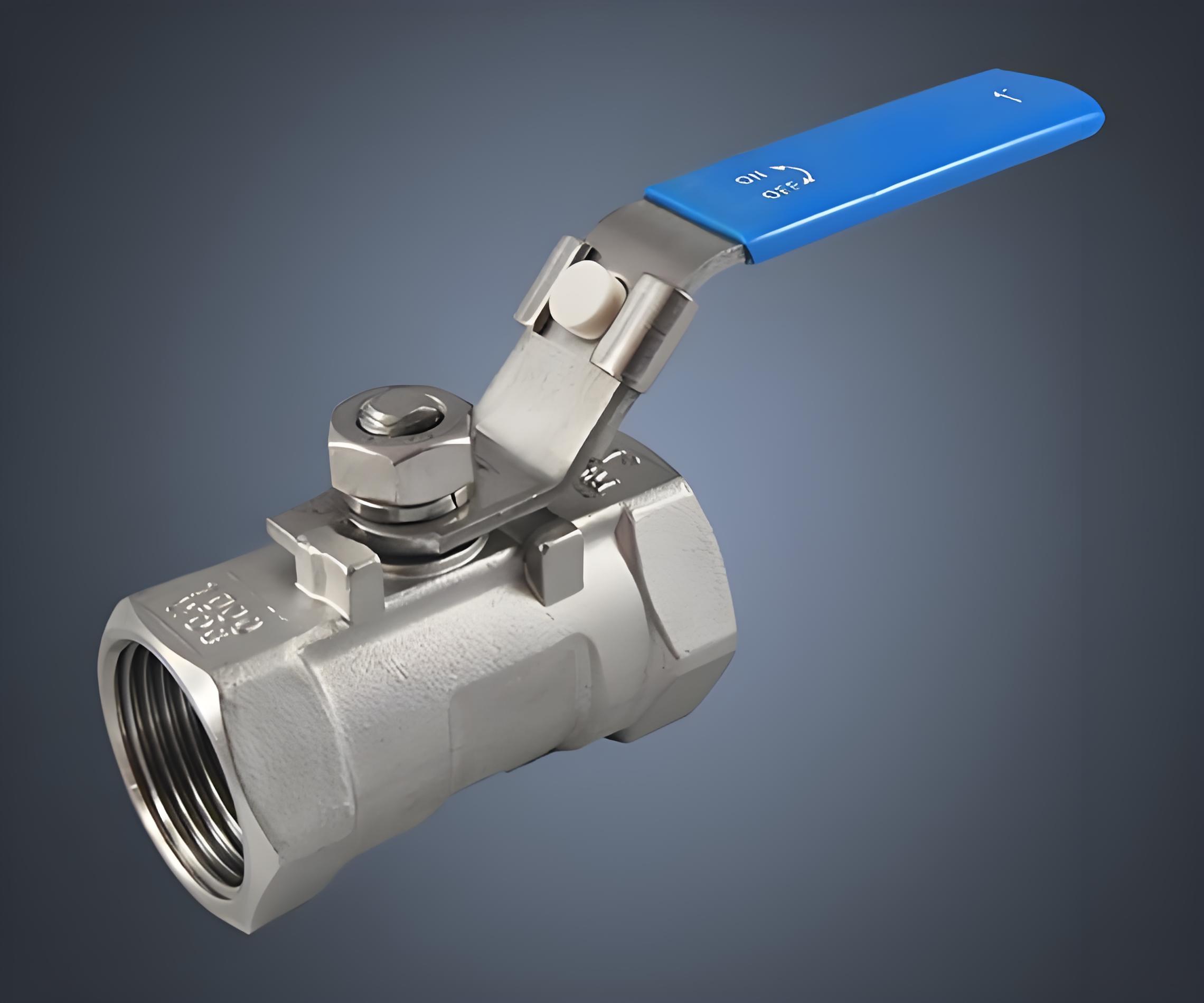

| Item de comparação |
Soldagem de topo |
Conexão rosqueada |
| Confiabilidade de vedação |
Extremamente alto, sem vazamento (se a solda estiver correta) |
Baixo, depende de selante ou fita PTFE; pode se soltar sob vibração |
| Limite de pressão/temperatura |
Pode ser usado para pressão ultra-alta e temperatura ultra-alta |
Limitado a pressão média/baixa e temperatura normal ou moderada |
| Força da conexão |
Fundido integralmente, resistência próxima ao metal base |
Concentração de tensão na raiz do fio |
| Dificuldade de instalação |
Requer equipamento de soldagem e soldador qualificado |
Necessita apenas de ferramentas manuais; pode ser montado rapidamente no local |
| Risco de vazamento |
Quase nenhum vazamento se a solda estiver correta |
O vazamento pode ocorrer gradualmente com ciclos de temperatura ou vibração |
Em uma frase: A soldagem de topo é o método de conexão mais forte, confiável e não removível, adequado para condições de serviço severas de grande diâmetro, alta temperatura, alta pressão e sem vazamento.
