Nos sistemas industriais modernos, a eficiência, a segurança e a automação já não são opcionais – são essenciais. Um componente que desempenha um papel crítico na consecução desses objetivos é oVálvula borboleta acionada pneumática. Amplamente utilizado em sistemas de tratamento de água, processamento químico, geração de energia, alimentos e bebidas e HVAC, esse tipo de válvula combina um design mecânico simples com automação pneumática confiável. Sua resposta rápida, estrutura compacta e baixos requisitos de manutenção fazem dele a escolha preferida para aplicações de controle liga-desliga e de estrangulamento.
Este artigo fornece uma visão geral profissional e aprofundada doVálvula borboleta acionada pneumática, incluindo como funciona, principais vantagens, parâmetros técnicos, orientação de seleção e perguntas comuns que os compradores fazem antes de tomar uma decisão.

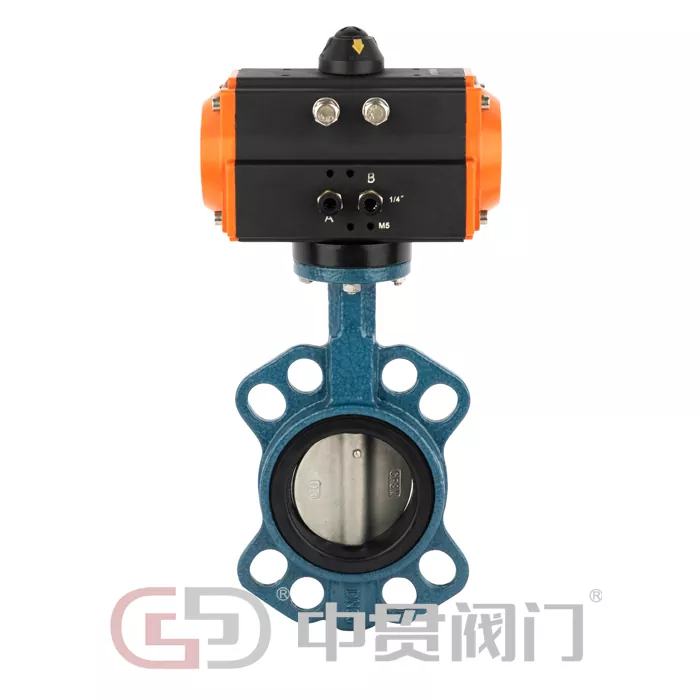

A Válvula borboleta acionada pneumáticaconsiste em duas partes principais: um corpo de válvula borboleta e um atuador pneumático. O corpo da válvula contém um disco montado em um eixo giratório. Quando o ar comprimido é fornecido ao atuador, ele converte a pressão do ar em movimento mecânico, girando o disco 90 graus para abrir ou fechar a válvula.
Posição aberta: O disco se alinha com a direção do fluxo, permitindo a passagem do meio com resistência mínima.
Posição fechada: O disco gira perpendicularmente ao fluxo, criando uma vedação hermética contra a sede da válvula.
Dependendo dos requisitos do sistema, o atuador pode ser configurado comodupla ação(ar para abrir e fechar) ouação simples/retorno por mola(ar para abrir, mola para fechar ou vice-versa), garantindo segurança em caso de falha no fornecimento de ar.
As válvulas manuais requerem operação humana, o que limita a velocidade, a precisão e a integração com sistemas automatizados. UMVálvula borboleta acionada pneumáticaoferece várias vantagens claras:
Tempo de resposta rápidopara controle automatizado de processos
Custos trabalhistas reduzidose erro humano
Segurança aprimorada, especialmente em ambientes perigosos ou de alta temperatura
Fácil integraçãocom PLC, DCS e sistemas de controle remoto
Para instalações que pretendem atualizar para linhas de produção automatizadas ou semiautomáticas, a atuação pneumática costuma ser a solução mais econômica.
NossoVálvula borboleta acionada pneumáticafoi projetado tendo em mente durabilidade, precisão e padrões internacionais. Cada unidade é testada para garantir um desempenho confiável sob condições operacionais exigentes.
Estrutura compacta e leve
Base de montagem ISO 5211 para fácil instalação do atuador
Baixa exigência de torque, reduzindo o tamanho do atuador e o consumo de ar
Excelente desempenho de vedação com sedes de válvula substituíveis
Adequado para meios líquidos e gasosos
Abaixo está uma tabela simplificada de parâmetros técnicos para ajudar engenheiros e compradores a compreender rapidamente os recursos do produto.
| Parâmetro | Especificação |
|---|---|
| Faixa de tamanho da válvula | DN50 – DN600 |
| Classificação de pressão | Pn10/lim16 |
| Material do corpo | Ferro Dúctil, Aço Carbono, Aço Inoxidável |
| Material do disco | Aço inoxidável, ferro dúctil (revestido) |
| Material do assento | EPDM, NBR, PTFE |
| Tipo de atuador | Ação Dupla / Ação Única (Retorno de Primavera) |
| Pressão Operacional | 0,4 – 0,7 MPa |
| Temperatura operacional | -20°C a +180°C |
| Padrão de conexão | Wafer / Lug / Flangeado |
| Modo de controle | On-Off / Modulação (com Posicionador) |
Esta configuração permite queVálvula borboleta acionada pneumáticapara se adaptar a vários ambientes industriais, mantendo um desempenho estável e repetível.
Graças à sua versatilidade,Válvulas Borboleta Acionadas Pneumáticamentesão amplamente aplicados em vários setores:
Tratamento de água e águas residuaispara isolamento e regulação de fluxo
Plantas químicas e petroquímicasmanusear meios corrosivos ou perigosos
Processamento de alimentos e bebidasonde higiene e operação rápida são necessárias
Sistemas HVACpara controle de água gelada e quente
Usinas de energiapara água de resfriamento e sistemas auxiliares
Seu design simples também as torna adequadas para tubulações de grande diâmetro, onde outros tipos de válvulas podem ser muito volumosos ou caros.
Escolhendo o corretoVálvula borboleta acionada pneumáticarequer a avaliação de vários fatores-chave:
Tipo de mídia: Água, gás, óleo ou produtos químicos corrosivos
Faixa de temperatura e pressão: Combine os materiais do assento e do corpo de acordo
Tamanho da válvula e tipo de conexão: Instalação wafer, lug ou flangeada
Requisito de controle: Controle liga-desliga ou regulação de fluxo modulante
Função à prova de falhas: Determine se o retorno por mola é necessário
Ao combinar esses parâmetros com os requisitos do seu sistema, você pode garantir confiabilidade a longo prazo e desempenho ideal.
Uma das maiores vantagens de umVálvula borboleta acionada pneumáticaé a sua baixa demanda de manutenção. A inspeção de rotina normalmente inclui:
Verificando a pressão de fornecimento de ar e a qualidade do ar
Inspecionar vedações e sedes quanto a desgaste
Verificando a resposta do atuador e a precisão do curso
Garantir que os parafusos de montagem permaneçam seguros
Com instalação adequada e verificações periódicas, a vida útil da válvula pode ser significativamente prolongada.
P: Para que é usada uma válvula borboleta com acionamento pneumático?
R: Uma válvula borboleta acionada pneumática é usada para controlar ou isolar o fluxo de líquidos e gases em tubulações industriais automatizadas, oferecendo resposta rápida e vedação confiável.
P: Qual a diferença entre uma válvula borboleta acionada pneumática e uma válvula borboleta elétrica?
R: Uma válvula borboleta acionada pneumática utiliza ar comprimido para operação, proporcionando atuação mais rápida e melhor adequação para ambientes perigosos, enquanto as válvulas elétricas dependem de motores e energia elétrica.
P: Uma válvula borboleta acionada pneumática pode lidar com meios corrosivos?
R: Sim, ao selecionar materiais apropriados de corpo, disco e sede, como aço inoxidável e PTFE, uma válvula borboleta acionada pneumática pode lidar com fluidos corrosivos com segurança.
P: Uma válvula borboleta com acionamento pneumático é adequada para regulação de fluxo?
R: Sim, quando equipada com um posicionador, uma válvula borboleta com acionamento pneumático pode realizar um controle modulante preciso, além de uma operação simples de ligar e desligar.
Fabricação Co. da válvula de Zhejiang Zhongguan, Ltd.é especializada no projeto e produção de válvulas industriais de alta qualidade, incluindoVálvula borboleta acionada pneumática. Com rigoroso controle de qualidade, processos de fabricação avançados e forte foco nas necessidades do cliente, fornecemos soluções de válvulas confiáveis para indústrias globais.
Para especificações detalhadas, soluções personalizadas ou suporte técnico, sinta-se à vontade paracontatoFabricação Co. da válvula de Zhejiang Zhongguan, Ltd.Nossa equipe experiente está pronta para ajudá-lo a selecionar a válvula certa para sua aplicação e garantir sucesso operacional a longo prazo.
