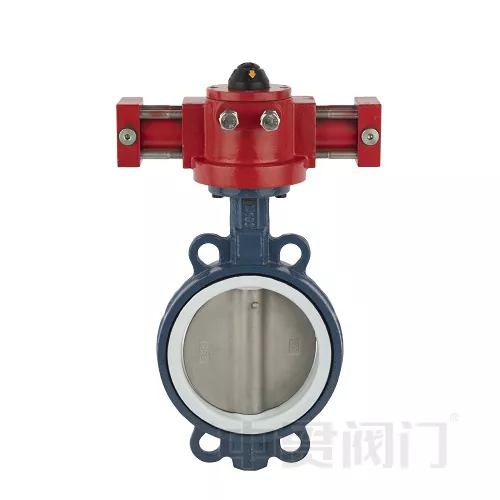

Válvula borboleta concêntrica do atuador hidráulico

As válvulas borboleta concêntricas com atuador hidráulico são caracterizadas por um disco que gira em torno de um eixo central para controlar o fluxo, enquanto os atuadores hidráulicos usam pressão de fluido para mover a válvula. Esta combinação permite um controle preciso e poderoso do fluxo de fluido em diversas aplicações, particularmente onde a automação é desejada e são necessários torques mais elevados.

I. Princípio de funcionamento

Os sistemas de controle de fluidos industriais regulam o fluxo abrindo e fechando válvulas borboleta. A válvula borboleta hidráulica utiliza um sistema de acionamento hidráulico para converter a pressão do fluido em energia mecânica, acionando o eixo da válvula para completar um movimento rotacional de 90°. Comparado aos atuadores elétricos/pneumáticos, o sistema hidráulico proporciona maior saída de torque e melhor resistência ao impacto.

II. Estrutura Central e Funções

Componentes do corpo da válvula

Disco: Abre e fecha o caminho do fluxo girando 90°.

Haste da válvula: O principal componente de transmissão que conecta o atuador ao disco.

Sistema de vedação: A sede da válvula com vedação suave em EPDM garante vazamento zero.

Método de conexão: Design flangeado/wafer (compatível com os padrões ANSI/EN).

Atuador Hidráulico

A pressão do óleo aciona um cilindro de pistão, gerando força linear → convertendo em torque rotacional.

Curso padrão de 90°, tempo de resposta ≤ 3 segundos.

Opcional de ação simples (retorno por mola) ou dupla ação (acionamento hidráulico bidirecional).

III. Vantagens Técnicas
