A importância dos desenhos de válvulas para aquisição de válvulas

1. Garanta a correspondência precisa de dimensões e interfaces (o aspecto mais crucial)

Esta é a função mais direta e importante dos desenhos. As válvulas precisam ser instaladas no sistema de tubulação e suas dimensões e interfaces devem ser totalmente compatíveis com as tubulações existentes.

Método de conexão: Os desenhos indicarão claramente se é uma conexão de flange, conexão de solda de topo, conexão roscada ou conexão de braçadeira.

Comprimento estrutural: Os desenhos indicarão com precisão a distância entre as faces finais das válvulas, garantindo que elas possam ser instaladas no espaço reservado para a tubulação.

Padrões e especificações do flange: Se for uma conexão de flange, o desenho indicará o padrão do flange (como padrão nacional GB, padrão americano ANSI, padrão alemão DIN, padrão japonês JIS), classificação de pressão (como PN16, Classe 150), tipo de superfície de vedação (como face elevada RF, face plana FF), distância central do furo do parafuso e diâmetro do furo, etc.

Dimensões da porta: Indique claramente o diâmetro nominal (DN) ou o tamanho nominal do tubo (NPS) da válvula.

Se não houver desenhos: As válvulas adquiridas podem não estar alinhadas com os flanges do tubo, os furos dos parafusos podem não corresponder ou o comprimento da válvula pode ser muito longo/curto, resultando na impossibilidade de instalação. Isto requer a recompra ou modificação do gasoduto, causando enorme desperdício de mão de obra, recursos materiais e tempo.

2. Defina claramente o nível de pressão e os requisitos de material

A válvula precisa operar com segurança sob condições específicas de pressão e meio.

Classificação de pressão: Os desenhos indicarão a pressão de projeto,pressão de trabalhoe classe de pressão correspondente (como PN40, Class300) da válvula. Isto afeta diretamente a espessura do casco, o desempenho da vedação e o fator de segurança da válvula. É extremamente perigoso comprar válvulas com classificação de baixa pressão para aplicações de alta pressão.

Material do corpo da válvula: Os desenhos especificarão o corpo da válvula, tampa da válvula, disco da válvula, haste da válvula, material de vedação, etc. (como aço carbono WCB, CF8M (aço inoxidável 316), aço duplex, liga Monel, etc.). A seleção incorreta do material pode causar danos rápidos à válvula em meios corrosivos, causando vazamentos ou acidentes.

3. Determine o tipo e modo de operação da válvula

Os desenhos definem claramente o tipo de válvula e como operá-la.

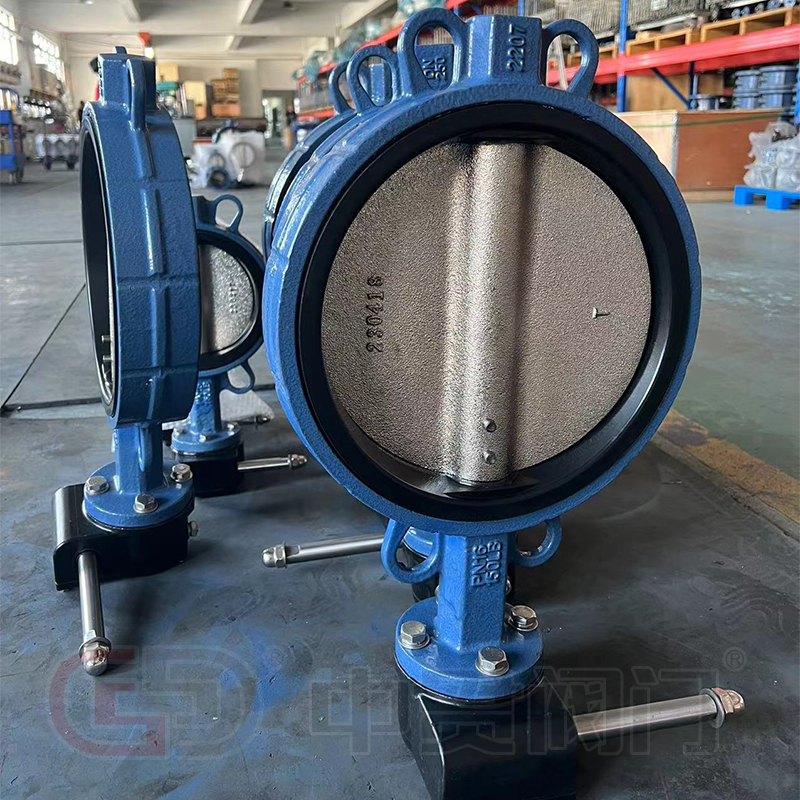

Tipo de válvula: É uma válvula gaveta, uma válvula globo, uma válvula esférica, uma válvula borboleta ou uma válvula de retenção? O desenho mostra claramente sua vista estrutural única em corte, facilitando a compreensão.

Método de operação: É operação de volante, operação de caixa de câmbio, atuador elétrico, atuador pneumático ou atuador hidráulico? O desenho indicará as dimensões da interface e os requisitos do modelo do dispositivo de acionamento (para a válvula de acionamento).

4. Confirme a estrutura e os padrões internos

Detalhes estruturais: Os desenhos (especialmente as vistas em corte) mostram a forma dos canais de fluxo, o design das sedes e vedações das válvulas, que afetam diretamente as características de fluxo (valor Cv), perda de resistência e efeito de vedação da válvula.

Padrões de Fabricação e Inspeção: Os desenhos geralmente indicam os padrões pelos quais as válvulas são projetadas, fabricadas e inspecionadas (comoAPI 600, API 6D, GB/T 12234, etc.). Estas normas são a base para garantir a qualidade e o desempenho das válvulas.

5. Como base para aceitação e resolução de disputas

Critérios de aceitação: O departamento de inspeção de qualidade do departamento de compras precisa verificar e aceitar as válvulas adquiridas com base em todos os parâmetros especificados nos desenhos, garantindo que os itens físicos sejam totalmente consistentes com os requisitos do projeto.

Tem efeito jurídico: Os desenhos fazem parte do anexo técnico do contrato. Se a mercadoria fornecida pelo fornecedor não estiver em conformidade com os desenhos, odesenhosserá a evidência mais poderosa para reivindicar indenização e resolver disputas.

Resumo e recomendações

Os desenhos das válvulas servem como “linguagem técnica” e “padrão unificado” que conecta os processos de projeto, aquisição, instalação e aceitação.

Conselhos para a equipe de compras:

É necessário solicitar os desenhos: Antes de fazer perguntas ao fornecedor e fazer um pedido, certifique-se de obter os desenhos mais recentes e claros da válvula do departamento de projeto ou do cliente (geralmente em formato PDF ou em papel).

Verificação cuidadosa: Cruze as principais informações dos desenhos (como modelo, diâmetro, classificação de pressão, material, padrão de conexão) com o pedido de compra e acordo técnico.

Repassar aos fornecedores: Fornecer os desenhos completos aos potenciais fornecedores e exigir que eles forneçam uma confirmação por escrito de que entendem perfeitamente e podem produzir de acordo com os desenhos.

Realizar inspeção de aceitação de acordo com os desenhos: Após a chegada da mercadoria, é necessário cooperar conjuntamente com o departamento de inspeção de qualidade e realizar uma inspeção de aceitação rigorosa com base nos desenhos.

Ignorar a importância dos desenhos das válvulas e fazer compras com base apenas numa descrição verbal ou num modelo simples pode facilmente levar a consequências desastrosas. O custo final é muito superior ao investimento feito na verificação cuidadosa dos desenhos antes da compra.
