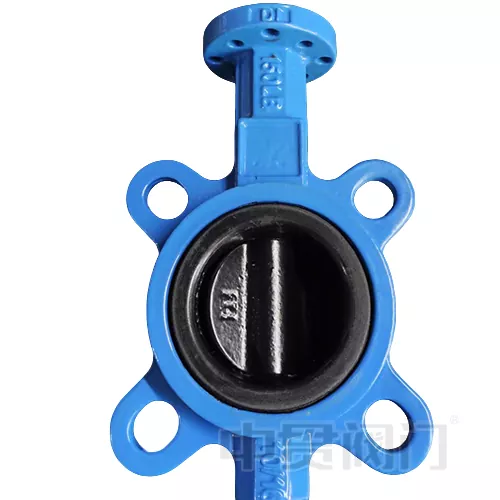

Válvula de borboleta de disco revestida com halar

A válvula de borboleta com disco com revestimento halar é projetado para ambientes químicos extremos, utilizando o revestimento de halar (ECTFE) na superfície do disco para obter resistência superior à corrosão. Com uma faixa de temperatura de serviço de -40 ℃ a 150 ℃ (a temperatura específica. A aplicação também precisa considerar os materiais do assento) e espessura de 0,5-1,2 mm.

A função central do revestimento halar

O halar (copolímero de etileno-clorotrifluoroetileno, ECTFE) é um fluoropolímero de alto desempenho que cobre uniformemente a superfície da placa de borboleta através de um processo de pulverização eletrostática para formar uma densa camada protetora com uma espessura de 0,5 ~ 1,2 mm. Na válvula de borboleta de disco revestida com o Halar, as funções principais deste revestimento incluem:

1. Resistência à corrosão química: pode suportar ácido 98% sulfúrico, 37% de ácido clorídrico, álcalis fortes (como 50% de NaOH) e solventes orgânicos (como acetona, xileno) e a taxa de corrosão é inferior a 0,01 mm/ano;

2. Resistência à temperatura: faixa de temperatura de uso a longo prazo -40 ℃ ~ 150 ℃, resistência a curto prazo a 180 ℃ CHOQUE TERMAL;

3. Baixa permeabilidade: A estrutura molecular é densa, impedindo que o substrato metálico da placa borboleta corroa devido à penetração média;

4. Resistência ao desgaste e anti-bico: o coeficiente de atrito da superfície é tão baixo quanto 0,3, o que reduz a adesão dos meios granulares e estende o ciclo de manutenção.

5. Comparado aos revestimentos PTFE ou PP, a resistência mecânica do halar é aumentada em mais de 50%, especialmente sob condições frequentes de abertura e fechamento, o que pode impedir que o revestimento rache e caia.

Otimização estrutural:

Para se adaptar às propriedades físicas do revestimento halar, a válvula de borboleta com disco com revestimento de Ourhalar adota o design direcionado:

1. A usinagem de precisão da placa da borboleta: o material base é feito de aço inoxidável 316L ou aço duplex, e a rugosidade da superfície é ≤R3.2μm por giro CNC, fornecendo uma base de adesão uniforme para o revestimento. A borda da placa borboleta é arredondada para evitar a concentração de estresse do revestimento.

2. Sistema de vedação bidirecional: com o assento da válvula de vedação suave de EPDM ou FKM, forma uma interface de vedação "composta rígida e flexível" com o revestimento halar, alcançando vazamento zero bidirecional a uma pressão de ≤pn16 (de acordo com o padrão ISO 5208).

3. Adaptação da unidade ISO5211: A parte superior da haste da válvula está equipada com uma interface do eixo quadrado (de acordo com o padrão ISO5211 F05-F10), que pode ser instalado diretamente com atuadores pneumáticos/elétricos, e o erro de saída de torque é ≤5%.

Mídia aplicável e cenários típicos

A válvula de borboleta com disco com revestimento halar foi projetado para a seguinte mídia:

1. Ácido forte/alcalino: como solução de eletroplatação (contendo ácido crômico), gás de cloro úmido no processo de clor-alcalino, concentrado de ácido fosfórico;

2. Solventes orgânicos: intermediários petroquímicos, como benzeno, ésteres, cetonas, etc.;

3. Mídia oxidante: peróxido de hidrogênio (concentração ≤50%), solução de hipoclorito de sódio;

4. Fluido de alta pureza: agente de limpeza CIP/SIP na indústria farmacêutica, entrega de água ultrapura.
