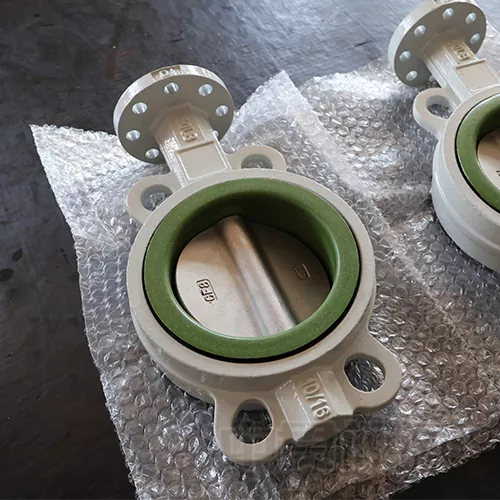

A válvula de borboleta concêntrica é um tipo deválvula de borboletacom estrutura de design simétrica e baixo custo. O eixo da haste da válvula da válvula de borboleta concêntrica coincide com a linha central do corpo da válvula e a placa da válvula é em forma de disco e instalada perpendicular ao eixo da tubulação. O EPDM, FKM, PTFE, NBR são comumente usados na válvula de borboleta.
Princípio de trabalho
O princípio operacional da válvula de borboleta concêntrica é baseada em rotação de 90 °. Quando a placa da válvula gira em torno do eixo central para ser paralelo à tubulação, a válvula está no estado aberto; Quando gira para uma posição vertical, a válvula é fechada. A vedação depende da deformação elástica do material da assento da válvula e se encaixa firmemente com a placa da válvula.
Foi apresentado em:
1.Cost-Equetivo: Estrutura simples, baixo custo de fabricação e uma solução de controle de fluidos econômica.
2. Luz e flexível: o peso do mesmo calibre geralmente é apenas um terço do de uma válvula de porta, tornando a instalação e a manutenção mais convenientes.
3. Perfeição de baixa pressão de baixa pressão: especialmente adequado para água ou meios de ar no PN16 e abaixo dos níveis de pressão e condições normais de temperatura.
Mas tem limitação própria:
1. Desgaste de Large: Como a placa da válvula e o assento da válvula estão sempre em contato durante o processo de abertura e fechamento, o uso a longo prazo pode causar facilmente desgaste na superfície de vedação.
2. Resistência à temperatura e pressão limitada: os materiais de vedação suave (como borracha) não são adequados para condições de alta temperatura (> 150 ℃) ou alta pressão e são propensas ao envelhecimento e deformação.
3. Não é adequado para meios que contêm partículas: partículas sólidas podem arranhar a sede da válvula e afetar o efeito de vedação.
Assim, concêntricoválvulas de borboletasão comumente usados em meio de água ou um pouco de ácido e álcalis, a pressão dentro da PN 16. Se você hesitar em seleção de assentos, poderá entrar em contato conosco com médio e temperatura. Nossa equipe de tecnologia selecionará um material adequado para o seu projeto.
