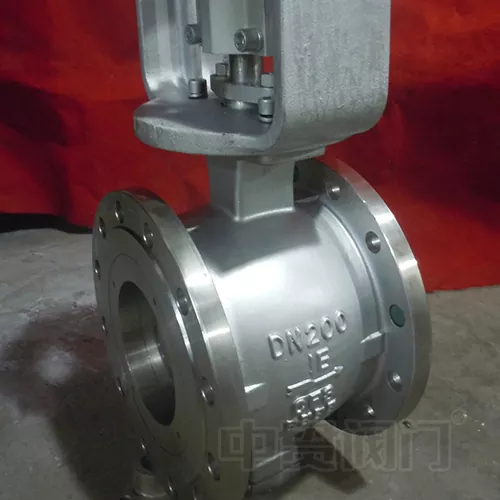

Válvula de esfera com porta em V de aço inoxidável

A válvula esférica com porta em V de aço inoxidável Zhongguan é uma válvula industrial de alto desempenho desenvolvida especificamente para modulação de fluxo de precisão e condições de serviço severas. Construído em aço inoxidável premium e incorporando uma geometria avançada de esfera em V, ele se destaca no manuseio de fluidos corrosivos, sistemas de alta temperatura e alta pressão e meios complexos contendo partículas suspensas ou materiais fibrosos.

Esta válvula é amplamente implantada nos setores de refino petroquímico, geração de energia, processamento metalúrgico, produção de alimentos e bebidas, fabricação farmacêutica, papel e celulose e proteção ambiental. É amplamente reconhecido por sua integridade de vedação superior, excepcional resistência ao desgaste e vida útil operacional estendida, tornando-o um componente indispensável em sistemas modernos de controle de processos.

Principais recursos de design e vantagens técnicas

1. Geometria de esfera V-Port de precisão para controle preciso

O contorno em forma de V usinado na superfície da esfera permite características de fluxo altamente precisas, oferecendo curvas de controle lineares e de porcentagem igual. Com uma taxa de abertura superior a 100:1, esta válvula é ideal para aplicações que exigem regulação de processo rigorosa, como controle de alimentação de reator e balanceamento de taxa de fluxo.

2. A ação de cisalhamento autolimpante evita entupimentos

À medida que a esfera da porta em V gira, a borda afiada do entalhe em V gera um poderoso efeito de cisalhamento que corta efetivamente fibras, fibras de polpa, pastas e partículas sólidas arrastadas no fluxo de fluido. Essa ação exclusiva de autolimpeza evita o acúmulo de mídia e o travamento da válvula, proporcionando uma vantagem distinta em aplicações desafiadoras que envolvem estoque de papel, lodo, águas residuais e outros fluidos carregados de sólidos.

3. Metalurgia Premium e Endurecimento de Superfície Avançado

• Materiais de base: Os corpos e as esferas das válvulas estão disponíveis em opções de aço inoxidável de alta qualidade, incluindo 304, 316 e CF8M (CF3M), oferecendo excelente resistência a uma ampla variedade de meios corrosivos.

• Aprimoramento de superfície: Para condições ultraexigentes, as superfícies de vedação podem ser reforçadas com carboneto de tungstênio ou revestimentos cerâmicos aplicados por meio da tecnologia de pulverização térmica de combustível de oxigênio de alta velocidade (HVOF). Este tratamento atinge uma dureza superficial de até HRC 65 ou superior, melhorando drasticamente a resistência à erosão, abrasão e escoriações, e prolongando a vida útil em vários múltiplos em comparação com alternativas sem revestimento.

4. Múltiplas soluções de vedação para temperaturas e pressões extremas

Dependendo dos seus requisitos específicos de serviço, oferecemos uma variedade de configurações de vedação:

• Vedação suave (PTFE/PPL): Ideal para aplicações em temperatura ambiente, baixa pressão e meios limpos, alcançando taxas de vazamento tão baixas quanto Classe VI (zero vazamento visível) .

• Vedação rígida metálica (metal com metal): Projetada para serviços de alta temperatura de até 450°C (842°F) , sistemas de alta pressão e meios abrasivos, mantendo desempenho de vazamento estável em níveis de Classe IV a VI.

• Vedação composta de grafite flexível: Combina excelente resistência a altas temperaturas com elasticidade favorável, tornando-a particularmente adequada para sistemas de vapor e óleo térmico.

5. Atuação padronizada e integração de controle inteligente

• Flange de montagem compatível com ISO 5211: permite a instalação direta e sem ferramentas de atuadores elétricos, pneumáticos ou de engrenagem helicoidal, suportando sinais analógicos de 4-20 mA e protocolos de comunicação de barramento digital (como Profibus, Modbus e Foundation Fieldbus) para integração perfeita em sistemas automatizados de controle DCS e PLC.

• Haste projetada para segurança: apresenta um design de haste à prova de explosão combinado com um mecanismo de travamento limitador integrado, garantindo uma operação segura e confiável mesmo sob condições de pico de alta pressão.

6. Métodos de conexão versáteis e configurações estruturais

• Tipos de conexão: Disponível em extremidades flangeadas (RF, FF), tipo wafer/lug, roscadas (NPT, BSP), solda de soquete e solda de topo, compatíveis com os principais padrões internacionais de tubulação, incluindo ANSI, DIN, JIS e GB.

• Opções estruturais: Oferecidas em configuração de controle de porta V padrão, bem como projetos de vedação de sede dupla para fechamento bidirecional ou aplicações de ciclo liga-desliga de alta frequência.

Indústrias e cenários de aplicação típicos

Guia de seleção rápida – Ajudando você a escolher a válvula certa

Para facilitar a seleção precisa da válvula, recomendamos fornecer os seguintes parâmetros operacionais à nossa equipe técnica:

• Características do meio: Nome, corrosividade, conteúdo de sólidos (tipo e concentração), viscosidade

• Condições operacionais: faixa de pressão de trabalho, faixa de temperatura, coeficiente de fluxo necessário (Cv/Kv)

• Requisitos de controle: característica de fluxo desejada (linear/porcentagem igual), tipo de atuador (manual/elétrico/pneumático), preferência de sinal de controle

• Especificações de conexão: classificação do flange, programação do tubo, tipo de conexão final

Nossa experiente equipe de engenharia oferece cálculos de dimensionamento gratuitos e serviços de design de soluções personalizadas para garantir o desempenho ideal da válvula para sua aplicação específica.

Garantia de qualidade e padrões de fabricação

• Conformidade: Fabricado de acordo com padrões reconhecidos internacionalmente, incluindo ISO 9001, API 6D, API 607 ​​(à prova de fogo) e GB/T 12237.

• Testes rigorosos: Cada válvula passa por 100% de testes de pressão hidrostática, inspeção de vazamento na sede e análise espectral de material para garantir uma entrega sem defeitos.

• Rastreabilidade: A rastreabilidade total do material e a documentação de inspeção abrangente são mantidas para registros de qualidade.

Serviço pós-venda e compromisso de garantia

1. Período de garantia: 12 meses a partir da data de comissionamento, cobrindo defeitos de fabricação.

2. Suporte técnico vitalício: acesso gratuito à nossa equipe de engenharia para solução de problemas, orientação de manutenção e recomendações de peças sobressalentes durante toda a vida útil da válvula.

3. Resposta a emergências: suporte prioritário no local ou remoto 48 horas por dia para falhas críticas do sistema.

Por que escolher Zhongguan?

• Mais de 18 anos de experiência especializada na fabricação de válvulas

• Exportado para mais de 30 países nos cinco continentes

• Capacidade total de personalização – tamanhos fora do padrão, ligas especiais e revestimentos personalizados disponíveis mediante solicitação

• Controle rigoroso do processo com rastreabilidade de qualidade totalmente documentada

• Preços competitivos com fornecimento direto da fábrica - sem margens de lucro intermediárias

Válvula Zhongguan – Engenharia de Precisão para Todos os Desafios de Fluxo.

Para fichas técnicas detalhadas, desenhos CAD ou assistência de seleção personalizada, não hesite em entrar em contato com nossa equipe de vendas. Estamos ansiosos para construir uma parceria de longo prazo com você.
