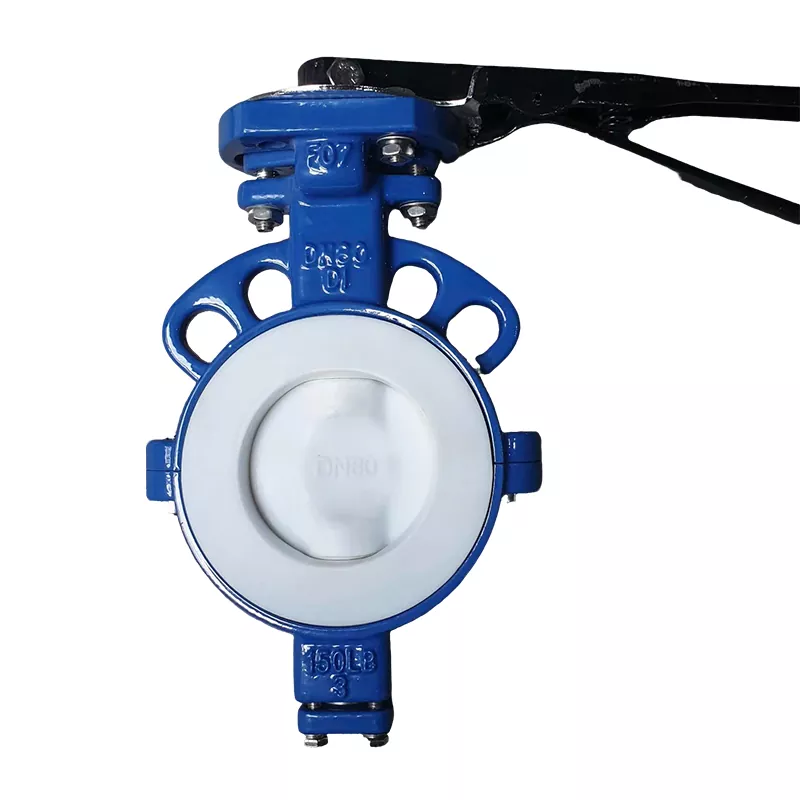

Válvula borboleta totalmente revestida com PTFE de corpo dividido

A válvula borboleta de corpo dividido totalmente revestida com PTFE da Zhongguan Valve é uma solução de controle de fluidos de alto desempenho e de primeira linha, projetada especificamente para os ambientes industriais mais desafiadores do mundo. Combinando inovação estrutural avançada com ciência de materiais de elite, esta válvula principal apresenta um revestimento de politetrafluoroetileno (PTFE) de alta densidade e qualidade premium que fornece uma proteção impenetrável contra corrosão química extrema, desgaste abrasivo e instabilidade térmica.

Proteção total contra corrosão intransigente

O corpo da válvula interna e externamente, juntamente com o núcleo do disco, é completamente encapsulado com politetrafluoroetileno (PTFE) de alta resistência. Isto cria uma barreira impenetrável e não reativa contra ácidos fortes, álcalis concentrados, cloro e solventes orgânicos altamente reativos. O coeficiente de atrito ultrabaixo do PTFE minimiza os requisitos de torque operacional, evita o acúmulo de meios e reduz a erosão abrasiva de partículas suspensas.

A vantagem de engenharia do design de corpo dividido

A válvula apresenta um corpo de válvula dividido superior/inferior ou esquerdo/direito destacável exclusivo, fixado com segurança por parafusos de flange de alta resistência.

• Manutenção em linha sem desmontagem: Esta estrutura tipo divisão permite que as equipes de manutenção inspecionem, façam manutenção ou substituam componentes internos de desgaste (como a sede da válvula de PTFE e o disco encapsulado) sem desmontar completamente o sistema de tubulação estrutural. Simplesmente afrouxe os parafusos de conexão do corpo para separar o corpo da válvula.

• Tempo de inatividade e custos de mão de obra minimizados: simplifica a manutenção em espaços apertados, reduz os custos de mão de obra e melhora significativamente a eficiência operacional do sistema.

• Modernização contínua de tubulações: A configuração dividida simplifica a adição ou troca de válvulas na infraestrutura de tubulações existente durante reformas de engenharia técnica.




Especificações Técnicas e Normas de Materiais

Parâmetro	Detalhes da especificação
Marca / Fabricante	Fabricação Co. da válvula de Zhejiang Zhongguan, Ltd.
Faixa de diâmetro nominal	DN40 a DN1600 (modelos personalizados superdimensionados até DN2400 disponíveis mediante solicitação)
Classificação de pressão	PN6 / PN10 / PN16 / Classe 150
Design Corporal	Corpo dividido em duas peças (alinhamento dividido superior/inferior ou esquerdo/direito)
Forro e material do assento	PTFE virgem premium / PFA / FEP de alta temperatura
Material base do corpo	Ferro Dúctil (GGG40/50), Aço Carbono (WCB), Aço Inoxidável (CF8, CF8M)
Configuração do disco	Disco totalmente encapsulado PTFE/PFA, SS316, Hastelloy, núcleo de aço duplex
Padrão de conexão	Wafer, Lug, seção em U, extremidades flangeadas (totalmente compatível com ASME, DIN, JIS, BS)
Compatibilidade do Atuador	Alavanca anglo manual, caixa de engrenagens sem-fim, atuador pneumático, atuador elétrico

Campos de aplicação de destino

Nossas válvulas borboleta de corpo dividido totalmente revestidas com PTFE servem como componentes críticos de segurança para estrangulamento preciso e isolamento absoluto em diversas linhas de processamento perigosas e de alta pureza:

• Processamento Químico e Petroquímico: Gerenciamento confiável de ácido sulfúrico concentrado, ácido clorídrico, soda cáustica e reagentes químicos altamente voláteis, garantindo segurança absoluta do processo.

• Fabricação farmacêutica e biotecnológica: designs de superfície compatíveis, inertes e não contaminantes que mantêm condições estéreis e resistem com segurança a tratamentos químicos agressivos de limpeza no local (CIP) e esterilização no local (SIP).

• Produção de alimentos e bebidas: Componentes de revestimento de PTFE não tóxicos e com sabor neutro que evitam a contaminação do lote e atendem a padrões sanitários rígidos.

• Tratamento e Dessalinização de Água Industrial: Controle altamente estável sobre fluxos de água ácida ou alcalina, linhas de dosagem de produtos químicos e redes de recuperação de água salobra de alta salinidade.




Serviços OEM/ODM personalizados e conformidade de qualidade

Na Zhongguan Valve, entendemos que condições de trabalho únicas exigem soluções personalizadas. Fornecemos serviços abrangentes e profissionais de personalização de OEM e ODM para atender às especificações de engenharia específicas:

• Configuração do material: Opções personalizadas para núcleos de disco de liga especial (como Hastelloy ou Monel para processamento químico de elite) ou revestimentos personalizados de PFA ultrapuro para fluidos de grau semicondutor.

• Correspondência de dimensão e atuação: Configurações personalizadas de flange superior de acordo com a ISO 5211 para integração direta e perfeita com seus atuadores pneumáticos ou elétricos automatizados existentes.

• Marcas e rótulos privados: placas de identificação gravadas a laser, revestimentos de cores personalizadas e marcas de fundição exclusivas feitas sob medida para distribuidores internacionais de válvulas.

Rigorosa garantia de qualidade

Cada válvula totalmente revestida passa por rigorosa inspeção de fabricação antes de sair do chão de fábrica. Isso inclui um teste de faísca de alta tensão para garantir zero microporosidade ou furos na camada de revestimento de PTFE, seguido por testes hidrostáticos padrão do casco e da pressão da sede. Nossos processos de produção são totalmente certificados pela ISO 9001, diretiva CE e padrões API, proporcionando aos gerentes de compras internacionais total confiabilidade em campo.

Embalagem de exportação, remessa e logística pós-venda

Embalagem protetora padrão de exportação

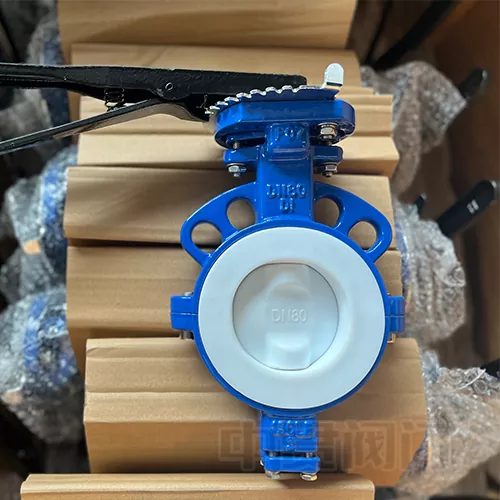

Para evitar qualquer dano de transporte, arranhões por fricção ou contaminação do revestimento interno de PTFE, todas as válvulas são equipadas com tampas protetoras de plástico, embaladas a vácuo e ancoradas com segurança em caixas de madeira resistentes e livres de fumigação com certificação IPPC. A proximidade dos principais portos marítimos (Ningbo e Xangai) garante um trânsito marítimo rápido e previsível em todos os canais de frete marítimo, aéreo e ferroviário.

Suporte pós-venda abrangente

• Garantia de 18 meses: Suporte de qualidade total cobrindo todos os componentes mecânicos e de vedação em condições normais de operação a partir da data de envio.

• Resposta técnica 24 horas por dia, 7 dias por semana: Nossa equipe de aplicações profissionais responde dentro de 24 horas para ajudar clientes internacionais com diretrizes de instalação, cálculos de torque e calibração automatizada de atuadores.

• Disponibilidade de peças sobressalentes para o ciclo de vida: vedações de reposição originais, sedes de PTFE e hastes são mantidas permanentemente em estoque para garantir o rápido envio global e minimizar as interrupções operacionais do cliente.
