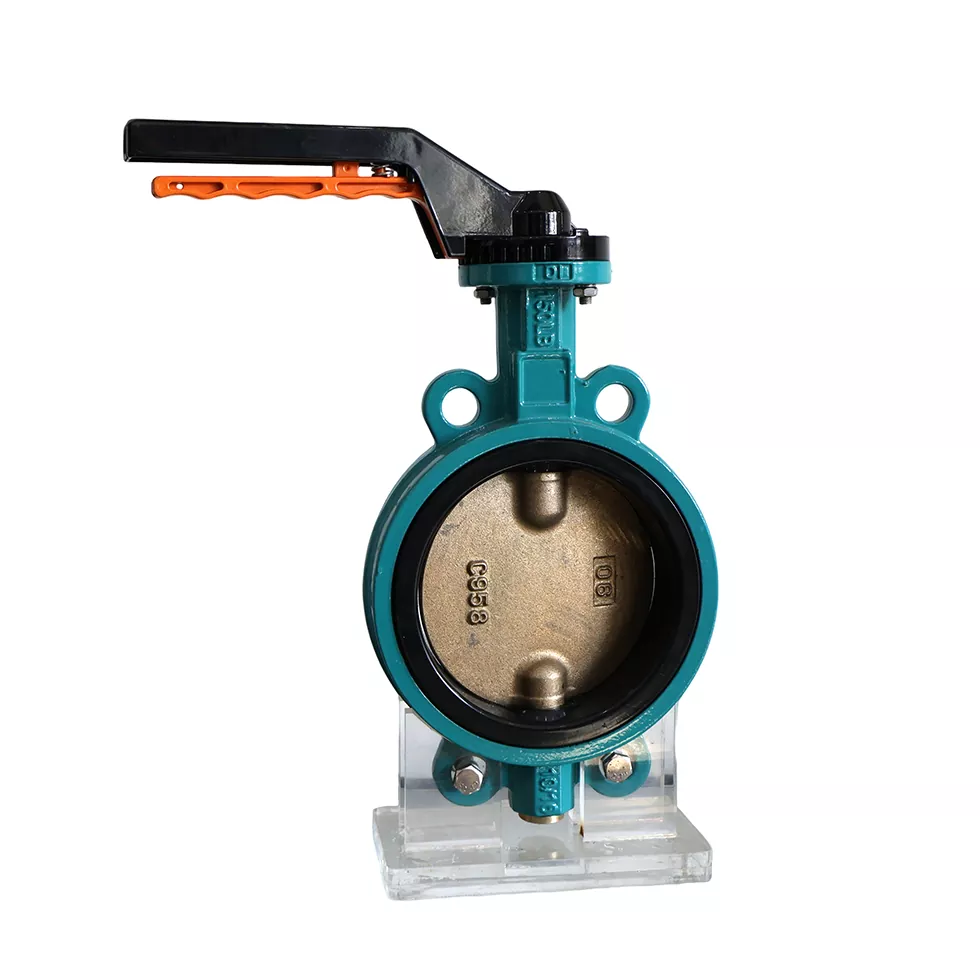

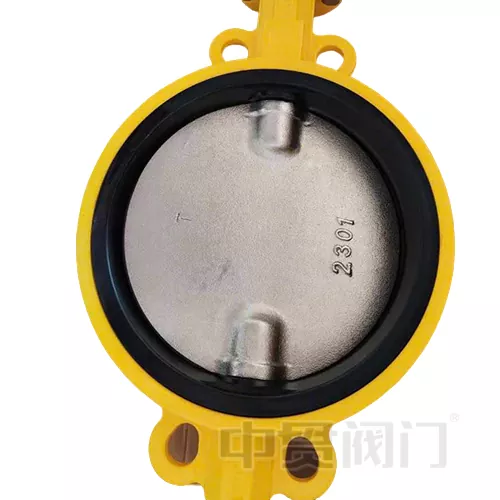

Válvula de borboleta de design meio tronco

A válvula de borboleta de design de meios-haste só tem uma diferença com a outra válvula de borboleta comum, ela tem dois estágios, também pode chamar como eixo de válvula dividida, significa redução da seção transversal e colocar mais importância no valor de KV. Se você estiver procurando por esses tipos de válvula para sua indústria ou projetos, a válvula de borboleta semi -tronco é uma boa opção, cada material de peça e flange ou forma superior do caule, tudo pode ser personalizado.

Benefícios de desempenho e limites aplicáveis

1. Econômico e fácil de manter:

O custo de fabricação da válvula de borboleta de meia haste é de apenas 70% do de uma válvula de borboleta de haste completa e não há necessidade de manter a caixa de recheio inferior;

2. Otimização para cenários de baixa tensão:

Pressão de trabalho ≤ PN16, temperatura aplicável -10 ° C ~ 120 ° C (vedação EPDM) / -20 ° C ~ 80 ° C (vedação NBR);

O valor CV do coeficiente de fluxo é 40% maior que o da válvula da porta do mesmo diâmetro e a perda de pressão é ≤ 0,2 bar (a uma taxa de fluxo de 2 m/s).

3. Flexibilidade de instalação:

A válvula borboleta de metade do tronco pode ser instalada horizontalmente ou verticalmente, e o corpo da válvula pode ser selecionado em ferro fundido (GGG50) ou em aço inoxidável (CF8M);

Adaptação do design do clipe a projetos de renovação de pipeline com espaço limitado (por exemplo, expansão do oleoduto da sala de equipamentos).

4. Compatibilidade típica de mídia:

um. Água limpa, água de resfriamento circulante, vapor de baixa pressão (≤1,6mpa);

b. B. Óleos neutros (viscosidade ≤220CST), ar e outros gases não corrosivos;

c. C. Concentração de Low de líquidos ácidos e alcalinos (pH 5 ~ 9)
