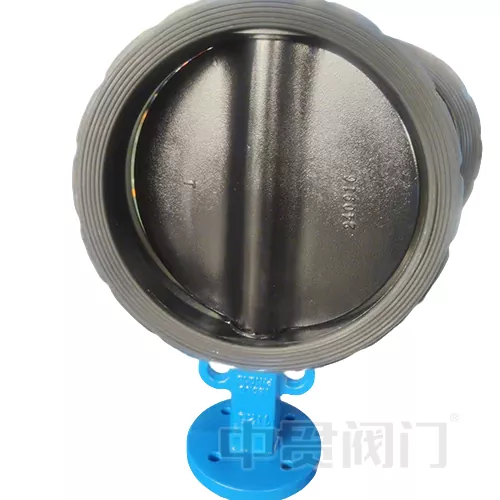

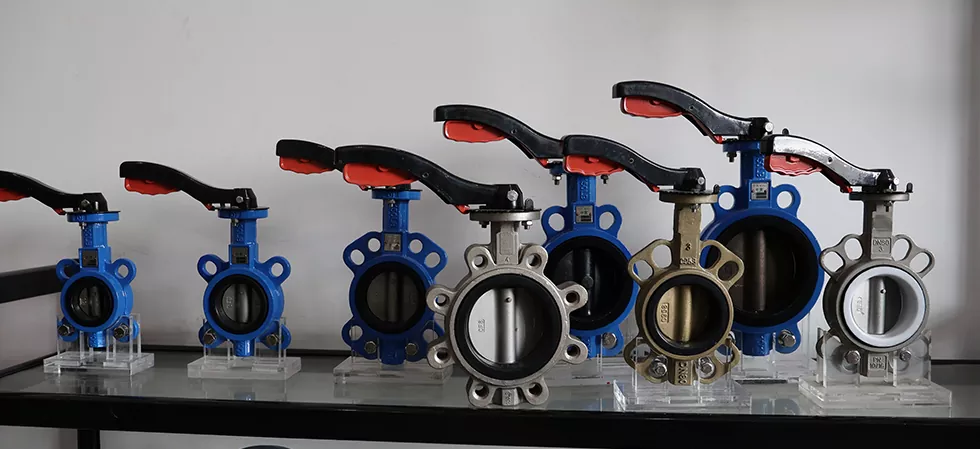

EN593 Projeto Válvula de borboleta padrão

Como uma especificação importante no campo das válvulas industriais na Europa, o padrão de design EN593 fornece uma estrutura sistemática para o design, fabricação e teste de válvulas de borboleta de metal. Este artigo analisará profundamente os principais requisitos do padrão e explorará as vantagens técnicas das válvulas de borboleta que atendem a esse padrão (válvula padrão de borboleta padrão do design EN 593) em cenários industriais.

Especificações principais do padrão EN593

O EN593 foi desenvolvido pelo Comitê Europeu de Padronização (CEN) e é aplicável ao design de válvulas de borboleta de metal em sistemas de pipeline flangeados ou soldados, cobrindo funções de isolamento, regulação e controle. Seus destaques técnicos incluem:

Faixa de pressão e tamanho:

1. Pressão nominal (PN): 2,5 a 40 bar; American Standard Grade (classe): 150 a 300;

2. Diâmetro nominal (DN): DN20 a DN2400, com suporte máximo de projeto de diâmetro de 2,4 metros (DN2400);

3. Aplicações especiais (como controle de processo) requerem referência aos padrões suplementares EN1349 e EN60534-2-1.

Requisitos materiais e estruturais:

1. O corpo da válvula deve ser feito de metal resistente à corrosão (como aço carbono, aço inoxidável ou aço duplex) e a certificação de material EN 10204;

2. A haste da válvula e a placa da borboleta devem ter resistência torcional e a vedação do assento da válvula deve ser adaptada às vedações macias (EPDM/FKM) ou vedações duras de metal a metal;

3. As dimensões da conexão do flange seguem estritamente o padrão EN 558 para garantir a intercambiabilidade global.

Especificações do teste de desempenho:

1. Teste de vedação: De acordo com o padrão ISO 5208, o vazamento zero é alcançado em 1,1 vezes a pressão nominal;

2. Verificação de torque de operação: Depois que o atuador estiver instalado, ele deve passar nos testes de ciclo de abertura e fechamento de 1000 e a flutuação do torque é ≤5%;

3. Teste de força de pressão: o corpo da válvula deve suportar um teste de pressão hidrostática de 1,5 vezes a pressão de PN por 3 minutos sem deformação

O OUSEN593 Projeto Padrão Válvula Butterfly Siga estritamente estes padrão, se você precisar confirmar outro padrão, entre em contato conosco.

Vantagens técnicas

Vantagens técnicas:

A válvula borboleta que está em conformidade com o padrão EN593 (válvula de borboleta padrão do design EN593) tem um bom desempenho nos seguintes cenários:

Adaptabilidade à mídia severa:

1. Ao otimizar a superfície da placa borboleta com halar, PTFE ou revestimento de metal, ele pode suportar ácido forte, vapor de alta temperatura e mídia granular abrasiva13;

2. Por exemplo, a válvula DN1600 pode suportar a corrosão H2S nas condições de 150 ℃ e PN16 por um longo tempo no sistema de recuperação de enxofre de uma planta petroquímica.

Design de vedação de alta eficiência:

1. A estrutura de vedação bidirecional (dupla excêntrica ou excêntrica tripla) reduz o atrito de abrir e fechar e prolonga a vida útil do assento da válvula;

2. O nível de vazamento da sede da válvula de vedação macia atinge a classe VI (vedação no nível da bolha) e o selo duro atende ao padrão de segurança contra incêndio (API 607).

Potencial inteligente de atualização

1. A interface do eixo quadrada ISO5211 padronizada (F05-F25) suporta a rápida integração de atuadores elétricos/pneumáticos;

2. Combinado com a Internet Industrial das Coisas (IIOT), o torque da válvula, a temperatura e os dados de aviso de vazamento podem ser monitorados em tempo real.
